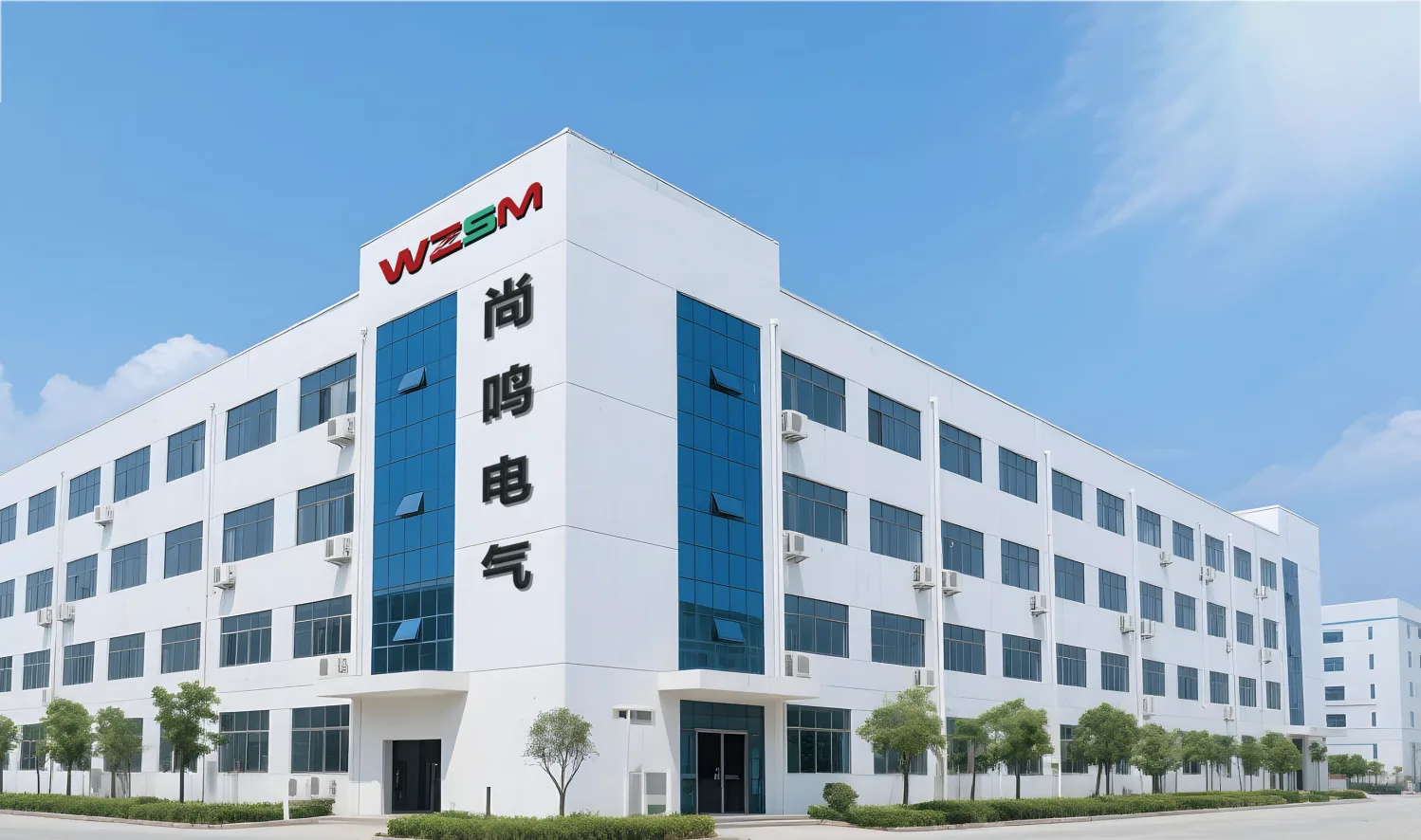

Η Wenzhou Shangming Electric Co., Ltd. είναι κορυφαίος κατασκευαστής και προμηθευτής ηλεκτρικού εξοπλισμού υψηλής ποιότητας.

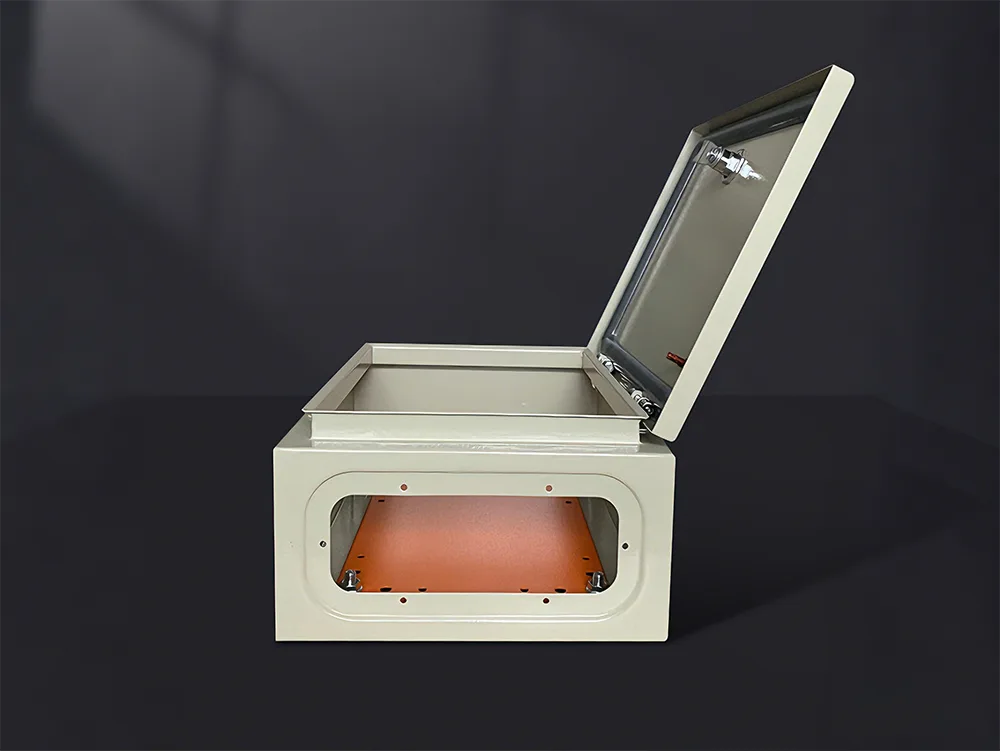

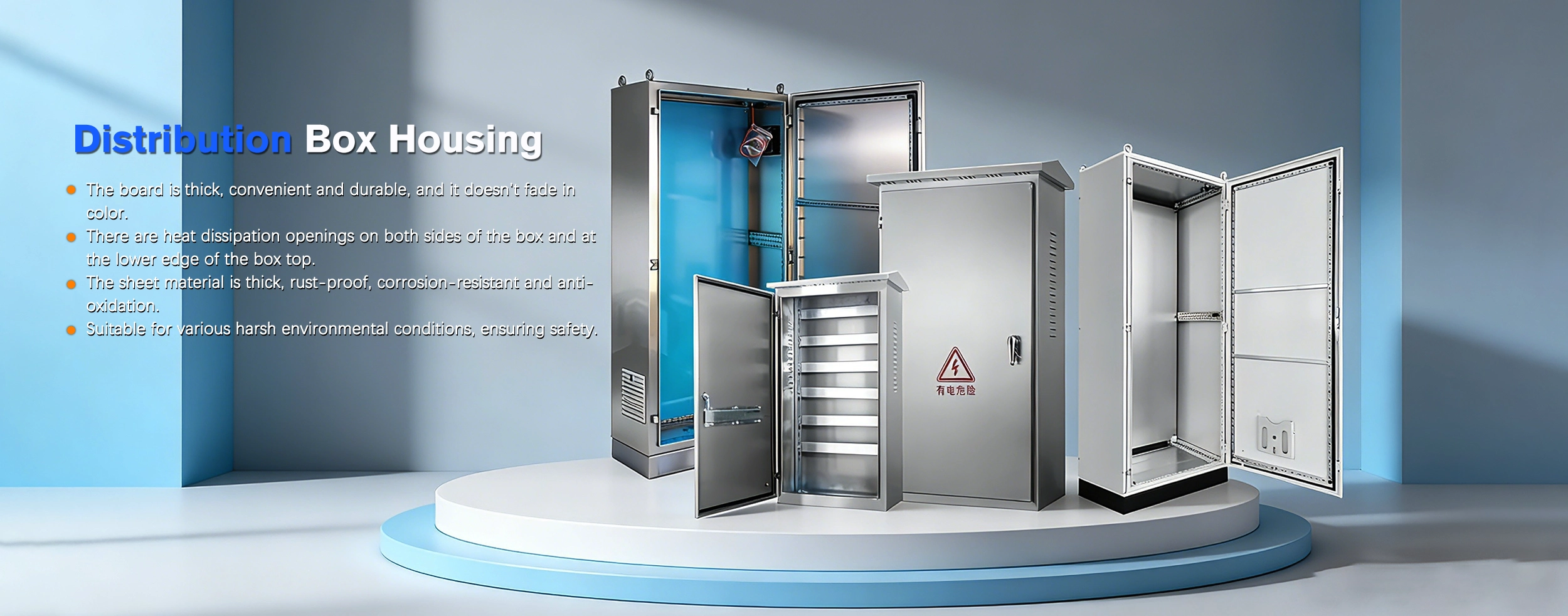

Shangmingείναι ένας αξιόπιστος κατασκευαστής και προμηθευτής περιβλημάτων κουτιών διανομής. Με την εκτεταμένη εμπειρία μας, προσφέρουμε προϊόντα σε ποικιλία υλικών και προδιαγραφών, ενώ μπορούμε επίσης να παρέχουμε εξατομικευμένες λύσεις προσαρμοσμένες στις συγκεκριμένες ανάγκες σας.

Βασικά Χαρακτηριστικά

1. Φυσική Προστασία: Παρέχει προστασία από τη σκόνη, το νερό και την είσοδο ξένων αντικειμένων, ενώ αποτρέπει την τυχαία επαφή μεταξύ προσωπικού και ηλεκτροφόρων εξαρτημάτων.

2. Απομόνωση ασφαλείας: Απομονώνει τον εξοπλισμό υψηλής τάσης και υψηλού ρεύματος από το περιβάλλον λειτουργίας, μειώνοντας έτσι τους κινδύνους ηλεκτροπληξίας και πυρκαγιάς.

3. Πλατφόρμα τοποθέτησης εξαρτημάτων: Το περίβλημα του κιβωτίου διανομής διαθέτει ράγες DIN, βραχίονες στερέωσης και προ-διάτρητες οπές για τη διευκόλυνση της τυποποιημένης εγκατάστασης εξαρτημάτων όπως διακόπτες κυκλώματος και μετρητές ηλεκτρικής ενέργειας.

4. Ηλεκτρομαγνητική Θωράκιση: Ελαχιστοποιεί την επίδραση των εξωτερικών ηλεκτρομαγνητικών παρεμβολών στα κυκλώματα εσωτερικού ελέγχου.

5. Περιβαλλοντική προσαρμοστικότητα: Μέσω της χρήσης διαφόρων υλικών και χαρακτηριστικών προστασίας, το περίβλημα είναι κατάλληλο για ένα ευρύ φάσμα περιβαλλόντων, συμπεριλαμβανομένων εσωτερικών, εξωτερικών και βιομηχανικών ρυθμίσεων.

Δομικά Στοιχεία

Πόρτα ντουλαπιού: Διατίθεται σε διαφανείς και συμπαγείς επιλογές πόρτας. Οι προσαρμοσμένες διαμορφώσεις είναι διαθέσιμες από το Shangming.

Πλάκα στήριξης: Μεταλλική πλάκα που χρησιμοποιείται για την εσωτερική στερέωση εξαρτημάτων. είναι αφαιρούμενο για να διευκολύνει τη συναρμολόγηση έξω από το ντουλάπι.

Νοκ άουτ: Προ-τρυπημένες θύρες εισόδου καλωδίων σχεδιασμένες για να χωρούν καλώδια διαφόρων διαμέτρων.

Φλάντζα στεγανοποίησης: Μια εξαιρετικά ελαστική φλάντζα που επενδύει την περίμετρο του πάνελ της πόρτας, που χρησιμεύει ως το κρίσιμο στοιχείο για τη διασφάλιση του καθορισμένου βαθμού προστασίας IP.

Μπουλόνι γείωσης: Απαραίτητο για τη διασφάλιση της αξιόπιστης γείωσης του μεταλλικού περιβλήματος, αποτρέποντας έτσι την ηλεκτρική ενέργεια του περιβλήματος.

Σενάρια εφαρμογής

Ι. Κατασκευή Συστημάτων Διανομής Ισχύος Χαμηλής Τάσης

Τα κουτιά διανομής μας χρησιμεύουν ως κουτιά διανομής για εμπορικά κτίρια, δάπεδα κατοικιών και διανομή ρεύματος σε κοινόχρηστους χώρους.

Λειτουργούν ως πλατφόρμες στερέωσης για εξαρτήματα όπως διακόπτες κυκλώματος και συσκευές υπολειπόμενου ρεύματος, διευκολύνοντας την τυποποιημένη καλωδίωση και προστασία ασφάλειας ενώ ενισχύουν τη συνολική καθαρότητα και ασφάλεια του συστήματος διανομής ισχύος.

II. Έλεγχος Βιομηχανικού Εξοπλισμού & Αυτοματισμού

Λειτουργούν ως κιβώτια ελέγχου για μηχανήματα, ερμάρια ελέγχου για αυτοματοποιημένες γραμμές παραγωγής και περιβλήματα για συστήματα ελέγχου PLC.

Εσωτερικά, φιλοξενούν εξαρτήματα όπως επαφές, ρελέ και μονάδες ελέγχου, προστατεύοντας αυτόν τον ηλεκτρικό εξοπλισμό από μόλυνση σκόνης και λαδιού ενώ διευκολύνουν την ενσωμάτωση και τη συντήρηση του εξοπλισμού.

III. Υπαίθρια Έργα Διανομής & Μηχανικής Ενέργειας

Χρησιμεύουν ως προσωρινά κιβώτια τροφοδοσίας εξωτερικού χώρου, μονάδες διανομής ρεύματος για εργοτάξια και κουτιά ελέγχου για φωτισμό δρόμων.

Εάν χρειάζεστε ένα προσαρμοσμένο προϊόν για αυτές τις εφαρμογές, συνιστούμε να επιλέξετε υψηλό βαθμό προστασίας (π.χ. IP54 / IP65) για να διασφαλίσετε την αντοχή στο νερό, τη σκόνη και τη βροχή.

IV. Φωτοβολταϊκά & Συστήματα Νέας Ενέργειας

Το Shangming προσφέρει περιβλήματα γιαΦ/Β κουτιά συνδυασμού, Φ/Β ερμάρια συνδεδεμένα στο δίκτυο και κιβώτια ελέγχου για συστήματα αποθήκευσης ενέργειας.

Ως το θεμελιώδες περίβλημα για νέο ενεργειακό εξοπλισμό, αυτά τα περιβλήματα παρέχουν προστασία, απομόνωση και χώρο τοποθέτησης, υποστηρίζοντας τις απαιτήσεις για μακροχρόνια λειτουργία σε εξωτερικούς χώρους.

V. Επικοινωνίες & Υποδομές

Μπορείτε να επικοινωνήσετε μαζί μας για να προσαρμόσετε τα κιβώτια ελέγχου για τον εξοπλισμό επικοινωνίας, τα κιβώτια διανομής για συστήματα χαμηλής τάσης, τα κιβώτια παροχής ρεύματος για τα συστήματα επιτήρησης και άλλα.

Αυτό διασφαλίζει την προστασία του εξοπλισμού ισχύος επικοινωνίας, αποτρέπει τις εξωτερικές παρεμβολές και τις περιβαλλοντικές επιπτώσεις και ενισχύει τη συνολική σταθερότητα του συστήματος.

Ποιοι παράγοντες πρέπει να λαμβάνονται υπόψη κατά την επιλογή ενός περιβλήματος κουτιού διανομής;

1. Διαστάσεις και προδιαγραφές

Όταν κάνετε μια επιλογή, δεν συνιστούμε να επιλέξετε ένα περίβλημα που απλώς ταιριάζει ακριβώς στα εξαρτήματα. Η επιφάνεια που καταλαμβάνουν τα εσωτερικά εξαρτήματα δεν πρέπει να υπερβαίνει το 80% της επιφάνειας της πλάκας βάσης. Το υπόλοιπο 20% του χώρου προορίζεται για καλωδιώσεις, απαγωγή θερμότητας και πιθανή μελλοντική επέκταση. Ως εκ τούτου, θα πρέπει πάντα να αφήνετε ελεύθερο χώρο στην επιλογή σας.

Όσον αφορά το βάθος, πρέπει να λάβετε υπόψη το συνδυασμένο βάθος των διακοπτών κυκλώματος (συμπεριλαμβανομένων των λαβών λειτουργίας τους), των αγωγών καλωδίων και της ίδιας της πόρτας του περιβλήματος. Αυτό είναι ιδιαίτερα κρίσιμο για διακόπτες κυκλώματος υψηλής έντασης ρεύματος, οι οποίοι έχουν σημαντικές απαιτήσεις βάθους. Εάν δεν λάβετε υπόψη αυτό, μπορεί να αποτρέψετε το σωστό κλείσιμο της πόρτας.

2. Αξιολόγηση προστασίας (Κωδικός IP)

Επιλέξτε την κατάλληλη βαθμολογία προστασίας με βάση τη σοβαρότητα του περιβάλλοντος εγκατάστασης:

Εσωτερικά Γραφεία/Διάδρομοι: Το IP30 – IP40 αρκεί.

Βιομηχανικά συνεργεία: Το IP54 συνιστάται για προστασία από τη σκόνη και το πιτσίλισμα του νερού.

Εξωτερικοί χώροι/Φωτοβολταϊκά συστήματα: Είναι υποχρεωτικό το IP65 ή υψηλότερο και οι ραφές της πόρτας πρέπει να διαθέτουν συνεχή, ενσωματωμένη φλάντζα στεγανοποίησης.

3. Υλικό και αντοχή στη διάβρωση

Χάλυβας ψυχρής έλασης: Η πιο ευέλικτη επιλογή, κατάλληλη για τα περισσότερα ξηρά, εσωτερικά περιβάλλοντα.

Ανοξείδωτος χάλυβας (304/316): Κατάλληλος για φαρμακευτικά προϊόντα, επεξεργασία τροφίμων και παράκτια περιβάλλοντα με υψηλή έκθεση σε ψεκασμό αλατιού. Ο ανοξείδωτος χάλυβας 316 προσφέρει ανώτερη αντοχή στη διάβρωση σε σύγκριση με το 304.

4. Θερμική Διαχείριση

Η διαχείριση θερμότητας είναι συχνά μια παραμελημένη πτυχή των κιβωτίων διανομής υψηλής ισχύος. Συνιστούμε να κάνετε την επιλογή σας με βάση τα ακόλουθα σενάρια:

Παθητική ψύξη: Εάν η θερμότητα που παράγεται μέσα στο περίβλημα είναι ελάχιστη, είναι κατάλληλο ένα πλήρως σφραγισμένο περίβλημα.

Ενεργή ψύξη: Εάν το περίβλημα φιλοξενεί εξαρτήματα όπως μονάδες μεταβλητής συχνότητας (VFD), μαλακές εκκινητές ή επαφές υψηλού ρεύματος, πρέπει να επιλέξετε ένα περίβλημα εξοπλισμένο με περσίδες εξαερισμού. Σε ορισμένες περιπτώσεις, ίσως χρειαστεί ακόμη και να επιλέξετε ένα μοντέλο με προ-τρυπημένες οπές στερέωσης για έναν αξονικό ανεμιστήρα ψύξης.

Προστασία από την ηλιακή ακτινοβολία: Για εξωτερικά περιβλήματα, συνιστούμε μια δομή διπλής οροφής για να αποτρέψετε το άμεσο ηλιακό φως να προκαλέσει την άνοδο των εσωτερικών θερμοκρασιών στα ύψη.

5. Ευκολία εγκατάστασης και λειτουργίας

Κατεύθυνση ανοίγματος πόρτας: Προσδιορίστε εάν μια πόρτα που ανοίγει αριστερά ή δεξιά είναι πιο βολική δεδομένου του διαθέσιμου χώρου στο σημείο εγκατάστασης. Μερικά από τα high-end περιβλήματα του Shangming διαθέτουν πόρτες που είναι αναστρέψιμες (μπορούν να διαμορφωθούν ώστε να ανοίγουν είτε από αριστερά είτε από δεξιά).

Είσοδος/Έξοδος καλωδίου: Επιβεβαιώστε εάν τα καλώδια θα εισέρχονται και θα εξέρχονται από το επάνω ή το κάτω μέρος του περιβλήματος. Συνιστούμε να επιλέξετε ένα περίβλημα εξοπλισμένο με αφαιρούμενη πλάκα φλάντζας. Η διάνοιξη οπών εισόδου καλωδίου στην πλάκα φλάντζας προσφέρει μεγαλύτερη ευελιξία και εξασφαλίζει ανώτερη στεγανοποίηση σε σύγκριση με τη διάτρηση απευθείας στο σώμα του περιβλήματος.

Τύπος κλειδαριάς: Τυπική βιομηχανική τριγωνική κλειδαριά, κλειδαριά έκπλυσης με κλειδί ή κλειδαριά έκκεντρου πυρασφάλειας.

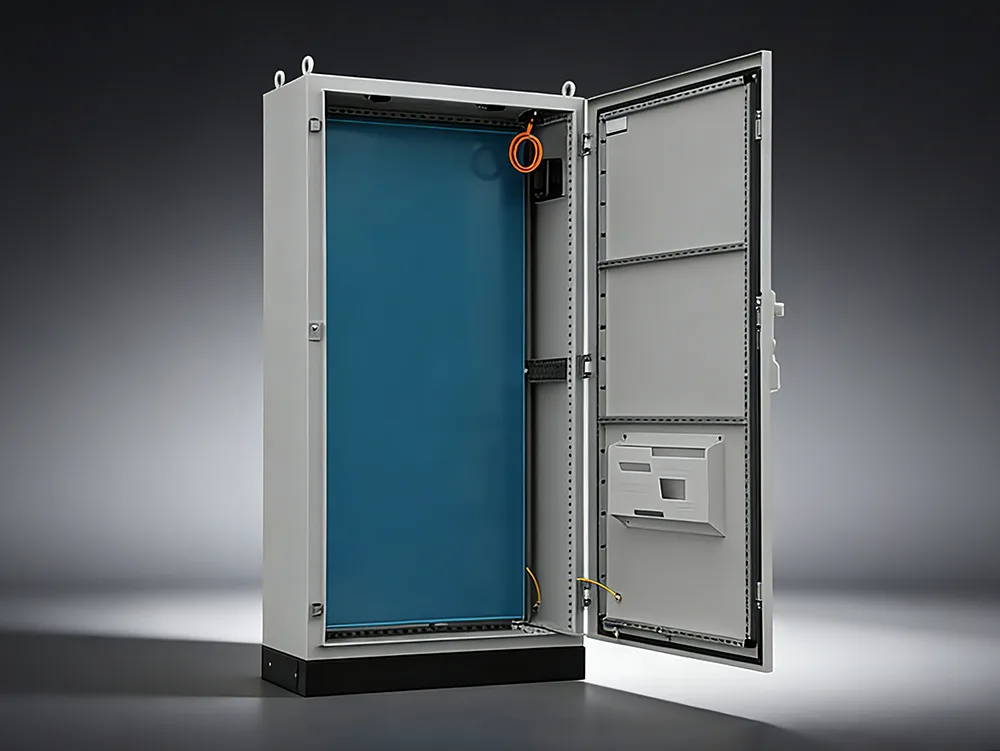

Εκτός από διάφορους τύπουςπεριβλήματα κουτιών διανομής, Η Shangming προσφέρει επίσης επιδαπέδια περιβλήματα ντουλαπιών διανομής ρεύματος—ένα βασικό συστατικό της σειράς προϊόντων μας υψηλής ποιότητας. Επιλέξτε μας ως τον μακροπρόθεσμο προμηθευτή σας για να επωφεληθείτε από εξατομικευμένες λύσεις μίας στάσης και τιμολόγηση απευθείας από το εργοστάσιο.

Βασικά Χαρακτηριστικά

Υψηλή Φέρουσα Ικανότητα: Για τα επιδαπέδια περιβλήματα ντουλαπιών διανομής ισχύος, χρησιμοποιούμε συνήθως χαλύβδινες πλάκες ψυχρής έλασης με πάχος 2,0 mm ή μεγαλύτερο, οι οποίες είτε συγκολλούνται είτε συναρμολογούνται για να σχηματίσουν τη δομή. Αυτή η στιβαρή κατασκευή επιτρέπει στο ντουλάπι να υποστηρίζει με ασφάλεια διακόπτες κυκλώματος βαρέως τύπου πλαισίου, χάλκινες ράβδους μεγάλης διατομής και καλώδια μετασχηματιστή.

Modular Design: Το εσωτερικό διαθέτει ένα αρθρωτό σύστημα σχεδίασης οπών, που επιτρέπει την ευέλικτη ρύθμιση των εγκάρσιων δοκών και των πλακών στερέωσης για να ταιριάζουν σε συγκεκριμένες απαιτήσεις. Αυτός ο σχεδιασμός διευκολύνει τις βολικές αναβαθμίσεις και επεκτάσεις όποτε είναι απαραίτητο.

Αερισμός και απαγωγή θερμότητας: Δεδομένων των υψηλών επιπέδων ρεύματος που υπάρχουν συνήθως εντός του ντουλαπιού, το περίβλημα είναι εξοπλισμένο με αεραγωγούς εξαγωγής στο επάνω μέρος και αεραγωγούς εισαγωγής αέρα στο κάτω μέρος για να εξασφαλίζεται αποτελεσματική ροή αέρα. Επιπλέον, οι πελάτες μπορούν να ζητήσουν προσαρμοσμένη διαμόρφωση για την ενσωμάτωση ενός συστήματος ψύξης με εξαναγκασμένο αέρα στο προϊόν.

Κοινές ταξινομήσεις ντουλαπιών

Με βάση τη δομική τους μορφή, τα επιδαπέδια ντουλάπια χωρίζονται κυρίως σε δύο μεγάλες κατηγορίες:

1. Σταθερός τύπος

Χαρακτηριστικά: Τα εσωτερικά εξαρτήματα είναι άκαμπτα τοποθετημένα μέσω βραχιόνων στήριξης. μόλις συνδεθούν, δεν μπορούν να μετακινηθούν.

Εφαρμογές: Διαθέτει απλή δομή και χαμηλό κόστος. συνήθως χρησιμοποιείται σε ρυθμίσεις όπου οι απαιτήσεις για συνεχή τροφοδοσία δεν είναι εξαιρετικά αυστηρές.

Αντιπροσωπευτικό μοντέλο: Ερμάριο διανομής ισχύος AC χαμηλής τάσης τύπου GGD.

2. Τύπος εξαγωγής / Αφαιρούμενος τύπος

Χαρακτηριστικά: Κάθε μεμονωμένο κύκλωμα στεγάζεται σε μια ξεχωριστή, ανεξάρτητη μονάδα συρταριού.

Εφαρμογές: Εξαιρετικά βολικό για συντήρηση. Εάν ένα συγκεκριμένο κύκλωμα αποτύχει, το αντίστοιχο συρτάρι μπορεί απλά να τραβηχτεί έξω και να αντικατασταθεί με ένα νέο, χωρίς να χρειάζεται να διακοπεί η κύρια παροχή ρεύματος.

Αντιπροσωπευτικά μοντέλα: Προηγμένα ερμάρια διανομής ισχύος τύπου GCK, GCS και MNS.

Επιδαπέδια και επιτοίχια κουτιά διανομής: Ποια είναι η διαφορά;

Προτάσεις επιλογής προϊόντος και διαμόρφωσης

Με βάση τις συγκεκριμένες απαιτήσεις του έργου σας, κατά τη φάση προπώλησης,Shangmingθα προτείνει την καταλληλότερη διαμόρφωση για εσάς. Σε γενικές γραμμές, τα σενάρια εφαρμογών που υποστηρίζουμε πιο συχνά παρατίθενται παρακάτω, συνοδευόμενα από αντίστοιχες συστάσεις διαμόρφωσης.

1. Βιομηχανική Κύρια Διανομή Ισχύος

Προτεινόμενη διαμόρφωση:

Διαστάσεις ντουλαπιού: 1800–2200 mm (Υ) × 600–1000 mm (Π) × 600–1000 mm (Δ)

Υλικό: Λαμαρίνα ψυχρής έλασης (≥1,5mm)

Βαθμολογία προστασίας: IP30 / IP40

Δομή: Μονό ντουλάπι ή συνδεδεμένα ντουλάπια (αρθρωτά/διαιρούμενα)

Εσωτερικό: Σχεδιασμένο για εγκατάσταση συστήματος ACB / MCCB + Busbar

2. Συστήματα υψηλού ρεύματος / κύριας εισερχόμενης γραμμής

Προτεινόμενη διαμόρφωση:

Πλάτος: ≥800mm

Βάθος: ≥800mm

Δομή: Σχέδιο διπλής πόρτας ή πολλαπλών θυρών

Εσωτερικός χώρος: Υποστηρίζει χάλκινες ράβδους υψηλού ρεύματος. περιλαμβάνει δεσμευμένο χώρο για είσοδο καλωδίου πάνω ή κάτω.

3. Έλεγχος Αυτοματισμού / Έλεγχοι PLC

Προτεινόμενη διαμόρφωση:

Διαστάσεις: 1600–2000mm (Υ)

Υλικό: Φύλλο χάλυβα με επίστρωση πούδρας / Ανοξείδωτο ατσάλι

Βαθμολογία προστασίας: IP40 / IP54

Εσωτερικό: Πλάκα τοποθέτησης + ράγες DIN

4. Εφαρμογές εξωτερικού χώρου

Προτεινόμενη διαμόρφωση:

Βαθμολογία προστασίας: IP54 / IP65

Υλικό: Ανοξείδωτο ατσάλι (304/316) ή ατσάλι με επίστρωση πούδρας εξωτερικού χώρου

Χαρακτηριστικά: Αδιάβροχο κουβούκλιο + Λωρίδες στεγανοποίησης + Σχέδιο κατά της συμπύκνωσης

5. Ιδιαίτερα διαβρωτικά περιβάλλοντα

Προτεινόμενη διαμόρφωση:

Υλικό: 304 / 316 Ανοξείδωτο ατσάλι

Βαθμολογία προστασίας: IP55+

Επεξεργασία επιφάνειας: Αντιδιαβρωτική επίστρωση

Πώς να εκτελέσετε τακτική συντήρηση σε ένα επιδαπέδιο περίβλημα ντουλαπιού διανομής ισχύος;

1. Καθαρισμός και αφαίρεση σκόνης

Χρησιμοποιήστε ένα στεγνό μη υφαντό πανί και μια ηλεκτρική σκούπα για να αφαιρέσετε τη συσσωρευμένη σκόνη από το εσωτερικό του ντουλαπιού. Απαγορεύεται αυστηρά η χρήση βρεγμένων υφασμάτων ή άμεσες εκρήξεις πεπιεσμένου αέρα.

Δώστε ιδιαίτερη προσοχή στον καθαρισμό των ζυγών, των μονωτών, των αγωγών τόξου του διακόπτη κυκλώματος και των καναλιών εξαερισμού.

2. Σύσφιξη Ηλεκτρικών Συνδέσεων

Επιθεωρήστε όλα τα σημεία σύνδεσης με βίδες για χαλαρότητα. χρησιμοποιήστε ένα δυναμόκλειδο για να τα σφίξετε ξανά στις καθορισμένες τιμές ροπής.

Εάν εντοπιστούν σημάδια οξείδωσης ή ζημιάς λόγω τόξου, οι ακροδέκτες πρέπει να γυαλιστούν ή να αντικατασταθούν.

3. Λειτουργικός έλεγχος εξαρτημάτων

Διακόπτες Κυκλώματος: Βεβαιωθείτε ότι οι χειροκίνητες λειτουργίες ανοίγματος και κλεισίματος είναι ομαλές και ότι ο μηχανισμός ενεργοποίησης αποκρίνεται.

Επαφές/Ρελέ: Επιθεωρήστε την κατάσταση των επαφών για φθορά και βεβαιωθείτε ότι η αντίσταση του πηνίου είναι εντός του κανονικού εύρους.

Πυκνωτές: Ελέγξτε για σημάδια υποβάθμισης της χωρητικότητας, διόγκωση ή διαρροή ηλεκτρολυτών.

SPD (Συσκευές προστασίας από υπερτάσεις): Βεβαιωθείτε ότι το παράθυρο ένδειξης κατάστασης είναι πράσινο και ότι η ένδειξη υποβάθμισης δεν έχει ενεργοποιηθεί.

4. Δοκιμή απόδοσης μόνωσης

Χρησιμοποιήστε ένα μεγαχόμετρο 500V ή 1000V για να μετρήσετε και να επιβεβαιώσετε τα ακόλουθα:

Αντίσταση μόνωσης φάσης σε φάση: ≥ 1 MΩ;

Αντοχή μόνωσης φάσης προς έδαφος: ≥ 1 MΩ;

Εάν οι μετρούμενες τιμές πέφτουν κάτω από αυτά τα πρότυπα, διερευνήστε για πιθανές αιτίες, όπως εισροή υγρασίας ή μόλυνση.

5. Συντήρηση Μηχανολογικής Κατασκευής

Επιθεωρήστε τις ράγες οδήγησης και τους μηχανισμούς ασφάλισης των μονάδων τύπου συρταριού για να βεβαιωθείτε ότι δεν κολλάνε ή δένουν. Λιπάνετε τα κινούμενα μέρη χρησιμοποιώντας γράσο ειδικά σχεδιασμένο για ηλεκτρικό εξοπλισμό.

Ελέγχετε περιοδικά τη λειτουργικότητα των μηχανισμών ασφαλείας "Five-Prevention" (interlocking).

Εξακολουθείτε να ψάχνετε για έναν αξιόπιστο κατασκευαστή και προμηθευτή διακοπτών υψηλής και χαμηλής τάσης; ΕπιλέγωShangming Electricαπό την Κίνα. Παρέχουμε επαγγελματικά προϊόντα και υπηρεσίες, υποστηρίζουμε διάφορα μη τυπικά αιτήματα προσαρμογής και προσφέρουμε προσαρμοσμένες λύσεις για τις συγκεκριμένες ανάγκες του έργου σας.

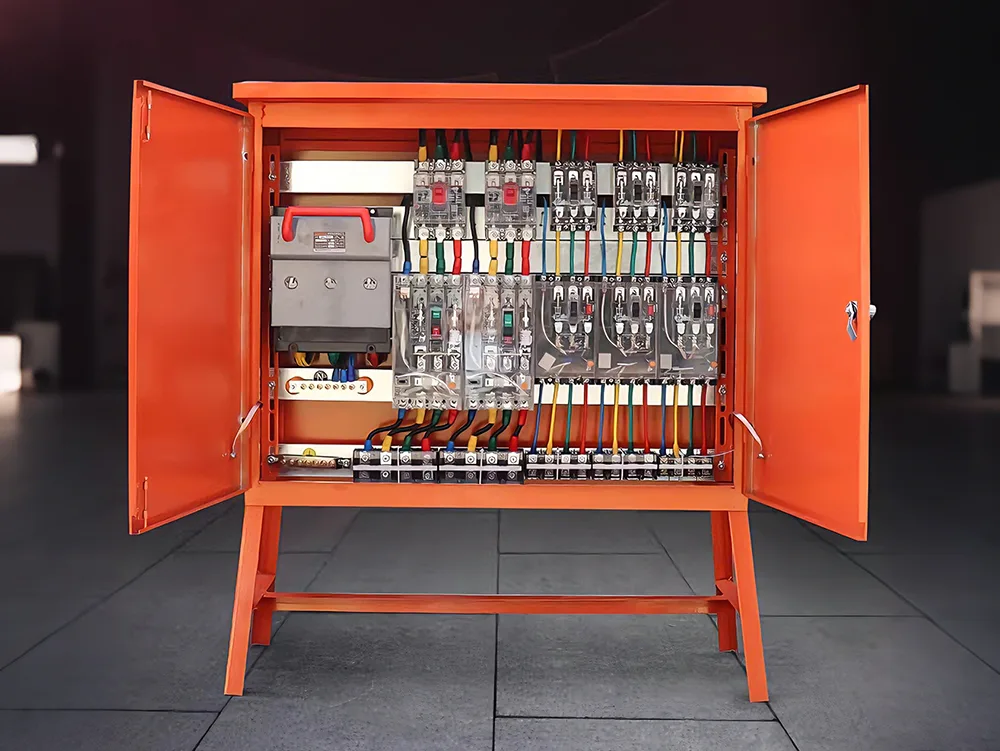

Κατηγορίες προϊόντων

1. Διακόπτης Υψηλής Τάσης

Αυτή η κατηγορία περιλαμβάνει εξοπλισμό με ονομαστική τάση που κυμαίνεται από 3 kV έως 35 kV και άνω. Η κύρια λειτουργία του είναι να λαμβάνει και να διανέμει ηλεκτρική ενέργεια. Επιπλέον, σε περίπτωση σφάλματος σε μια γραμμή ηλεκτρικού ρεύματος, λειτουργεί σε συνδυασμό με συσκευές προστασίας ρελέ για να διακόπτει γρήγορα τα ρεύματα βραχυκυκλώματος που φτάνουν τα χιλιάδες αμπέρ.

Βασικά συστατικά:

Διακόπτες υψηλής τάσης (τύπου κενού ή SF6): Χρησιμεύουν ως στοιχεία πυρόσβεσης τόξου πυρήνα.

Αποζεύκτες (Διακόπτες απομόνωσης): Παρέχοντας ένα ορατό φυσικό διάκενο αέρα για να διασφαλιστεί η ασφάλεια κατά τη συντήρηση.

Μετασχηματιστές ρεύματος/τάσης: Μειώνοντας τα σήματα υψηλής τάσης σε σήματα χαμηλής τάσης για σκοπούς οργάνων και μετρήσεων.

Τυπικά μοντέλα: KYN28 (μεταλλική επένδυση αποσπώμενου τύπου), XGN (Κύρια μονάδα δακτυλίου σταθερού τύπου).

2. Διακόπτης Χαμηλής Τάσης

Αυτή η κατηγορία περιλαμβάνει εξοπλισμό με ονομαστική τάση 1000 V ή μικρότερη. Η κύρια λειτουργία του είναι να διαχειρίζεται τη διανομή τελικού σταδίου μέσα σε ένα σύστημα ισχύος. Διανέμει ηλεκτρική ενέργεια —που αποσύρεται από μετασχηματιστές—σε διάφορους ορόφους, γραμμές παραγωγής ή ηλεκτροκίνητο εξοπλισμό.

Βασικά συστατικά:

Διακόπτες κυκλώματος αέρα (ACB): Χρησιμοποιούνται για κύριες εισερχόμενες γραμμές ή εξερχόμενες γραμμές υψηλής χωρητικότητας.

Διακόπτες Κυκλώματος Molded Case (MCCB): Χρησιμοποιούνται για την προστασία κυκλωμάτων διακλάδωσης.

Ερμάρια αντιστάθμισης πυκνωτών: Χρησιμοποιούνται για τη βελτίωση του συντελεστή ισχύος του συστήματος και τη μείωση του κόστους ηλεκτρικής ενέργειας.

Τυπικά μοντέλα:GGD (Σταθερός τύπος), GCK/GCS/MNS (Withdrawable/Drawer type).

Σειρά υψηλής τάσης και χαμηλής τάσης: Σύγκριση

Σενάρια εφαρμογής

Ο διακόπτης υψηλής και χαμηλής τάσης βρίσκει ευρεία εφαρμογή και μπορεί συχνά να αναπτυχθεί ταυτόχρονα σε μια ενιαία ρύθμιση για να εκπληρώσει ξεχωριστές λειτουργίες. Μπορείτε να προσαρμόσετε μια ολοκληρωμένη λύση προσαρμοσμένη στις συγκεκριμένες απαιτήσεις σας.

Κοινά σφάλματα και λύσεις αντιμετώπισης προβλημάτων

Η Shangming είναι επαγγελματίας κατασκευαστής που παρέχει ολοκληρωμένες υπηρεσίες τεχνικής υποστήριξης μετά την πώληση. Επιπλέον, συνοδεύοντας την παράδοση των προϊόντων μας, παρέχουμε ένα πλήρες σύνολο εγγράφων επιθεώρησης καθώς και οδηγίες λειτουργίας και συντήρησης. Έχουμε συντάξει μια λίστα με κοινά ζητήματα παρακάτω για αναφορά.

1. Κοινά ζητήματα με διακόπτες υψηλής τάσης

Σύμπτωμα 1: Μερική εκκένωση και θόρυβοι συριγμού

Αιτίες: Εισροή υγρασίας στα εξαρτήματα μόνωσης. συσσώρευση επιφανειακής σκόνης που οδηγεί σε εκκένωση ερπυσμού. ή εκκένωση κορώνας που προκαλείται από γρέζια στα σημεία σύνδεσης του διαύλου.

Λύσεις:

1. Περιβαλλοντικός έλεγχος: Βεβαιωθείτε ότι οι μονάδες θέρμανσης και αφύγρανσης στο εσωτερικό του ντουλαπιού λειτουργούν σωστά.

2. Καθαρισμός χωρίς ενέργεια: Σκουπίστε τους μονωτές και τους δακτυλίους χρησιμοποιώντας άνυδρο οινόπνευμα.

3. Ανίχνευση υπερήχων: Χρησιμοποιήστε έναν ανιχνευτή μερικής εκφόρτισης κατά τη λειτουργία για να εντοπίσετε την ακριβή θέση της πηγής εκκένωσης.

Σύμπτωμα 2: Ο διακόπτης υψηλής τάσης αποτυγχάνει να κλείσει ή να ανοίξει

Αιτίες: Κατεστραμμένος κινητήρας αποθήκευσης ενέργειας. καμένο κύκλωμα ελέγχου (πηνία κλεισίματος/ανοίγματος). ή σύλληψη μηχανικής σύνδεσης λόγω ξεραμένου λιπαντικού.

Λύσεις:

Επιθεώρηση δευτερεύοντος κυκλώματος: Μετρήστε την αντίσταση των πηνίων κλεισίματος και ανοίγματος και βεβαιωθείτε ότι η τάση του βοηθητικού τροφοδοτικού βρίσκεται εντός του κανονικού εύρους.

Μηχανική λίπανση: Εφαρμόστε ξανά εξειδικευμένο λιπαντικό χαμηλής θερμοκρασίας στα εξαρτήματα μηχανικής μετάδοσης.

2. Κοινά ζητήματα με διακόπτες χαμηλής τάσης

Σύμπτωμα 1: Μη φυσιολογική άνοδος θερμοκρασίας στους διακόπτες κυκλώματος αέρα (ACB)

Αιτίες: Ανεπαρκής πίεση επαφής ή οξείδωση στις κύριες επαφές του βύσματος. χαλαρά μπουλόνια ζυγού.

Λύσεις:

Παρακολούθηση θερμοκρασίας: Χρησιμοποιήστε μια υπέρυθρη θερμική εικόνα για να σαρώσετε τις επαφές και τα σημεία σύνδεσης.

Συντήρηση επαφών: Απενεργοποιήστε το σύστημα, αποσύρετε το ACB, καθαρίστε τυχόν στρώματα οξείδωσης στις επαφές και εφαρμόστε γράσο ηλεκτρικής επαφής.

Σύμπτωμα 2: Διογκωμένοι ή ραγισμένοι πυκνωτές σε ερμάρια αντιστάθμισης άεργου ισχύος

Αιτίες: Υπερβολικό αρμονικό περιεχόμενο εντός του συστήματος. ή υπερθέρμανση που προκαλείται από συχνές λειτουργίες μεταγωγής των πυκνωτών.

Λύσεις:

Αντικατάσταση πυκνωτή: Αντικαταστήστε αμέσως τυχόν διογκωμένους πυκνωτές για να αποτρέψετε τη διαρροή ηλεκτρολύτη, η οποία θα μπορούσε να οδηγήσει σε βραχυκύκλωμα.

Εγκατάσταση αντιδραστήρων σειράς: Εγκαταστήστε αντιδραστήρες σειράς εντός του κυκλώματος αντιστάθμισης για την καταστολή των αρμονικών.

3. Γενικές βλάβες

Σύμπτωμα: Συμπύκνωση—χαρακτηρίζεται από σταγονίδια νερού που σχηματίζονται στα εσωτερικά τοιχώματα του ντουλαπιού και ίχνη ανάφλεξης ορατά στις επιφάνειες των εξαρτημάτων της μόνωσης.

Διάλυμα:

Σφράγιση: Τα ανοίγματα εισόδου των καλωδίων στο κάτω μέρος του ντουλαπιού πρέπει να σφραγίζονται πλήρως με τη χρήση πυρίμαχου στόκου για να εμποδίζεται η είσοδος υγρασίας από την τάφρο καλωδίων.

Έξυπνη αναβάθμιση: Εγκαταστήστε ένα αυτοματοποιημένο σύστημα παρακολούθησης θερμοκρασίας και υγρασίας σε συνδυασμό με έναν αφυγραντήρα συμπύκνωσης για να αντικαταστήσετε τα παραδοσιακά πάνελ θέρμανσης.
