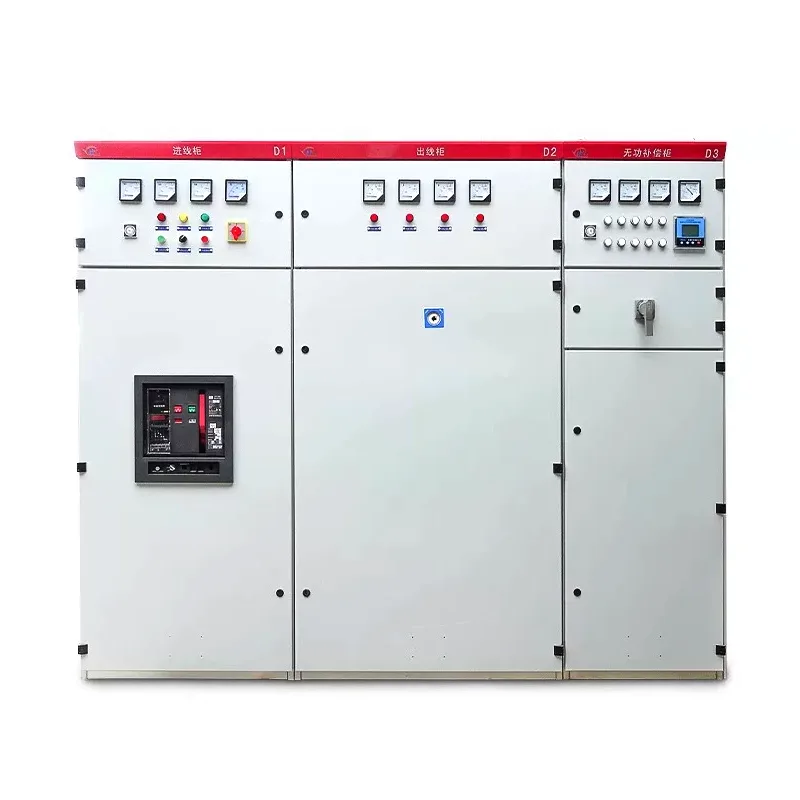

Διακόπτης χαμηλής τάσης GGD AC

Το GGD AC Low Voltage Switchgear είναι μια ευρέως χρησιμοποιούμενη μονάδα πλήρους διανομής ισχύος χαμηλής τάσης. Διαθέτει υψηλή αξιοπιστία, ευκολία εγκατάστασης και συντήρησης και ανταγωνιστική τιμή, βοηθώντας σας να εξοικονομήσετε κόστος. Επιλέξτε την Shangming ως προμηθευτή σας με σιγουριά και λάβετε άψογη υπηρεσία μίας στάσης.

Τι είναι ο διακόπτης χαμηλής τάσης GGD AC;

Ο διακόπτης χαμηλής τάσης GGD AC είναι ένας ώριμος και ευρέως χρησιμοποιούμενος εξοπλισμός διανομής AC χαμηλής τάσης, ο οποίος χρησιμοποιείται συχνά ως ο κύριος εξοπλισμός διανομής ή υποδιανομής ισχύος σε συστήματα διανομής ισχύος. Είναι επίσης ένα προϊόν που η Shangming μπορεί να προμηθεύσει χύμα.

Το GGD είναι ένα κοινό και ώριμο μοντέλο διακοπτών χαμηλής τάσης. Το "Low-voltage" υποδηλώνει ότι αυτό το προϊόν χρησιμοποιείται για διανομή ρεύματος χαμηλής τάσης, όπως AC 380V/400V. Ενσωματώνει διακόπτες κυκλώματος, ζυγούς, εξαρτήματα προστασίας και ελέγχου για να εξασφαλίσει την ασφαλή και σταθερή λειτουργία του συστήματος διανομής ισχύος.

Τεχνικά Χαρακτηριστικά

Δομή ντουλαπιού: Ο πίνακας διανομής χαμηλής τάσης GGD AC υιοθετεί ένα σχέδιο ντουλαπιού γενικής χρήσης, συναρμολογημένο χρησιμοποιώντας χαλύβδινα τμήματα ψυχρής διαμόρφωσης μέσω μερικής συγκόλλησης. Αυτό έχει ως αποτέλεσμα ένα ντουλάπι με υψηλή ακαμψία και φέρουσα ικανότητα.

Modular Design: Τα εξαρτήματα του πλαισίου του ντουλαπιού και τα εξειδικευμένα αξεσουάρ παρέχονται από ένα υποκέντρο διατομής από χάλυβα, εξασφαλίζοντας υψηλή ακρίβεια και ποιότητα του ντουλαπιού.

Σύστημα απαγωγής θερμότητας: Το ντουλάπι διαθέτει διαφορετικούς αριθμούς οπών εξαερισμού τόσο στο επάνω όσο και στο κάτω μέρος. Όταν τα ηλεκτρικά εξαρτήματα στο εσωτερικό παράγουν θερμότητα, ο ζεστός αέρας ανεβαίνει και εξέρχεται από τις επάνω υποδοχές, ενώ ο ψυχρός αέρας αναπληρώνεται μέσω των κάτω υποδοχών, σχηματίζοντας μια φυσική ροή αέρα.

Βαθμολογία προστασίας: Η τυπική διαμόρφωση είναι συνήθως IP30. Το IP40 μπορεί να προσαρμοστεί για να πληροί τις περιβαλλοντικές απαιτήσεις. Επικοινωνήστε με το Shangming για λεπτομέρειες. Η τεχνική μας ομάδα θα πραγματοποιήσει μια ανάλυση πριν από την προσαρμογή.

Γιατί να επιλέξετε διακόπτη χαμηλής τάσης GGD AC;

Οικονομία: Σε σύγκριση με τον αποσπώμενο εξοπλισμό διανομής, ο διακόπτης χαμηλής τάσης GGD AC έχει απλούστερη δομή, εξαλείφοντας τους πολύπλοκους μηχανισμούς αλληλασφάλισης των συρταριών και τους ακριβούς συνδετήρες, με αποτέλεσμα 30%-50% χαμηλότερο κόστος. Επιπλέον, τα εξαρτήματά του είναι εξαιρετικά ευέλικτα και τα ανταλλακτικά είναι άμεσα διαθέσιμα.

Διαισθητική λειτουργία και συντήρηση: Η σταθερή δομή της GGD καθιστά όλα τα σημεία σύνδεσης και τις καλωδιώσεις εύκολα ορατά, διευκολύνοντας τις επιθεωρήσεις. Σε σύγκριση με τους πιθανούς κινδύνους της κακής επαφής του συνδετήρα ή του τόξου σε συρταριέρες, οι σταθερές συνδέσεις που στερεώνονται με μπουλόνια προσφέρουν υψηλότερη αξιοπιστία σε σχέση με τη μακροχρόνια λειτουργία.

Υψηλή ικανότητα θραύσης: Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος έως 50 kA.

Καλή δυναμική και θερμική σταθερότητα: Αυτός ο διακόπτης μπορεί να αντέξει τη μηχανική καταπόνηση και το θερμικό σοκ που δημιουργούνται από ρεύματα βραχυκυκλώματος.

Σενάρια εφαρμογής

Η υψηλή οικονομική απόδοση και η ώριμη τεχνολογία του διακόπτη χαμηλής τάσης GGD AC είναι οι λόγοι για τους οποίους πολλοί πελάτες τα επιλέγουν. Τα έργα στα οποία έχουμε συνεργαστεί συχνότερα περιλαμβάνουν:

Υποσταθμοί και σταθμοί ηλεκτροπαραγωγής: Το GGD μπορεί να χρησιμοποιηθεί για μετατροπή ισχύος σε συστήματα ισχύος AC 50Hz με ονομαστική τάση λειτουργίας 380V.

Βιομηχανικές Επιχειρήσεις: Υπεύθυνη για τον έλεγχο, τη διανομή ισχύος και τον φωτισμό μεγάλων κινητήρων.

Κτίρια: Κύριοι χώροι διανομής σε εμπορικά συγκροτήματα και κατοικίες.

Αντιστάθμιση πυκνωτή: Χρησιμοποιείται συνήθως για αντιστάθμιση άεργου ισχύος σε συστήματα ισχύος, δηλαδή ερμάρια αντιστάθμισης τύπου GGD.

Πληροφορίες Παραγγελίας

Εάν είστε βέβαιοι ότι πρέπει να παραγγείλετε ντουλάπια GGD, επικοινωνήστε αμέσως με τη Shangming και παρέχετε τις ακόλουθες πληροφορίες:

Διάγραμμα κύριου κυκλώματος (Μονό κύκλωμα): Πρέπει να προσδιορίσουμε τη διάταξη των εσωτερικών διακοπτών κυκλώματος και των ζυγών.

Διάγραμμα βοηθητικού κυκλώματος (δεύτερο κύκλωμα): Λογική ελέγχου, ενδεικτικές λυχνίες και απαιτήσεις οργάνου.

Λίστα εξαρτημάτων: Είτε προσδιορίζετε μια συγκεκριμένη μάρκα διακόπτη κυκλώματος, όπως Schneider, ABB, Chint κ.λπ.

Χρώμα ντουλαπιού: Η προεπιλογή είναι ανοιχτό γκρι (RAL 7035), προσαρμόσιμο.

FAQ

Ε: Τι μέγεθος διακόπτη μπορεί να εγκατασταθεί σε ένα ερμάριο GGD;

Α: Τα ντουλάπια GGD έχουν πολύ υψηλή φέρουσα ικανότητα. Η κύρια γραμμή εισόδου μπορεί να φιλοξενήσει γενικούς διακόπτες κυκλώματος έως 3150A ή ακόμα και 4000A. Οι γραμμές εξόδου μπορούν να διευθετηθούν με ευελιξία με διαμορφωμένους διακόπτες κυκλώματος σύμφωνα με τις απαιτήσεις.

Σημείωση: Κατά την προσαρμογή, πρέπει να καθορίσετε τις προδιαγραφές της ράβδου ζυγού μαζί μας για να βεβαιωθείτε ότι η περιοχή διατομής της χάλκινης ράβδου ανταποκρίνεται στις απαιτήσεις αύξησης θερμοκρασίας του ονομαστικού ρεύματος.

Ε: Πόσο αποτελεσματικό είναι αυτό το ντουλάπι στην πρόληψη της σκόνης και της υγρασίας;

Α: Το τυπικό ντουλάπι GGD έχει βαθμολογία προστασίας IP30.

Σε εργοστάσια με σκόνη ή υγρά υπόγεια, η βαθμολογία μπορεί να αυξηθεί σε IP40 προσθέτοντας ταινίες στεγανοποίησης και προστατευτικά πάνελ.

Ωστόσο, δεδομένου ότι βασίζεται σε φυσικά κανάλια αερισμού, μια υπερβολικά υψηλή βαθμολογία IP θα επηρεάσει τη διάχυση θερμότητας. πρέπει να επιτευχθεί ισορροπία μεταξύ προστασίας και απαγωγής θερμότητας.

Ε: Οι ράβδοι διαύλου μέσα στο ερμάριο GGD τοποθετούνται οριζόντια ή κάθετα;

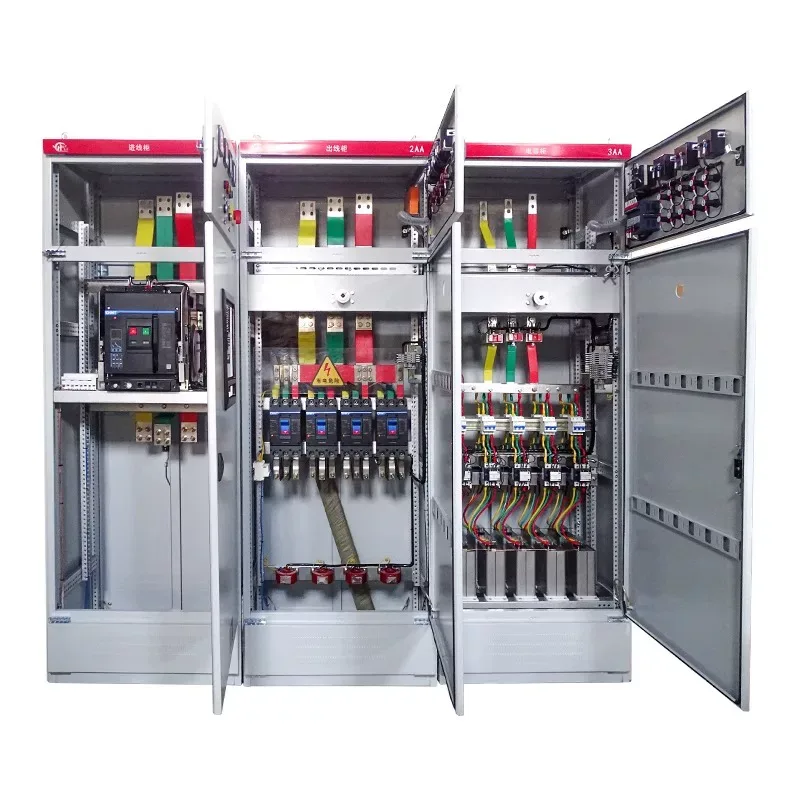

Α: Τα ντουλάπια GGD χρησιμοποιούν συνήθως μια οριζόντια διάταξη ζυγών στο επάνω μέρος.

Αυτή η διάταξη όχι μόνο ενισχύει τη δυναμική σταθερότητα των ντουλαπιών, αλλά διευκολύνει επίσης την οριζόντια σύνδεση πολλαπλών ντουλαπιών GGD.
