Κουτί Φωτοβολταϊκών Συνδυαστών

Η Shangming είναι ένας υψηλής ποιότητας κατασκευαστής φωτοβολταϊκών κιβωτίων συνδυασμού από την Κίνα. Έχουμε το δικό μας εργοστάσιο με περισσότερες από 5 γραμμές παραγωγής και τα προϊόντα προδιαγραφών τυπικών είναι άμεσα διαθέσιμα για αγορά με γρήγορη παράδοση. Η προσαρμογή είναι επίσης η δύναμή μας. επικοινωνήστε μαζί μας για να συζητήσουμε λύσεις και να λάβετε μια δωρεάν προσφορά.

Γιατί χρειάζονται κιβώτια φωτοβολταϊκών συνδυασμών;

Σε ένα φωτοβολταϊκό εργοστάσιο μεσαίας έως μεγάλης κλίμακας, υπάρχουν συνήθως εκατοντάδες ή και χιλιάδες ηλιακοί συλλέκτες. Εάν κάθε πίνακας συνδεόταν απευθείας με τον μετατροπέα, θα προκαλούσε πολλά προβλήματα. Πρώτον, η καλωδίωση θα ήταν ακατάστατη, αυξάνοντας σημαντικά τη δυσκολία κατασκευής και η κατανάλωση μεγάλης ποσότητας καλωδίου DC θα αύξανε σημαντικά το κόστος.

Ταυτόχρονα, οι απώλειες θα αυξάνονταν και η μετάδοση μικρών ρευμάτων σε μεγάλες αποστάσεις θα είχε ως αποτέλεσμα σημαντικές πτώσεις τάσης. Αργότερα, η συντήρηση θα γινόταν επίσης ένα δύσκολο πρόβλημα, καθώς θα ήταν δύσκολο να εντοπιστούν γρήγορα οι ελαττωματικές χορδές.

Εδώ μπαίνουν τα κιβώτια συνδυασμού, επιλύοντας αυτά τα προβλήματα. Λειτουργούν σαν συγκοινωνιακός κόμβος, συγκλίνοντας τα μικρά ρεύματα σε μια ενοποιημένη έξοδο.

Σύνθεση Ενότητας

Βασικές Λειτουργίες

Συλλογή ρεύματος: Το κιβώτιο φωτοβολταϊκού συνδυασμού εξάγει κεντρικά το ρεύμα συνεχούς ρεύματος από πολλαπλές φωτοβολταϊκές μονάδες, μειώνοντας τον αριθμό των καλωδίων DC και μειώνοντας την πολυπλοκότητα και το κόστος του συστήματος.

Προστασία συστήματος: Το κουτί συνδυασμού παρέχει υπερένταση, βραχυκύκλωμα, αντίστροφη σύνδεση και προστασία από υπερτάσεις για κάθε στοιχειοσειρά και τη συνολική έξοδο, αποτρέποντας την κλιμάκωση του σφάλματος.

Απομόνωση ασφαλείας: Ένας διακόπτης αποσύνδεσης DC επιτρέπει την ταχεία αποσύνδεση κατά τη διάρκεια συντήρησης ή σφαλμάτων, βελτιώνοντας τη λειτουργική ασφάλεια.

Παρακολούθηση λειτουργίας: Εάν επιλεγεί ένα έξυπνο μοντέλο, είναι δυνατή η παρακολούθηση σε πραγματικό χρόνο του ρεύματος, της τάσης, της θερμοκρασίας και της κατάστασης προστασίας από κεραυνούς, διευκολύνοντας τον εντοπισμό των σφαλμάτων και την ανάλυση απόδοσης.

Κύριοι τύποι

Οι διαφορετικοί τύποι κιβωτίων συνδυασμού φωτοβολταϊκών (PV) διαφέρουν ως προς τη θέση εγκατάστασης, το επίπεδο τάσης και το επίπεδο ευφυΐας μέσα σε ένα σύστημα, ανάλογα με διαφορετικά σενάρια εφαρμογής.

1. Κουτί DC Combiner

Συνηθέστερα σε φωτοβολταϊκούς σταθμούς ηλεκτροπαραγωγής, που εγκαθίστανται μεταξύ φωτοβολταϊκών μονάδων και μετατροπέα DC.

Λειτουργία: Συνδυάζει την ισχύ συνεχούς ρεύματος από πολλαπλές σειρές φωτοβολταϊκών και την εξάγει σε έναν κεντρικό μετατροπέα.

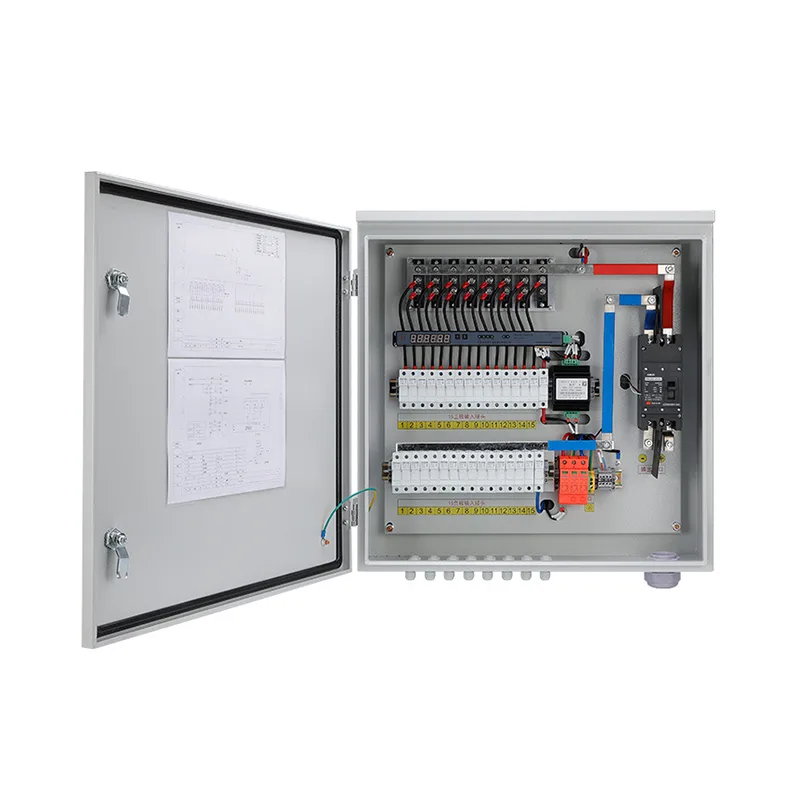

Διαμόρφωση πυρήνα: Περιλαμβάνει ασφάλειες DC, διακόπτες κυκλώματος DC και SPD.

Εφαρμοστέα σενάρια: Μεγάλης κλίμακας επίγειες μονάδες ηλεκτροπαραγωγής, κεντρικά Φ/Β συστήματα.

2. AC Combiner Box

Χρησιμοποιείται κυρίως σε συστήματα που χρησιμοποιούν μετατροπείς στοιχειοσειρών. Τοποθετείται μεταξύ της πλευράς εξόδου AC του μετατροπέα και του μετασχηματιστή ανόδου.

Λειτουργία: Συνδυάζει την έξοδο εναλλασσόμενου ρεύματος από πολλαπλούς μετατροπείς στοιχειοσειρών.

Διαμόρφωση πυρήνα: διακόπτες κυκλώματος AC, προστατευτικά υπέρτασης AC, διακόπτες αποσύνδεσης. μερικά μπορεί επίσης να περιλαμβάνουν μετρητή ενέργειας.

Εφαρμοστέα σενάρια: Εμπορικά και βιομηχανικά Φ/Β στέγης, επίγειες εγκαταστάσεις ηλεκτροπαραγωγής που χρησιμοποιούν κατανεμημένους μετατροπείς.

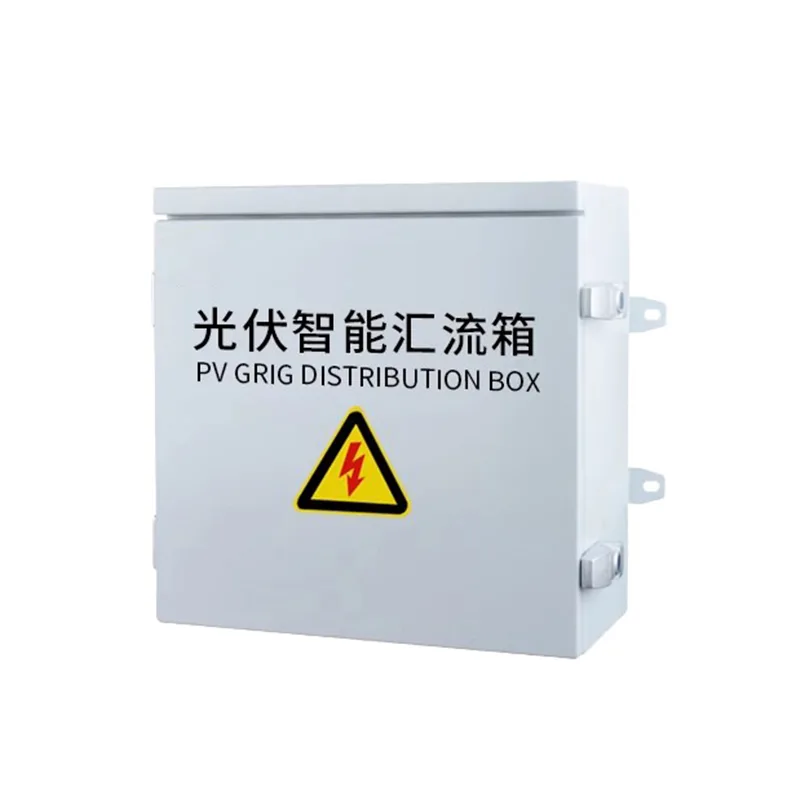

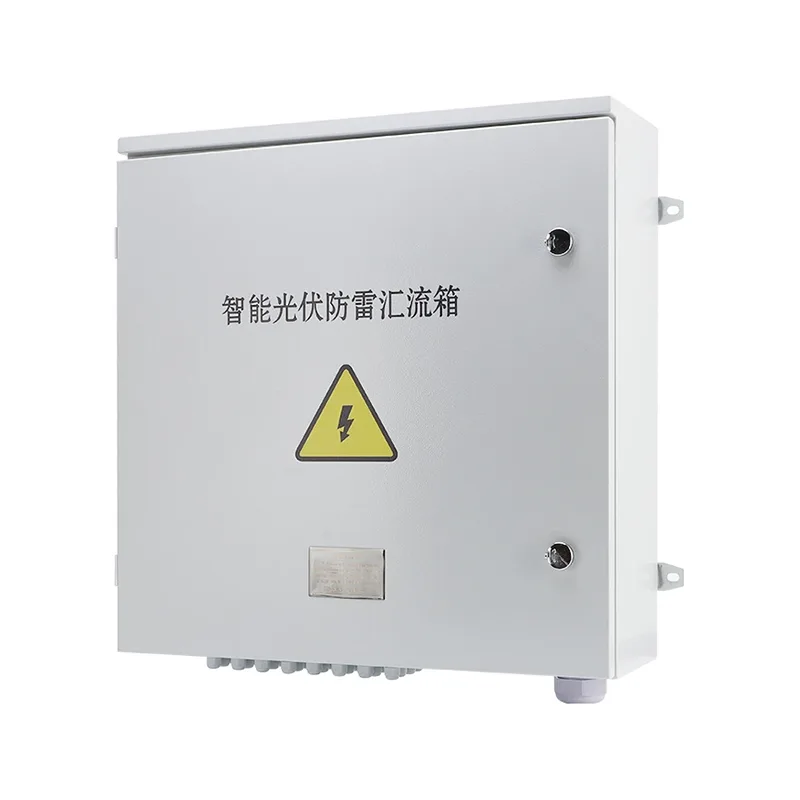

3. Intelligent Combiner Box

Αυτός ο τύπος κιβωτίου προσθέτει μια μονάδα παρακολούθησης στο βασικό κιβώτιο συνδυασμού και είναι επί του παρόντος η κύρια επιλογή για μεσαίου έως μεγάλου μεγέθους μονάδες παραγωγής ενέργειας.

Λειτουργίες: Εκτός από το συνδυασμό ρεύματος, μπορεί να παρακολουθεί σε πραγματικό χρόνο το ρεύμα κάθε εισερχόμενης γραμμής, τη συνολική τάση, την εσωτερική θερμοκρασία και την κατάσταση προστασίας από υπερτάσεις.

Τεχνικά πλεονεκτήματα: Μέσω της αποστολής δεδομένων, το προσωπικό συντήρησης μπορεί να προσδιορίσει εξ αποστάσεως ποια ηλιακά πάνελ είναι σκιασμένα ή κατεστραμμένα, επιτρέποντας την ακριβή συντήρηση.

Εγγύηση και εξυπηρέτηση μετά την πώληση

Το Shangming Factory παρέχει διασφάλιση ποιότητας, συγκεκριμένα εγγύηση 1 έτους για προσαρμοσμένα προϊόντα και εγγύηση 2 ετών για τυπικά προϊόντα. Η εγγύηση καλύπτει ελαττώματα υλικού ντουλαπιού, δυσλειτουργίες εξαρτημάτων (υπό κανονική χρήση) και ζητήματα διαδικασίας κατασκευής. Δεν καλύπτονται ζημιές που προκαλούνται από ακατάλληλη εγκατάσταση, κακή χρήση, φυσικές καταστροφές ή μη εξουσιοδοτημένες τροποποιήσεις.

Σε περίπτωση ζητημάτων μετά την πώληση, θα τα χειριστούμε σύμφωνα με την ακόλουθη διαδικασία: Αναφέρετε το πρόβλημα (δώστε φωτογραφίες/βίντεο της δυσλειτουργίας και αριθμό παραγγελίας) → Η τεχνική ομάδα απαντά εντός 4 ωρών → Απομακρυσμένη διάγνωση (δωρεάν καθοδήγηση για προσαρμογή παραμέτρων ή αντικατάσταση μικρών εξαρτημάτων, δωρεάν ανταλλακτικά εντός της περιόδου εγγύησης) → Εάν το πρόβλημα δεν επιλυθεί στον ιστότοπο ή το προϊόν θα διευθετηθεί θα επιστραφεί για επισκευή/αντικατάσταση (τα έξοδα εντός της περιόδου εγγύησης θα βαρύνουν εμάς). Σε περιπτώσεις έκτακτης ανάγκης, μπορούν πρώτα να παρέχονται προϊόντα αντικατάστασης για να ελαχιστοποιηθούν οι απώλειες πελατών.
