Γιατί το ηλεκτρικό περίβλημα μονής πόρτας στον τοίχο έχει σημασία στη σύγχρονη διανομή ισχύος

Τα σύγχρονα συστήματα διανομής ηλεκτρικής ενέργειας πρέπει να δέχονται μεταβαλλόμενα ηλεκτρικά φορτία, όλο και περισσότερο κατανεμημένο εξοπλισμό ελέγχου και αυστηρότερες απαιτήσεις για ασφαλή λειτουργία και συντήρηση. Τα εμπορικά κτίρια, οι βιομηχανικές εγκαταστάσεις, τα έργα υποδομής και οι αυτοματοποιημένες γραμμές παραγωγής εξαρτώνται από τον ηλεκτρικό εξοπλισμό που μπορεί να εγκατασταθεί, να προσπελαστεί και να συντηρηθεί σε σαφώς οργανωμένες διατάξεις. Καθώς αυτά τα συστήματα εξελίσσονται, ο σχεδιασμός του περιβλήματος παραμένει σημαντικό μέρος του σχεδιασμού της ηλεκτρικής υποδομής.

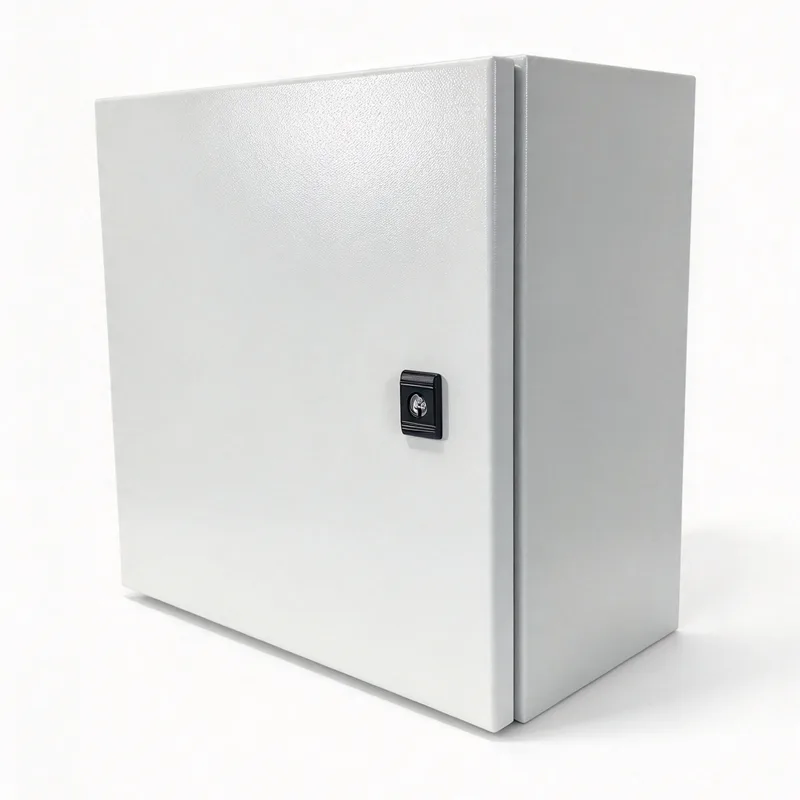

Αν και τα ηλεκτρικά περιβλήματα θεωρούνται συχνά δευτερεύοντα σε σχέση με διακόπτες κυκλώματος, επαφές, μπλοκ ακροδεκτών και συσκευές ελέγχου, η δομή τους επηρεάζει άμεσα τη διάταξη του εξοπλισμού, την πρόσβαση στην καλωδίωση, την προστασία του περιβάλλοντος και τις διαδικασίες συντήρησης. ΟΗλεκτρικό περίβλημα επιτοίχιας μονής πόρταςείναι μια μορφή περιβλήματος που χρησιμοποιείται όπου τα ηλεκτρικά εξαρτήματα απαιτούν αποκλειστικό περίβλημα χωρίς τις απαιτήσεις χώρου δαπέδου ενός μεγαλύτερου ντουλαπιού.

Μεταβαλλόμενες Απαιτήσεις στη Σύγχρονη Διανομή Ισχύος

Η διανομή ηλεκτρικής ενέργειας δεν περιορίζεται πλέον στην παροχή ηλεκτρικής ενέργειας από ένα κεντρικό σημείο τροφοδοσίας σε κυκλώματα κατάντη. Πολλές εγκαταστάσεις πλέον ενσωματώνουν τοπικούς πίνακες διανομής, χειριστήρια κινητήρα, συσκευές παρακολούθησης, διεπαφές επικοινωνίας και εξοπλισμό αυτοματισμού. Αυτά τα εξαρτήματα υποστηρίζουν λειτουργίες όπως διαχείριση φορτίου, παρακολούθηση εξοπλισμού, έλεγχος φωτισμού και λειτουργία γραμμής παραγωγής.

Αυτή η εξέλιξη δημιουργεί πρακτικές προκλήσεις για τους σχεδιαστές ηλεκτρικών συστημάτων. Ο εξοπλισμός πρέπει να χωράει σε διαθέσιμους χώρους εγκατάστασης, αφήνοντας ταυτόχρονα επαρκή χώρο για τη δρομολόγηση καλωδίων, την απαγωγή θερμότητας, την επιθεώρηση και τη συντήρηση. Σε εγκαταστάσεις με πολλαπλά σημεία ηλεκτρικού ελέγχου, η τοποθέτηση κάθε περιβλήματος μπορεί να επηρεάσει τα μήκη των καλωδίων, την πολυπλοκότητα της εγκατάστασης και την πρόσβαση κατά τη συντήρηση.

Επομένως, η επιλογή του περιβλήματος αποτελεί μέρος του ευρύτερου σχεδιασμού διανομής. Οι επιτοίχιες μορφές μπορούν να φιλοξενήσουν επιλεγμένες ρυθμίσεις τοπικού ελέγχου και διανομής όπου υπάρχει διαθέσιμος χώρος στον τοίχο και ο εξοπλισμός δεν απαιτεί μεγάλο επιδαπέδιο ντουλάπι. Η καταλληλότητά τους εξαρτάται από το ηλεκτρικό συγκρότημα, τις διαστάσεις των εξαρτημάτων, το περιβάλλον εγκατάστασης και τις ισχύουσες απαιτήσεις ασφαλείας.

Σχεδιασμός τοίχου και αξιοποίηση χώρου

Ο χώρος του ορόφου είναι πολύτιμος πόρος σε εργοστάσια, εμπορικά κτίρια, βοηθητικούς χώρους και χώρους εξοπλισμού. Τα μεγάλα ερμάρια διανομής παραμένουν απαραίτητα για πολλές εφαρμογές, ιδιαίτερα όπου η υψηλή πυκνότητα κυκλώματος ή ο σημαντικός ηλεκτρικός εξοπλισμός απαιτεί μεγαλύτερο εσωτερικό όγκο. Μικρότερα συγκροτήματα ελέγχου, ωστόσο, μπορούν να εγκατασταθούν πιο κοντά στον εξοπλισμό που εξυπηρετούν.

Ένα επιτοίχιο περίβλημα μπορεί να κρατήσει επιλεγμένα ηλεκτρικά εξαρτήματα μακριά από το πάτωμα και να δημιουργήσει ένα καθορισμένο σημείο εγκατάστασης. Σε μια εγκατάσταση παραγωγής, αυτή η διάταξη μπορεί να είναι κατάλληλη για τοπικούς ελέγχους μηχανών ή βοηθητικό εξοπλισμό διανομής. Σε ένα εμπορικό κτίριο, μπορεί να φιλοξενήσει ορισμένα στοιχεία ελέγχου φωτισμού, κυκλώματα σέρβις ή εξαρτήματα αυτοματισμού κτιρίου.

Η εξοικονόμηση χώρου από μόνη της δεν καθορίζει την καλύτερη διάταξη τοποθέτησης. Η αντοχή του τοίχου, το υλικό τοποθέτησης, το βάρος του εξοπλισμού, οι θέσεις εισόδου καλωδίων, το άνοιγμα της πόρτας και η πρόσβαση για εξειδικευμένο προσωπικό επηρεάζουν τον προγραμματισμό εγκατάστασης. Το περίβλημα πρέπει επίσης να τοποθετηθεί έτσι ώστε να μην εμποδίζει διαδρόμους, διαδρομές έκτακτης ανάγκης ή άλλες υπηρεσίες κτιρίου.

Η δομή του περιβλήματος υποστηρίζει την ηλεκτρική οργάνωση

Μια καλά σχεδιασμένη ηλεκτρική εγκατάσταση απαιτεί περισσότερο από επαρκή χώρο για να χωρέσει τα εξαρτήματά της. Οι διακόπτες κυκλώματος, τα μπλοκ ακροδεκτών, τα ρελέ, τα τροφοδοτικά και οι συσκευές ελέγχου χρειάζονται μια οργανωμένη εσωτερική διάταξη που να υποστηρίζει ασφαλή καλωδίωση και αποτελεσματική επιθεώρηση. Η κακή τοποθέτηση εξαρτημάτων μπορεί να δυσκολέψει τον εντοπισμό των συνδέσεων και να αυξήσει τον χρόνο που απαιτείται για την αντιμετώπιση προβλημάτων.

Η διαμόρφωση μιας πόρτας παρέχει ένα κύριο άνοιγμα πρόσβασης στο εσωτερικό του περιβλήματος. Αυτή η διάταξη μπορεί να απλοποιήσει την πρόσβαση σε εσωτερικά εξαρτήματα σε συμπαγείς εγκαταστάσεις, ιδιαίτερα όπου η διάταξη του εξοπλισμού είναι σχετικά απλή. Η θέση του μεντεσέ, η αιώρηση της πόρτας, οι διατάξεις κλειδώματος, οι διαστάσεις της πλάκας τοποθέτησης και το χρησιμοποιήσιμο εσωτερικό βάθος επηρεάζουν την αποτελεσματικότητα της χρήσης του διαθέσιμου χώρου.

ΟΗλεκτρικό περίβλημα επιτοίχιας μονής πόρταςμπορεί να χρησιμεύσει ως φυσικό περίβλημα για επιλεγμένα ηλεκτρικά συγκροτήματα, αλλά η εσωτερική του χωρητικότητα πρέπει να αντιστοιχεί στον εξοπλισμό που εγκαθίσταται. Οι σχεδιαστές πρέπει να λάβουν υπόψη την ακτίνα κάμψης του καλωδίου, τους αγωγούς καλωδίωσης, την πρόσβαση στα τερματικά, τον διαχωρισμό των αγωγών, τις συνδέσεις γείωσης και τον χώρο για μελλοντική συντήρηση. Ένα συμπαγές εξωτερικό δεν πρέπει να έχει ως αποτέλεσμα ένα υπερπλήρες εσωτερικό.

Η ηλεκτρική ασφάλεια εξαρτάται από την πλήρη εγκατάσταση

Η ηλεκτρική ασφάλεια καθορίζεται από το συντονισμό των εξαρτημάτων, των προστατευτικών διατάξεων, της κατασκευής του περιβλήματος, των μεθόδων εγκατάστασης και των διαδικασιών λειτουργίας. Ένα περίβλημα βοηθά στον διαχωρισμό του ηλεκτρικού εξοπλισμού από το περιβάλλον και μπορεί να μειώσει την έκθεση σε τυχαία επαφή όταν έχει σχεδιαστεί και εγκατασταθεί σωστά. Ωστόσο, το περίβλημα από μόνο του δεν παρέχει πλήρη προστασία έναντι κάθε ηλεκτρικού ή περιβαλλοντικού κινδύνου.

Η προστασία από την εισροή σκόνης και νερού είναι ιδιαίτερα σημαντική όταν ο ηλεκτρικός εξοπλισμός λειτουργεί σε συνεργεία, αίθουσες εγκαταστάσεων, διαδρόμους σέρβις ή υπαίθριες τοποθεσίες. Η απαιτούμενη βαθμολογία προστασίας από εισροή εξαρτάται από τις συνθήκες εγκατάστασης και το επίπεδο έκθεσης. Τσιμούχες πόρτας, στυπιοθλίπτες καλωδίων, ανοίγματα εισόδου, συνδετήρες και η κατασκευή συναρμολόγησης μπορεί να επηρεάσουν την προστασία που επιτυγχάνεται από την ολοκληρωμένη εγκατάσταση.

Οι ρυθμίσεις γείωσης και συγκόλλησης πρέπει επίσης να είναι κατάλληλες για την κατασκευή του περιβλήματος και τις ισχύουσες ηλεκτρικές απαιτήσεις. Τα μεταλλικά περιβλήματα μπορεί να απαιτούν προστατευτική συγκόλληση για τη διατήρηση της ηλεκτρικής συνέχειας, ενώ άλλα δομικά υλικά έχουν διαφορετικές σχεδιαστικές εκτιμήσεις. Η προστασία από υπερένταση, το μέγεθος του αγωγού, η μόνωση, τα κενά εργασίας και η ασφαλής απομόνωση παραμένουν βασικά μέρη του συνολικού συστήματος.

Θερμική Διαχείριση σε Συμπαγείς Συναρμολογήσεις Διανομής

Καθώς τα ηλεκτρικά συστήματα γίνονται πιο συμπαγή, η διαχείριση θερμότητας γίνεται όλο και πιο σημαντικός παράγοντας σχεδιασμού. Οι συσκευές προστασίας κυκλώματος, τα εξαρτήματα μεταγωγής, οι μετασχηματιστές, τα τροφοδοτικά και άλλος εξοπλισμός μπορούν να παράγουν θερμότητα κατά τη λειτουργία. Όταν πολλές συσκευές λειτουργούν εντός περιορισμένου όγκου περιβλήματος, η συσσωρευμένη θερμότητα μπορεί να αυξήσει τις εσωτερικές θερμοκρασίες.

Η υπερβολική θερμοκρασία μπορεί να επηρεάσει την απόδοση του εξαρτήματος, τη διάρκεια ζωής και τη σταθερότητα του ευαίσθητου ηλεκτρονικού εξοπλισμού. Επομένως, ο θερμικός σχεδιασμός θα πρέπει να λαμβάνει υπόψη το αναμενόμενο ηλεκτρικό φορτίο, τις απώλειες εξαρτημάτων, τη θερμοκρασία περιβάλλοντος, τις διαστάσεις του περιβλήματος, τη θέση τοποθέτησης και τις διαθέσιμες διαδρομές απαγωγής θερμότητας.

Τα ανοίγματα εξαερισμού μπορούν να βοηθήσουν στη διαχείριση της θερμότητας σε κατάλληλα περιβάλλοντα, αλλά μπορεί επίσης να επηρεάσουν την προστασία από τη σκόνη και την υγρασία. Όπου πρέπει να διατηρηθεί η προστασία του περιβάλλοντος, ενδέχεται να απαιτούνται εναλλακτικές προσεγγίσεις θερμικής διαχείρισης. Ο κατάλληλος σχεδιασμός εξαρτάται από τα εγκατεστημένα εξαρτήματα και τις συνθήκες λειτουργίας και όχι μόνο από τη μορφή του περιβλήματος.

Πρόσβαση στη συντήρηση και μακροπρόθεσμη λειτουργική αποτελεσματικότητα

Οι απαιτήσεις συντήρησης συχνά επηρεάζουν την επιλογή του περιβλήματος όσο και το αρχικό κόστος εγκατάστασης ή το αποτύπωμα. Οι ηλεκτρολόγοι τεχνικοί πρέπει να αναγνωρίζουν κυκλώματα, να επιθεωρούν τις συνδέσεις, να αντικαθιστούν εξαρτήματα και να διερευνούν σφάλματα χωρίς περιττό εμπόδιο. Μια προσβάσιμη διάταξη περιβλήματος μπορεί να υποστηρίξει αυτές τις εργασίες και να μειώσει τον χρόνο που αφιερώνεται στον εντοπισμό μεμονωμένων συσκευών.

Οι καθαρές ετικέτες, τα ενημερωμένα χρονοδιαγράμματα κυκλωμάτων, τα διαγράμματα καλωδίωσης και η σταθερή αναγνώριση τερματικών είναι σημαντικά σε εγκαταστάσεις κάθε μεγέθους. Αυτές οι πρακτικές γίνονται ιδιαίτερα πολύτιμες σε εγκαταστάσεις όπου τα ηλεκτρικά συστήματα συντηρούνται από διαφορετικές ομάδες ή τροποποιούνται για αρκετά χρόνια. Η οργανωμένη εσωτερική καλωδίωση βοηθά επίσης τους τεχνικούς να κατανοήσουν τη σχέση μεταξύ των εισερχόμενων προμηθειών, των προστατευτικών συσκευών, των κυκλωμάτων ελέγχου και του συνδεδεμένου εξοπλισμού.

ΟΗλεκτρικό περίβλημα επιτοίχιας μονής πόρταςμπορεί να υποστηρίξει την πρόσβαση ρουτίνας όπου η θέση και η εσωτερική του διάταξη επιτρέπουν την πλήρη άνοιγμα της πόρτας και την ασφαλή πρόσβαση στον εγκατεστημένο εξοπλισμό. Ο σχεδιασμός συντήρησης θα πρέπει να περιλαμβάνει επαρκή απόσταση εργασίας, κατάλληλες διαδικασίες απομόνωσης και διάταξη που να επιτρέπει την επιθεώρηση χωρίς να διαταράσσονται οι άσχετες καλωδιώσεις.

Πρότυπα και επαλήθευση στη διανομή χαμηλής τάσης

Τα συγκροτήματα διανομής χαμηλής τάσης υπόκεινται σε τεχνικές απαιτήσεις και απαιτήσεις ασφαλείας που ποικίλλουν ανάλογα με την προβλεπόμενη χρήση, τη διαμόρφωση και τη θέση εγκατάστασης. Η σειρά IEC 61439 απευθύνεται σε συγκροτήματα διακοπτών και μηχανισμών ελέγχου χαμηλής τάσης, συμπεριλαμβανομένων απαιτήσεων που σχετίζονται με την κατασκευή, τα τεχνικά χαρακτηριστικά και την επαλήθευση. Το IEC 61439-1 παρέχει γενικούς κανόνες, ενώ άλλα εξαρτήματα αφορούν συγκεκριμένους τύπους συγκροτημάτων και εφαρμογές.

Ένα άδειο περίβλημα και ένα ολοκληρωμένο ηλεκτρικό συγκρότημα δεν είναι ισοδύναμα από την άποψη της συμμόρφωσης. Η συμμόρφωση εξαρτάται από τη σχετική κατηγορία προϊόντος, τα εγκατεστημένα εξαρτήματα, το σχέδιο συναρμολόγησης και τις ισχύουσες διαδικασίες επαλήθευσης. Ένα περίβλημα δεν πρέπει να θεωρείται ότι επιβεβαιώνει τη συμμόρφωση για το πλήρες σύστημα διανομής απλώς και μόνο επειδή φιλοξενεί ηλεκτρικό εξοπλισμό.

Η τεκμηρίωση σχεδιασμού, οι βαθμολογίες εξαρτημάτων, οι εκτιμήσεις για την αύξηση της θερμοκρασίας, τα προστατευτικά μέτρα και οι οδηγίες εγκατάστασης συμβάλλουν σε μια σωστά σχεδιασμένη διάταξη. Οι τοπικοί ηλεκτρικοί κώδικες και οι προδιαγραφές έργων ενδέχεται να εισάγουν πρόσθετες απαιτήσεις, ιδιαίτερα σε βιομηχανικές εγκαταστάσεις, δημόσια κτίρια και εξειδικευμένες υποδομές.

Ο συνεχής ρόλος των επιτοίχιων περιβλημάτων

Η σύγχρονη διανομή ισχύος συνδυάζει τον κεντρικό εξοπλισμό τροφοδοσίας με μικρότερα συγκροτήματα τοποθετημένα κοντά στα φορτία και τα συστήματα που εξυπηρετούν. Αυτή η διάταξη μπορεί να βελτιώσει την οργάνωση των τοπικών ελέγχων και των κυκλωμάτων υποστήριξης, υπό την προϋπόθεση ότι κάθε εγκατάσταση έχει σχεδιαστεί σύμφωνα με τις ηλεκτρικές απαιτήσεις και το περιβάλλον λειτουργίας της.

ΟΗλεκτρικό περίβλημα επιτοίχιας μονής πόρταςπαραμένει σχετικό όταν ένα συμπαγές, προσβάσιμο περίβλημα είναι κατάλληλο για τον προβλεπόμενο εξοπλισμό. Ο ρόλος του είναι πρακτικός και όχι τεχνολογικός: παρέχει μια φυσική δομή για την οργάνωση και την προστασία επιλεγμένων ηλεκτρικών εξαρτημάτων σε μια ευρύτερη αρχιτεκτονική διανομής.

Καθώς η ηλεκτρική υποδομή συνεχίζει να αναπτύσσεται, η επιλογή του περιβλήματος θα παραμείνει συνδεδεμένη με πολλές θεμελιώδεις μηχανολογικές προτεραιότητες: αποτελεσματική χρήση του χώρου, ασφαλής πρόσβαση, κατάλληλη περιβαλλοντική προστασία, θερμική απόδοση, καθαρή οργάνωση καλωδίωσης και δυνατότητα συντήρησης. Αυτοί οι παράγοντες βοηθούν στον προσδιορισμό του εάν μια μορφή περιβλήματος ταιριάζει σε μια συγκεκριμένη εγκατάσταση και πόσο αποτελεσματικά μπορεί να λειτουργήσει το ολοκληρωμένο ηλεκτρικό σύστημα κατά τη διάρκεια ζωής του.
