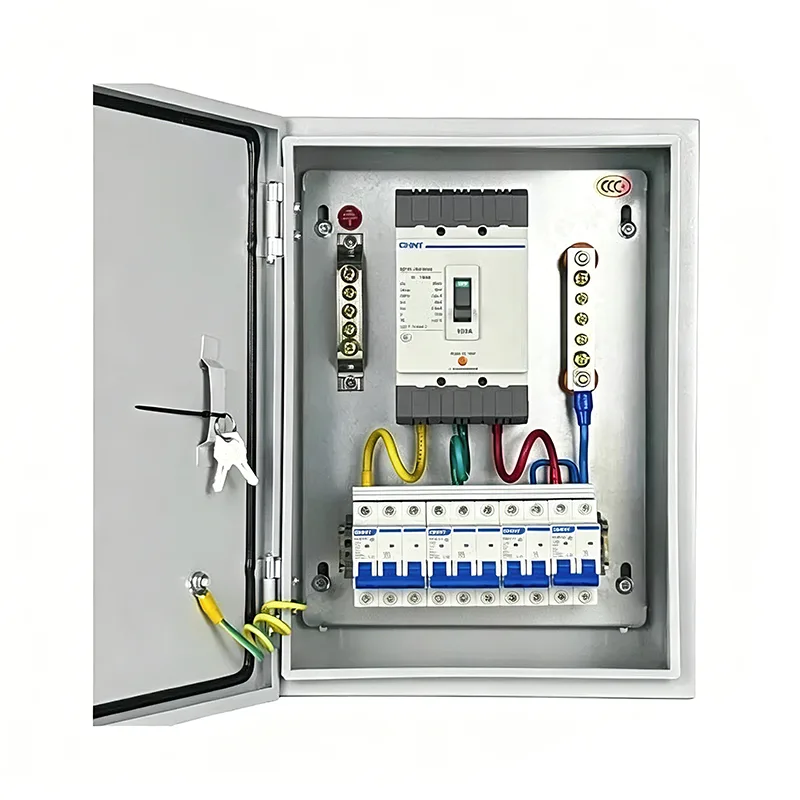

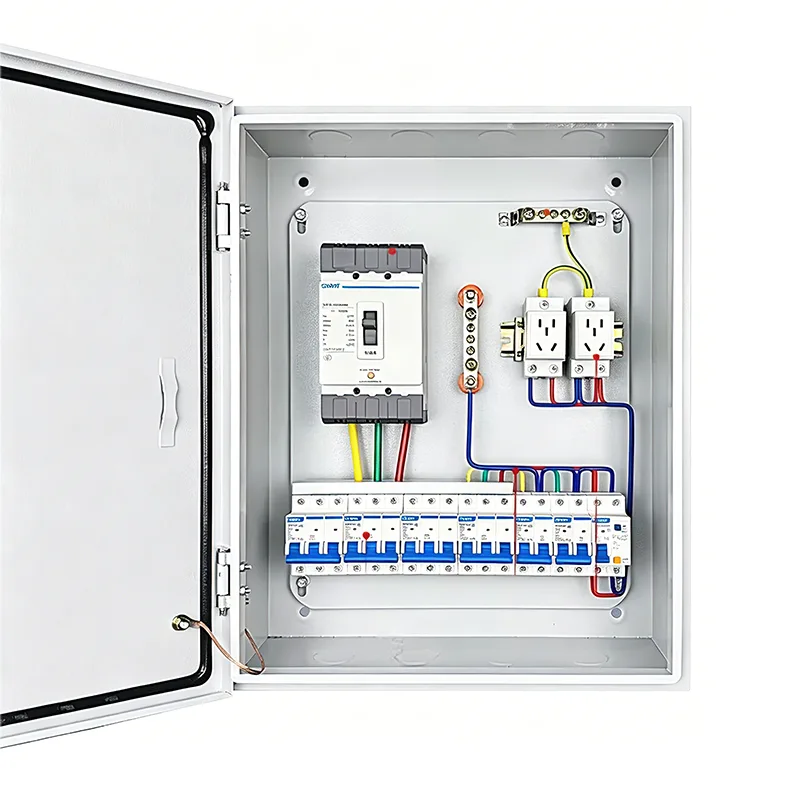

Μικρό πλήρες σετ κιβωτίων διανομής ισχύος

Το μικρό πλήρες σετ κιβωτίων διανομής ισχύος ενσωματώνει διάφορα ηλεκτρικά εξαρτήματα σύμφωνα με ένα συγκεκριμένο σχέδιο κυκλώματος, εγκατεστημένο σε ένα μικρό μεταλλικό ντουλάπι. Αν και μικρό, είναι μια ολοκληρωμένη μονάδα συστήματος ισχύος. Η Shangming είναι ο προμηθευτής αυτού του προϊόντος και παρέχουμε επίσης διάφορους άλλους τύπους ντουλαπιών και κιβωτίων διανομής.

Σύνθεση προϊόντος

Το Small Complete Set of Power Distribution Boxes της Shangming διαθέτει προηγμένο σχεδιασμό και αξιόπιστη ποιότητα. Από πλευράς εξαρτημάτων, αυτή η σειρά δεν είναι απλώς μια συλλογή πολλαπλών κουτιών διανομής, αλλά μάλλον μια συλλογή σπονδυλωτών μονάδων επιστημονικά διαμορφωμένη με βάση τη λογική του ηλεκτρικού συστήματος, τη λειτουργική διαίρεση και τον συντονισμό εγκατάστασης.

1. Σύστημα υποστήριξης Box

Αυτό το εξάρτημα είναι υπεύθυνο για τη φυσική προστασία του κουτιού.

Κέλυφος: Συνήθως κατασκευάζεται από πλάκα χάλυβα ψυχρής έλασης ή από ανοξείδωτο χάλυβα.

Ράγες στερέωσης: Τυπικές μεταλλικές ράγες τοποθετημένες οριζόντια μέσα στο κουτί για γρήγορη τοποθέτηση των αυτόματων διακοπτών και άλλων εξαρτημάτων.

Πάνελ: Εξοπλισμένο με πόρτα. είναι διαθέσιμη μια προσαρμόσιμη πόρτα παραθύρου προβολής, η οποία εκθέτει μόνο τη λαβή λειτουργίας του διακόπτη κυκλώματος για την αποφυγή τυχαίας επαφής με ηλεκτροφόρα μέρη.

2. Πρωτεύον Σύστημα Διανομής

Το κύριο σύστημα διανομής χειρίζεται τη διανομή ισχύος, παρέχοντας έλεγχο και προστασία.

Main Circuit Breaker: Ο κεντρικός διακόπτης ελέγχου για ολόκληρο το κιβώτιο, που χρησιμοποιείται για έκτακτες διακοπές ρεύματος ή συντήρηση.

Miniature Circuit Breaker: Παρέχει προστασία υπερφόρτωσης και βραχυκυκλώματος για κάθε κύκλωμα διακλάδωσης.

Συσκευή υπολειπόμενου ρεύματος (RCD): Παρακολουθεί τη διαρροή ρεύματος και διακόπτει αμέσως την τροφοδοσία σε περίπτωση κινδύνου ηλεκτροπληξίας.

Προστατευτικό υπέρτασης: Απορροφά τη στιγμιαία υψηλή τάση που παράγεται από κεραυνούς ή διακυμάνσεις του δικτύου ηλεκτρικής ενέργειας, προστατεύοντας τις κατάντη ηλεκτρικές συσκευές ακριβείας.

3. Βοηθητικό σύστημα και σύστημα παρακολούθησης

Ενδεικτικές λυχνίες: Κόκκινο για λειτουργία, πράσινο για στάση, κίτρινο για σφάλμα, που εμφανίζει την τρέχουσα κατάσταση ισχύος.

Όργανο μέτρησης: Μικρός μετρητής ενέργειας DIN τοποθετημένος σε ράγα για παρακολούθηση τάσης, ρεύματος ή κατανάλωσης ισχύος.

Μπλοκ ακροδεκτών: Για τακτοποιημένη σύνδεση εξωτερικών καλωδίων φορτίου, διευκολύνοντας τη μελλοντική συντήρηση.

4. Ηλεκτρικές συνδέσεις και εξαρτήματα

Δίαυλος: Χάλκινοι δίαυλοι σε σχήμα χτένας ή πιρουνιού, που αντικαθιστούν τους ακατάστατους βραχυκυκλωτήρες, κάνουν τις συνδέσεις μεταξύ των αυτόματων διακοπτών πιο συμπαγείς και μειώνουν την παραγωγή θερμότητας.

Γείωση και ουδέτερος δίαυλος: Χρησιμοποιεί αποκλειστικές χάλκινες λωρίδες για τη κεντρική σύνδεση του ουδέτερου και του αγωγού γείωσης όλων των κυκλωμάτων.

Εσωτερική πλεξούδα καλωδίωσης: Επιβραδυντικά φλόγας καλώδια που πληρούν τις τρέχουσες απαιτήσεις διαβάθμισης, περνούν μέσα από δίσκους καλωδίων με σαφείς σημάνσεις αριθμού καλωδίων.

Πώς να επιλέξετε το σωστό πλήρες κουτί διανομής;

Πριν ξεκινήσετε ένα έργο, είναι σημαντικό να προσδιορίσετε σωστά την πλήρη διαμόρφωση του κουτιού διανομής. Η ακατάλληλη επιλογή μπορεί να οδηγήσει σε λειτουργικό πλεονασμό, σπατάλη κόστους, δυσκολίες εγκατάστασης ή περιορισμένη μελλοντική επέκταση.

Βήμα 1: Καθορίστε τα σενάρια εφαρμογής και τα χαρακτηριστικά φόρτωσης

Επιβεβαιώστε τις ακόλουθες ερωτήσεις:

1. Πού θα χρησιμοποιηθεί;

Εσωτερικό εργαστήριο στεγνώματος → Επαρκεί το IP40

Εξωτερικό δωμάτιο/αντλία δωμάτιο/παραθαλάσσιο → Απαιτείται IP54/IP65, υλικό από ανοξείδωτο χάλυβα

2. Τι εξοπλισμό θα τροφοδοτήσει;

Φωτισμός/πρίζες: Μονοφασικό, χαμηλό ρεύμα (≤32A)

Κινητήρες/μηχανές συγκόλλησης: Τριφασικό, υψηλό ρεύμα (≥32A), απαιτεί θερμικά ρελέ/μολυσματικά

Έξυπνες συσκευές: Απαιτεί 24V DC, διεπαφή επικοινωνίας

3. Απαιτείται αυτοματοποιημένος έλεγχος;

Manual Start/Stop → Basic Power Box

Αυτόματη Λογική/Απομακρυσμένη Παρακολούθηση → Απαιτεί κουτί PLC/HMI

Βήμα 2: Υπολογίστε τις ηλεκτρικές παραμέτρους και προσδιορίστε την χωρητικότητα

1. Εκτίμηση Συνολικού Φορτίου

Αναφέρετε την ισχύ (kW) και την τάση λειτουργίας όλου του ηλεκτρικού εξοπλισμού. Εάν δυσκολεύεστε, η τεχνική ομάδα της Shangming μπορεί να σας βοηθήσει να επιβεβαιώσετε.

Υπολογίστε το συνολικό ρεύμα, λαμβάνοντας υπόψη έναν συντελεστή συγχρονισμού Kx = 0,7–0,9.

Παράδειγμα:

3 κινητήρες x 5,5 kW (380V) → Ρεύμα μονοκινητήρα ≈ 11A, συνολικό ρεύμα ≈ 3 × 11 × 0,8 = 26,4A;

Φωτισμός 5kW (220V) → Ρεύμα ≈ 23A;

Συνιστάται η κύρια γραμμή εισερχόμενων ≥63A.

2. Σχεδιασμός κυκλωμάτων κλάδων

Κάθε τύπος φορτίου πρέπει να έχει ένα ανεξάρτητο κύκλωμα για την αποφυγή παρεμβολών. Ρεύμα μονού κυκλώματος ≤ 80% της ονομαστικής τιμής του διακόπτη κυκλώματος.

Σημαντικός εξοπλισμός συνιστάται να υπάρχει ξεχωριστό κύκλωμα + UPS.

Βήμα 3: Προσδιορίστε τον αριθμό και τον συνδυασμό των περιβλημάτων

Απλό σενάριο: 1 ενσωματωμένο περίβλημα

Σενάριο μεσαίου-σύνθετου: 2–3 περιβλήματα

Υψηλή πολυπλοκότητα και υψηλές απαιτήσεις ασφάλειας: 3–6 περιβλήματα

Βήμα 4: Επιλέξτε επίπεδο προστασίας και υλικό

Τα προϊόντα της Shangming προσφέρουν επίπεδα προστασίας από IP30 έως IP66 και τα υλικά περιλαμβάνουν χάλυβα ψυχρής έλασης και ανοξείδωτο χάλυβα.

Εάν έχετε απαιτήσεις ασφάλειας και ευφυΐας και πρέπει να βελτιώσετε την ευκολία της μελλοντικής συντήρησης με βάση τη συγκεκριμένη τοποθεσία εγκατάστασης, επικοινωνήστε μαζί μας. Η Shangming θα εξετάσει τη σκοπιμότητα και θα παράσχει μια προσφορά και δείγματα εντός 1-2 εργάσιμων ημερών με βάση τα σχέδια και τις τεχνικές απαιτήσεις.

FAQ

Ε: Γιατί να επιλέξετε ένα μικρό πλήρες σετ κουτιών διανομής ισχύος αντί για ένα μεγάλο ντουλάπι;

Α: Μικρά, πλήρη κουτιά διανομής μπορούν να συνδυαστούν ευέλικτα με διαφορετικά λειτουργικά περιβλήματα σύμφωνα με τις πραγματικές ανάγκες. Ορισμένα καλώδια και εξαρτήματα είναι προενσωματωμένα στο εργοστάσιο, καθιστώντας την επιτόπια εγκατάσταση απλούστερη και ταχύτερη και κατάλληλα για περιορισμένους ή ακανόνιστους χώρους. Κατά τη συντήρηση, η λειτουργική ζώνη είναι σαφώς καθορισμένη, διευκολύνοντας την αντιμετώπιση προβλημάτων και την επισκευή.

Ε: Πώς να εκτελείτε καθημερινή συντήρηση και επιθεώρηση;

Α: Ελέγχετε την κατάσταση λειτουργίας όλων των διακοπτών κυκλώματος και των επαφών ανά τρίμηνο για να βεβαιωθείτε ότι δεν υπάρχει υπερθέρμανση ή χαλάρωση.

Καθαρίζετε τακτικά τη σκόνη που συσσωρεύεται στο εσωτερικό του περιβλήματος, ειδικά τον ανεμιστήρα ψύξης και τα φίλτρα. Ελέγξτε τις στεγανοποιήσεις του πλαισίου της πόρτας για γήρανση και ρωγμές και αντικαταστήστε τις εάν χρειάζεται.

Καταγράψτε τα αποτελέσματα της επιθεώρησης και τις διορθωτικές ενέργειες μετά από κάθε συντήρηση για ιχνηλασιμότητα.
