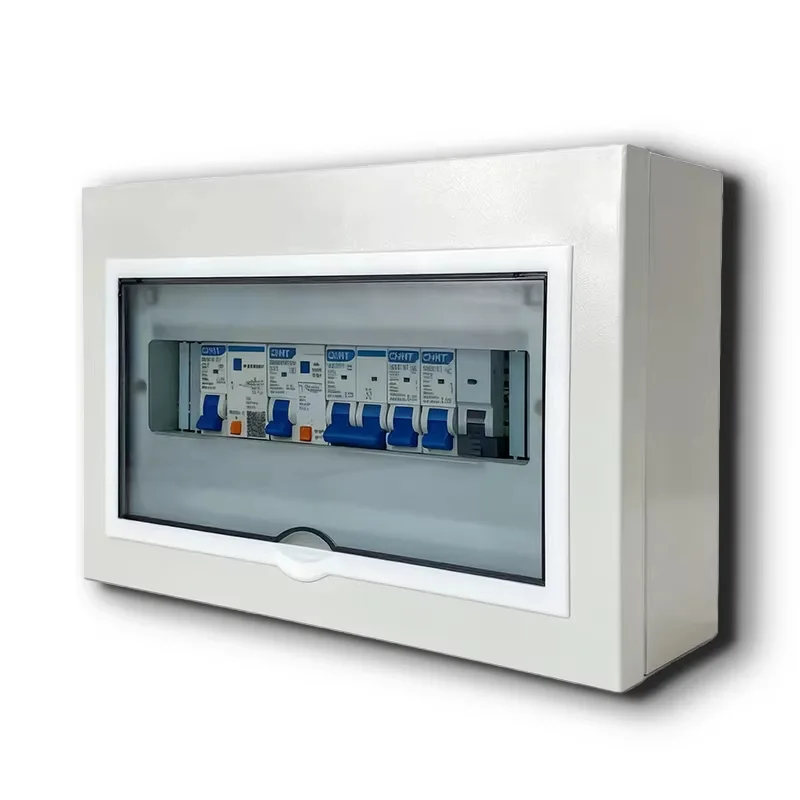

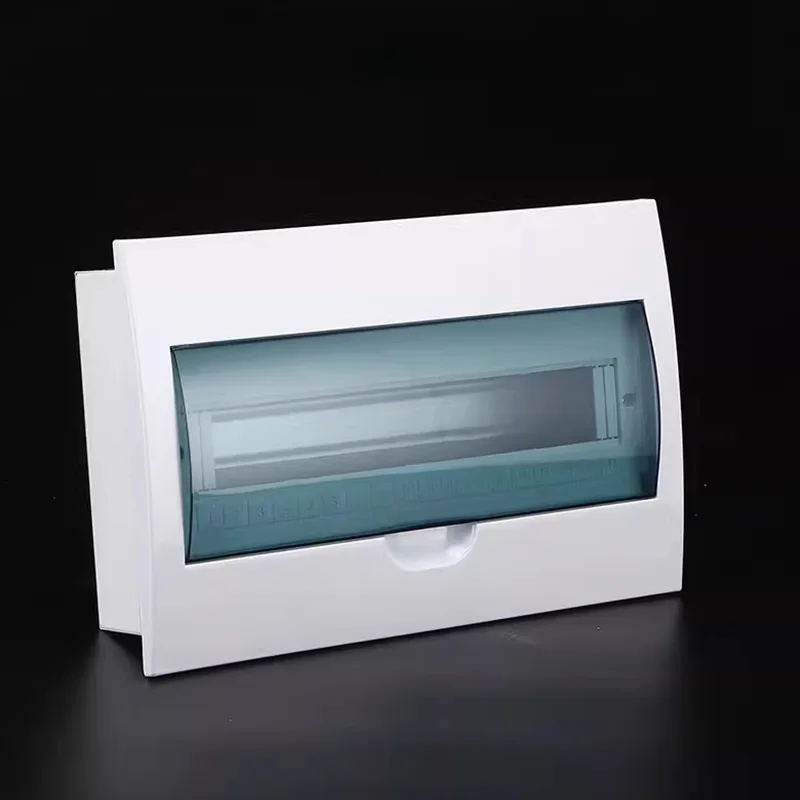

Συμπαγές περίβλημα κουτιού διανομής πολλαπλών κυκλωμάτων

Η Shangming είναι επαγγελματίας κατασκευαστής συμπαγών περιβλημάτων κουτιών διανομής πολλαπλών κυκλωμάτων, προσφέροντας απευθείας πωλήσεις στο εργοστάσιο και παρέχοντας προσαρμοσμένες λύσεις και ολοκληρωμένη εξυπηρέτηση μετά την πώληση. Αυτό το προϊόν είναι κατάλληλο για περιβάλλοντα με περιορισμένο χώρο εγκατάστασης, με συμπαγές μέγεθος και διάταξη εσωτερικού κυκλώματος υψηλής πυκνότητας, που επιτρέπει την ασφαλή διανομή ισχύος πολλαπλών κυκλωμάτων σε περιορισμένες περιοχές και εξαλείφει την ανάγκη για πολλαπλά εξωτερικά κουτιά μονού κυκλώματος.

Βασικά πλεονεκτήματα

Εάν επιθυμείτε μικροσκοπική, αρθρωτή και έξυπνη διανομή ισχύος για το έργο σας, τα συμπαγή κουτιά διανομής πολλαπλών κυκλωμάτων είναι πιο κατάλληλα από τα παραδοσιακά κουτιά μονού κυκλώματος ή τα μεγάλα ντουλάπια διανομής.

1. Εξοικονόμηση χώρου

Τα συμπαγή κουτιά διανομής διαθέτουν λεπτό σχεδιασμό, με τυπικό βάθος μόνο 70–100 mm, που ενσωματώνονται εύκολα σε ελαφριά χωρίσματα, πίσω πάνελ επίπλων, περιβλήματα εξοπλισμού ή στενούς ηλεκτρικούς άξονες, καταλαμβάνοντας ελάχιστο χώρο.

Μέσα σε περιορισμένους χώρους, η υψηλή πυκνότητα κυκλώματος, που ενσωματώνει 8–24 μικροσκοπικούς διακόπτες κυκλώματος, εξοικονομεί πάνω από 60% του χώρου εγκατάστασης σε σύγκριση με τη διανομή πολλαπλών κουτιών μονού κυκλώματος.

Εάν χρειάζεται, μπορούμε να προσαρμόσουμε διαμορφώσεις που υποστηρίζουν παράλληλη επέκταση, επιτρέποντας σε οριζόντιους συνδυασμούς να σχηματίσουν μονάδες διανομής μεγαλύτερης χωρητικότητας.

2. Ασφάλεια

Τα περιβλήματα του κουτιού διανομής της Shangming είναι κατασκευασμένα από μέταλλο υψηλής ποιότητας, με επιλογές για γαλβανισμένο χάλυβα ή ανοξείδωτο χάλυβα 304, καταστέλλοντας αποτελεσματικά την εξάπλωση της φωτιάς.

Κάθε κύκλωμα είναι εξοπλισμένο με ανεξάρτητη προστασία υπερφόρτωσης και βραχυκυκλώματος, εξασφαλίζοντας ακριβή απομόνωση σφαλμάτων.

Κάλυψη ευρείας βαθμολογίας προστασίας IP:

Εσωτερική χρήση: IP20–IP40, προστατεύει από την επαφή με τα δάχτυλα και τα στερεά ξένα αντικείμενα.

Χρήση σε εξωτερικό ή υγρό περιβάλλον: Μεταλλικό περίβλημα IP54, ανθεκτικό στη σκόνη και στα πιτσιλίσματα, κατάλληλο για μπάνια, μπαλκόνια, κουτιά εξοπλισμού εξωτερικού χώρου κ.λπ.

3. Εύκολη εγκατάσταση και συντήρηση

Το Compact Multi-Circuit Distribution Box Enclosure διατίθεται προεγκατεστημένο με τυποποιημένες ράγες DIN. Χρησιμοποιούμε διακόπτες κυκλώματος κύριας μάρκας (Schneider Electric, ABB κ.λπ.) για άμεση τοποθέτηση, εξαλείφοντας την ανάγκη για διάτρηση ή βίδες.

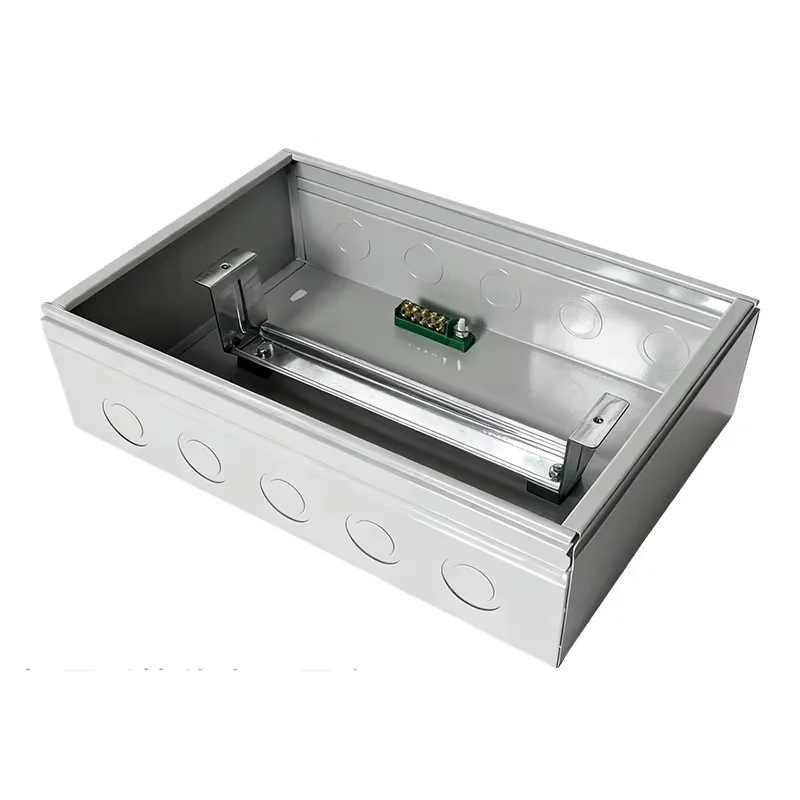

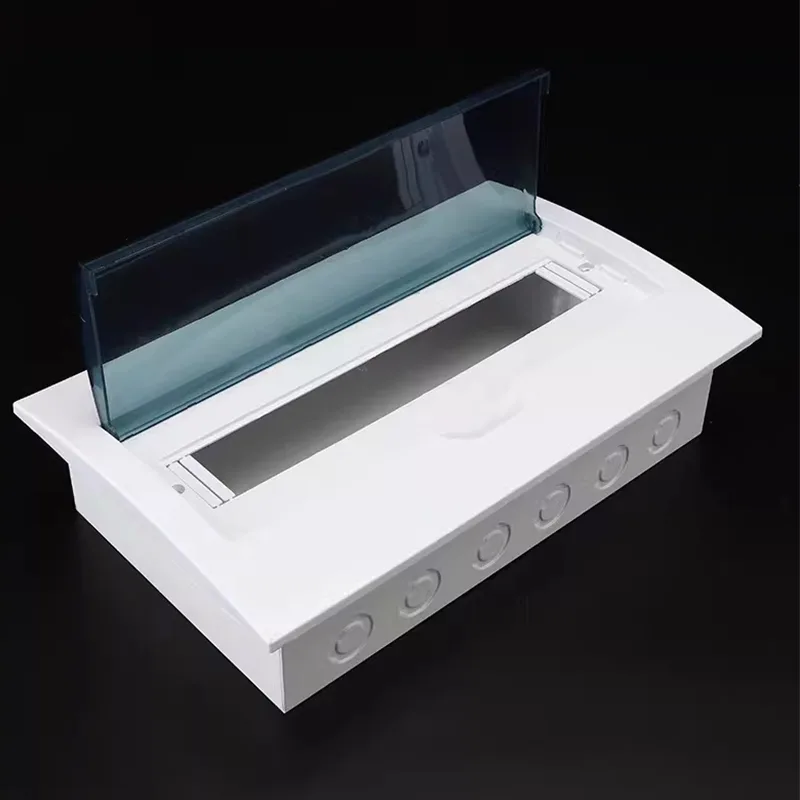

Παρέχονται οπές κλεισίματος Φ20/25 mm στο επάνω, κάτω και πίσω μέρος για είσοδο και έξοδο καλωδίου πολλαπλών κατευθύνσεων, που φιλοξενούν διαφορετικές διαδρομές καλωδίωσης.

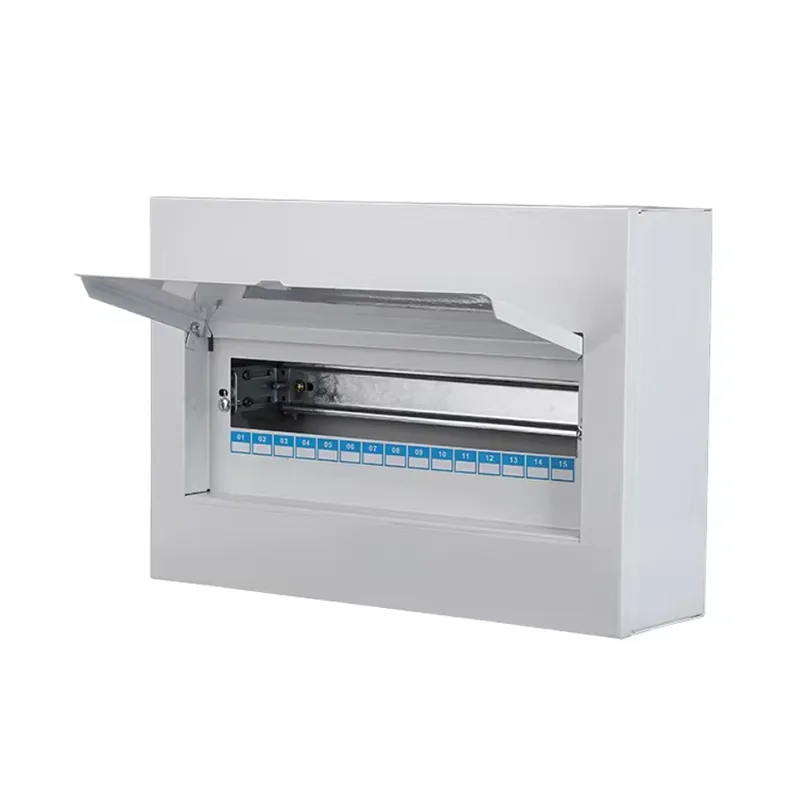

Η πόρτα χρησιμοποιεί κουμπωτό ή αρθρωτό σχεδιασμό, που επιτρέπει το άνοιγμα με το ένα χέρι. Οι περιοχές ετικετών κυκλωμάτων παρέχονται στο εσωτερικό της πόρτας ή του πίνακα, υποστηρίζοντας έντυπους ή χειρόγραφους σχολιασμούς.

4. Διατίθεται πλήρης προσαρμογή

Διαθέσιμα υλικά: Σίδερο, γαλβανισμένο φύλλο, ανοξείδωτο ατσάλι 201, ανοξείδωτο ατσάλι 304.

Υποστήριξη μη τυπικού μεγέθους: Προσφέρουμε πλήρη προσαρμογή του πλάτους, του ύψους και του βάθους για να ταιριάζει με τα ανοίγματα ειδικού εξοπλισμού ή το πάχος των τοίχων του κτιρίου.

Λειτουργικές μονάδες: Μπορούν να προεγκατασταθούν με προστατευτικά υπέρτασης, έξυπνους μετρητές, μονάδες τηλεχειρισμού, υποδοχές USB κ.λπ.

Προσαρμογή εμφάνισης: Υποστηρίζει έγχρωμο ψεκασμό RAL, φινίρισμα από βουρτσισμένο ανοξείδωτο χάλυβα και εκτύπωση μεταξοτυπίας λογότυπου, ενσωματώνοντας σε στυλ εσωτερικού σχεδιασμού υψηλής τεχνολογίας.

Πώς να προσδιορίσετε τον απαιτούμενο αριθμό κυκλωμάτων;

Μπορεί να αντιμετωπίσετε αυτήν την ερώτηση κατά τη διαδικασία επιλογής. Το Shangming παρέχει μια μέθοδο τριών σταδίων για την αρχική αξιολόγηση.

1. Διαχωρίστε τα κυκλώματα κατά λειτουργική περιοχή

Αυτή είναι η πιο βασική στατιστική μέθοδος. Μια τυπική σύγχρονη διαμόρφωση συνιστά συνήθως τον διαχωρισμό των συσκευών υψηλής ισχύος από τα γενικά ηλεκτρικά κυκλώματα:

● Κυκλώματα φωτισμού: Συνιστώνται τουλάχιστον 1-2 κυκλώματα, ελεγχόμενα ανά περιοχή για να αποφευχθεί βραχυκύκλωμα σε μια περιοχή που προκαλεί σκοτάδι σε όλο το σπίτι.

● Γενικές πρίζες: Κατανέμετε ανάλογα με τον αριθμό των δωματίων, συνήθως ένα κύκλωμα για κάθε 3-5 δωμάτια.

● Ειδικά κυκλώματα υψηλής ισχύος: Αυτό είναι ζωτικής σημασίας. Τα κλιματιστικά, οι θερμοσίφωνες, οι φούρνοι, τα πλυντήρια πιάτων, τα στεγνωτήρια κ.λπ., με ονομαστική ισχύ ≥1,5 kW, πρέπει να καταλαμβάνουν το καθένα ένα ανεξάρτητο κύκλωμα.

● Κουζίνα και μπάνιο: Λόγω του υγρού περιβάλλοντος και των συγκεντρωμένων συσκευών, συνιστάται η εγκατάσταση ξεχωριστού κυκλώματος υπολειπόμενου ρεύματος (RCD).

2. Υπολογίστε το πλάτος της μονάδας

Χρησιμοποιούμε "Way" ή "Module" για τη μέτρηση της χωρητικότητας.

1 Μονάδα = 18 mm (δηλαδή, το πλάτος ενός μονοπολικού διακόπτη MCB).

RCCB/RCBO: Συνήθως καταλαμβάνει 2 μονάδες, δηλαδή 36 mm.

Κύριος διακόπτης: Συνήθως καταλαμβάνει 2-4 μονάδες.

Τύπος υπολογισμού: Σύνολο απαιτούμενων μονάδων = (Αριθμός μονοπολικών διακοπτών x 1) + (αριθμός διακόπτη διπολικού/υπολειπόμενου ρεύματος x 2) + (Κύριος διακόπτης x 2/4)

3. Αρχή Κράτησης 20%.

Ποτέ μην γεμίζετε πλήρως το κουτί διανομής. Το να αφήνεις περιθώρια για μελλοντική επέκταση είναι ένα βιομηχανικό πρότυπο. Λοιπόν, γιατί να αφήσετε χώρο;

Μελλοντική επέκταση: Όταν προσθέτετε συστήματα επιτήρησης, έξυπνα οικιακά συστήματα ή νέες συσκευές στο μέλλον, δεν θα χρειαστεί να αντικαταστήσετε ολόκληρο το κουτί.

Χώρος απαγωγής θερμότητας: Σε ένα συμπαγές κουτί πολλαπλών κυκλωμάτων, ο δεσμευμένος χώρος βοηθά στη μεταφορά του αέρα, μειώνοντας τον κίνδυνο ενεργοποίησης των διακοπτών λόγω υπερθέρμανσης.

Σύσταση: Εάν υπολογίσετε ότι χρειάζεστε 10 κυκλώματα, επιλέξτε ένα κουτί 12 κυκλωμάτων. αν υπολογίσετε ότι χρειάζεστε 18 κυκλώματα, επιλέξτε ένα κουτί 24 κυκλωμάτων.

Πίνακας αναφοράς τυπικού σεναρίου

Το Shangming Electric υποστηρίζει την ακριβή επιλογή του μοντέλου σας. Προσφέρουμε:

Δωρεάν παροχή συμβουλών σχετικά με τη διάταξη του κυκλώματος: Στείλτε μας τη λίστα του εξοπλισμού σας και θα σας προτείνουμε κατάλληλα μοντέλα περιβλήματος.

Πολλαπλοί αρθρωτοί συνδυασμοί: Τα τυπικά μεγέθη περιλαμβάνουν 12, 18, 24 και 36 ενότητες. Υποστηρίζεται επίσης η μη τυπική προσαρμογή.

Προεγκατεστημένη ράγα DIN + επιλογή διακόπτη κυκλώματος: Προσυναρμολογημένη σύμφωνα με το σχέδιο κυκλώματος σας, έτοιμη για χρήση κατά την άφιξη.
