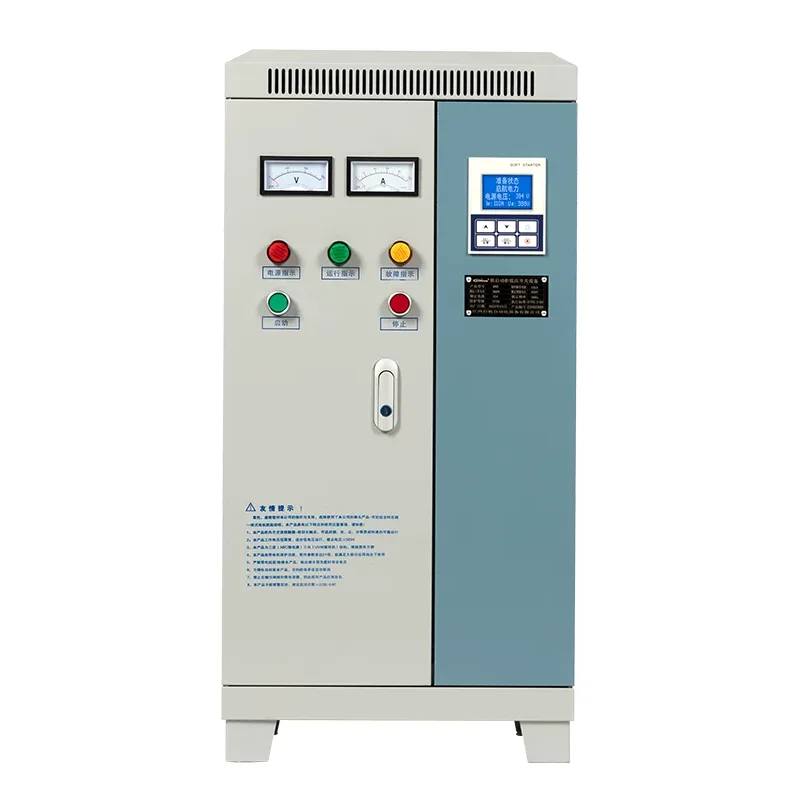

Ντουλάπι διανομής ισχύος μαλακής εκκίνησης χαμηλής τάσης

Η Shangming είναι κατασκευαστής και προμηθευτής ντουλαπιών διανομής ηλεκτρικής ενέργειας χαμηλής τάσης εκκίνησης από την Κίνα. Αυτός ο εξοπλισμός υψηλής απόδοσης, υψηλής ποιότητας όχι μόνο εκτελεί συμβατικές λειτουργίες διανομής ισχύος, αλλά ελέγχει επίσης το ρεύμα εκκίνησης και τη ροπή του κινητήρα μέσω της τεχνολογίας μαλακής εκκίνησης, μειώνοντας τα ηλεκτρικά και μηχανικά χτυπήματα.

Γιατί χρειάζεται ένα ντουλάπι διανομής μαλακού εκκινητή χαμηλής τάσης;

Η παραδοσιακή εκκίνηση πλήρους τάσης παρουσιάζει δύο σημαντικά προβλήματα:

Αύξηση ρεύματος: Το ρεύμα εκκίνησης μπορεί να φτάσει 5-7 φορές το ονομαστικό ρεύμα, προκαλώντας εύκολα μια ξαφνική πτώση της τάσης του δικτύου, επηρεάζοντας τον άλλο εξοπλισμό στην ίδια γραμμή και προκαλώντας ακόμη και την εσφαλμένη ενεργοποίηση των αυτόματων διακοπτών.

Μηχανική φθορά: Η τεράστια στιγμιαία ροπή μπορεί να ασκήσει τεράστιο αντίκτυπο στους άξονες του κινητήρα, τους ιμάντες, τους μειωτήρες ή τους αγωγούς αντλιών νερού, μειώνοντας τη διάρκεια ζωής του εξοπλισμού.

Ωστόσο, εάν επιλέξετε το ντουλάπι διανομής μαλακού εκκινητή μας χαμηλής τάσης, μπορείτε να ελέγξετε την τάση μέσω θυρίστορ, επιτρέποντας στον κινητήρα να ανέβει ομαλά από τη μηδενική τάση στην ονομαστική τάση. Το ρεύμα εκκίνησης περιορίζεται συνήθως σε περίπου 2-3 ​​φορές το ονομαστικό ρεύμα.

Αρχή Εργασίας

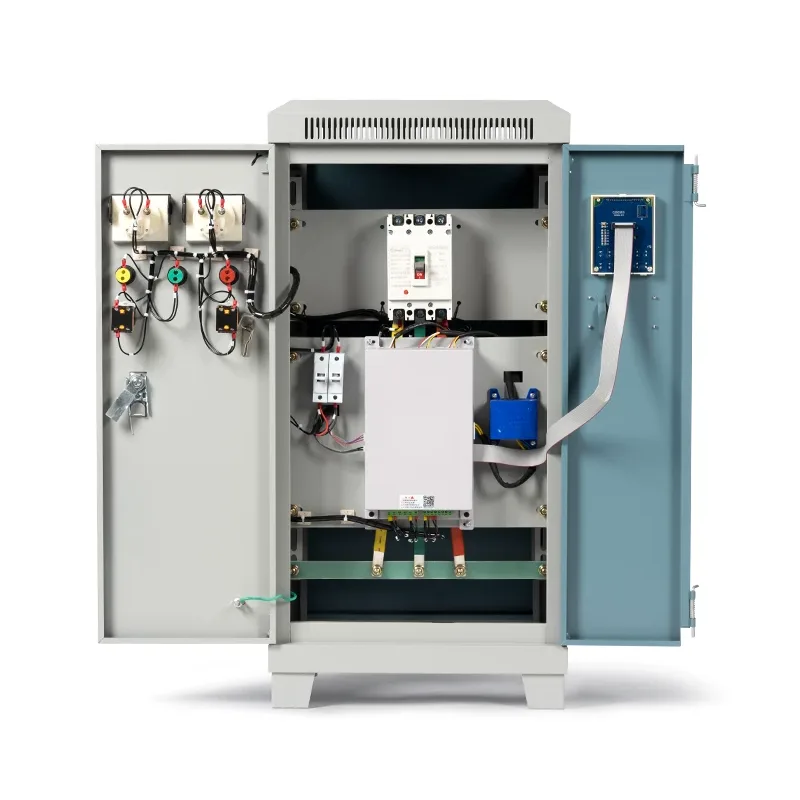

Κατά τη φάση εκκίνησης, το ντουλάπι διανομής ισχύος μαλακής εκκίνησης χαμηλής τάσης αλλάζει τη γωνία αγωγής των θυρίστορ, αυξάνοντας σταδιακά την τάση που εφαρμόζεται στον κινητήρα, επιτρέποντας ομαλή εκκίνηση.

Μετά την εκκίνηση, ο επαφές bypass εμπλέκεται και ο μαλακός εκκινητής εισέρχεται σε κατάσταση ηρεμίας. Κατά τη διακοπή, ελέγχει επίσης τη σταδιακή μείωση της τάσης, αποτρέποντας τα φαινόμενα κρούσης νερού που προκαλούνται από ξαφνική διακοπή λειτουργίας.

Εάν δεν χρησιμοποιείται μαλακός εκκινητής και χρησιμοποιείται ένας παραδοσιακός κινητήρας, η απότομη αύξηση του ρεύματος κατά την εκκίνηση μπορεί να οδηγήσει σε διάφορα προβλήματα όπως πτώση τάσης, πρόσκρουση εξοπλισμού, διακυμάνσεις του δικτύου και μηχανική φθορά.

Τεχνικές Παράμετροι

Σενάρια εφαρμογής

Τα ερμάρια διανομής μαλακών εκκινητήρων χαμηλής τάσης είναι ιδανικά για εφαρμογές με μεγάλη ισχύ κινητήρα, ευαίσθητα σε κραδασμούς εκκίνησης και όπου υπάρχουν απαιτήσεις για διάρκεια ζωής του εξοπλισμού και σταθερότητα του δικτύου ισχύος. Παρέχουμε επίσης αυτό το προϊόν σε πελάτες σε πολλούς διαφορετικούς κλάδους.

Βήματα εγκατάστασης και αρχικής θέσης σε λειτουργία

Πριν από την εγκατάσταση, βεβαιωθείτε ότι ο χώρος διανομής έχει επαρκή χώρο για να φιλοξενήσει το ντουλάπι διανομής ισχύος μαλακής εκκίνησης χαμηλής τάσης, με διάδρομο λειτουργίας (συνιστώμενο πλάτος ≥ 1,2 m). Η περιοχή εγκατάστασης πρέπει να έχει επίπεδο δάπεδο και ο χάλυβας του καναλιού θεμελίωσης πρέπει να είναι καλά συγκολλημένος και γειωμένος.

Κατά την εγκατάσταση, επιβεβαιώστε εάν η είσοδος/έξοδος του καλωδίου είναι από κάτω προς τα μέσα/κάτω προς τα έξω ή από πάνω προς τα μέσα/πάνω-έξω και σχεδιάστε εκ των προτέρων την τάφρο καλωδίων ή τη θήκη καλωδίων. Για ερμάρια μαλακής εκκίνησης >110 kW, απαιτείται συσκευή εξαναγκασμένης ψύξης αέρα.

Κατά την αρχική θέση σε λειτουργία, επιβεβαιώστε ξανά ότι το περίβλημα είναι άθικτο, το χρώμα είναι άθικτο και οι σημάνσεις είναι καθαρές.

Στη συνέχεια, ελέγξτε τις ηλεκτρικές συνδέσεις, επαληθεύοντας κάθε καλωδίωση του πρωτεύοντος κυκλώματος για να βεβαιωθείτε ότι δεν υπάρχουν χαλαρές συνδέσεις ή λανθασμένες συνδέσεις.

Απαιτείται επίσης δοκιμή ασφάλισης πέντε ασφάλισης, η οποία επαληθεύει την κανονική λειτουργία κάθε σημείου ασφάλισης. Προσομοιώστε βραχυκυκλώματα και υπερφορτώσεις χρησιμοποιώντας την ενσωματωμένη συσκευή προστασίας για να επαληθεύσετε την ακρίβεια των ενεργειών προστασίας.

Εάν υπάρχει δευτερεύον σύστημα, επαληθεύστε την κανονική λειτουργία του RS485 ή άλλων διεπαφών επικοινωνίας.

Τέλος, πραγματοποιήστε πολλαπλές δοκιμές εκκίνησης υπό συνθήκες χωρίς φορτίο, προσαρμόζοντας τις παραμέτρους εκκίνησης στις βέλτιστες ρυθμίσεις.
