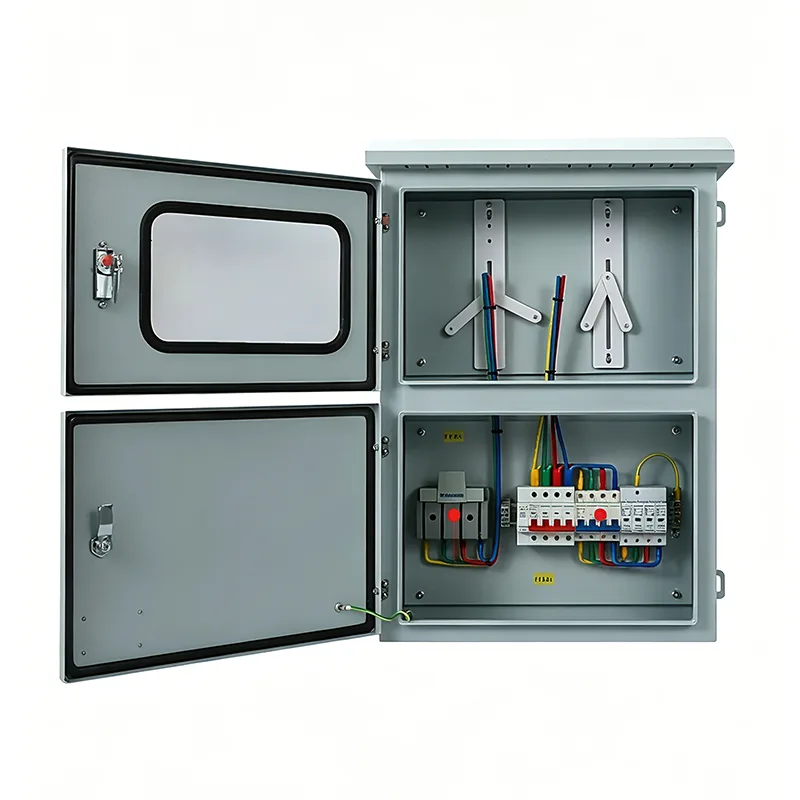

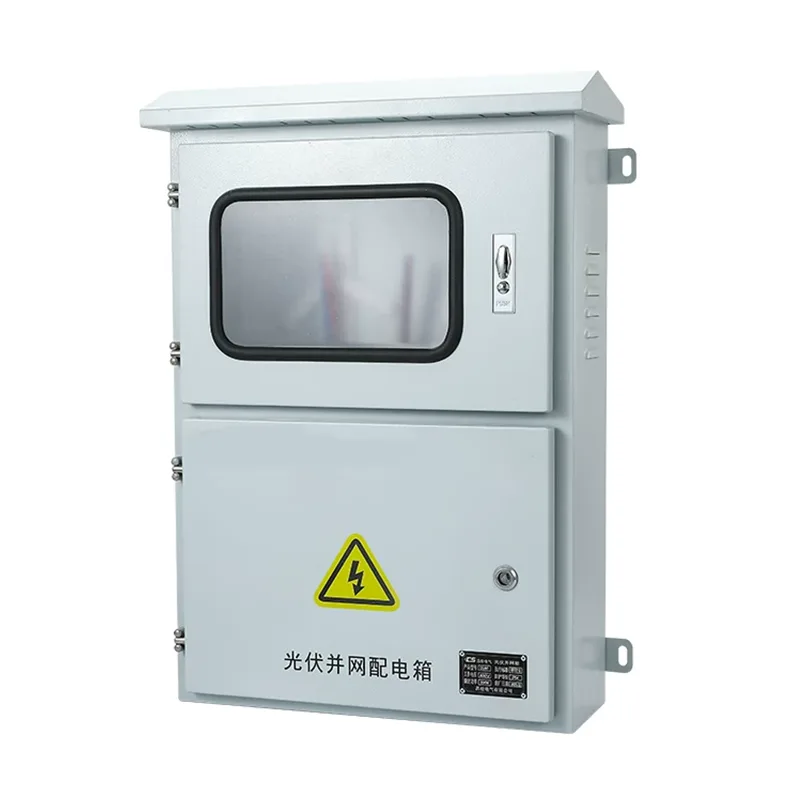

Εξωτερικό Φωτοβολταϊκό Κουτί Διακλάδωσης Συνδεδεμένο με Δίκτυο

Τα εξωτερικά φωτοβολταϊκά κουτιά διακλάδωσης που συνδέονται με το δίκτυο χρησιμοποιούνται μεταξύ της πλευράς DC ενός φωτοβολταϊκού συστήματος παραγωγής ενέργειας και του μετατροπέα. Εάν θέλετε να προσαρμόσετε αυτό το προϊόν σε ανταγωνιστική τιμή, μπορείτε να επιλέξετε το Shangming και θα γίνουμε ο αξιόπιστος προμηθευτής σας.

Βασικές Λειτουργίες

Το εξωτερικό φωτοβολταϊκό κουτί διακλάδωσης που συνδέεται με το δίκτυο ενσωματώνει προστασία, απομόνωση και παρακολούθηση. Υποστηρίζουμε προσαρμοσμένους αριθμούς κυκλωμάτων, επώνυμα εξαρτήματα και έξυπνες λειτουργίες. Για συγκεκριμένες λύσεις διαμόρφωσης και προσφορές, επικοινωνήστε μαζί μας.

1. String Busing και Current Distribution

Οι φωτοβολταϊκοί σταθμοί αποτελούνται από πολλαπλούς ηλιακούς συλλέκτες συνδεδεμένους σε σειρά. Το κιβώτιο διακλάδωσης που συνδέεται με το δίκτυο χρησιμεύει ως μηχανισμός προστασίας συγκλίνουσας και διακλάδωσης.

Λειτουργία σύγκλισης: Συγκεντρώνει την ισχύ συνεχούς ρεύματος από πολλαπλές στοιχειοσειρές σε έναν μόνο δίαυλο για έξοδο στον μετατροπέα, απλοποιώντας την καλωδίωση και εξοικονομώντας κόστος καλωδίου DC.

Προστασία διακλάδωσης: Κάθε είσοδος είναι εξοπλισμένη με μια ανεξάρτητη ασφάλεια DC. Όταν συμβαίνει βραχυκύκλωμα σε μία στοιχειοσειρά, το σφάλμα περιορίζεται σε αυτόν τον κλάδο, χωρίς να επηρεάζεται η κανονική παραγωγή ισχύος άλλων στοιχειοσειρών.

2. Προστασία από κεραυνούς και υπερτάσεις

Επειδή τα φωτοβολταϊκά πάνελ εγκαθίστανται σε ανοιχτές στέγες ή στο έδαφος, είναι πολύ ευαίσθητα σε κεραυνούς. Το προστατευτικό υπέρτασης που είναι ενσωματωμένο μέσα στο κουτί διακλάδωσης μπορεί να ανιχνεύσει στιγμιαίες υψηλές τάσεις στη γραμμή και να εκφορτίσει την υπέρταση στο έδαφος μέσα σε νανοδευτερόλεπτα.

Χρησιμεύει ως η πρώτη γραμμή άμυνας πριν από τον μετατροπέα, αποτρέποντας προκλημένους κεραυνούς που θα μπορούσαν να βλάψουν τα ηλεκτρονικά εξαρτήματα του μετατροπέα.

3. Απομόνωση ασφαλείας και φυσική αποσύνδεση

Το περίβλημα είναι εξοπλισμένο με διακόπτη απομόνωσης DC υψηλής τάσης ή διακόπτη κυκλώματος. Όταν απαιτείται συντήρηση στον μετατροπέα ή τον εξοπλισμό κατάντη, η χειροκίνητη αποσύνδεση του κουτιού διακλάδωσης διασφαλίζει ότι η πλευρά συντήρησης έχει απενεργοποιηθεί πλήρως, προστατεύοντας την ασφάλεια του προσωπικού.

Το περίβλημα του Shangming που συνδέεται με το δίκτυο είναι υψηλής απόδοσης και αξιόπιστο, επιτρέποντας ασφαλή διακοπή ρεύματος ενώ το σύστημα λειτουργεί, αποτρέποντας τη δημιουργία επικίνδυνων τόξων που θα μπορούσαν να προκαλέσουν πυρκαγιά.

4. Προστασία αντίστροφης φόρτισης

Το πρωί, το βράδυ ή τις συννεφιασμένες μέρες, η τάση εξόδου διαφορετικών στοιχειοσειρών μπορεί να διαφέρει. Χωρίς προστασία, οι στοιχειοσειρές με υψηλότερη τάση μπορούν να ρέουν πίσω ρεύμα σε χορδές με χαμηλότερη τάση.

Διατίθενται προαιρετικές δίοδοι αντίστροφης φόρτισης, οι οποίες διασφαλίζουν ότι το ρεύμα ρέει μόνο μονής κατεύθυνσης προς τον μετατροπέα, αποτρέποντας την τοπική υπερθέρμανση ή ακόμη και τη φωτιά που προκαλείται από το αντίστροφο ρεύμα.

5. Προστασία Περιβάλλοντος και Παρακολούθηση Κατάστασης

Επειδή αυτό το προϊόν πρόκειται να εγκατασταθεί σε εξωτερικούς χώρους, το περίβλημα έχει βαθμολογία προστασίας IP65/IP66 για την πρόληψη της διάβρωσης του νερού της βροχής και της γήρανσης UV. Τα εσωτερικά εξαρτήματα ακριβείας λειτουργούν αξιόπιστα σε όλη τη διάρκεια ζωής των 25 ετών του σταθμού παραγωγής ενέργειας.

Η προαιρετική έξυπνη λειτουργία παρακολούθησης παρακολουθεί το ρεύμα, την τάση και την εσωτερική θερμοκρασία κάθε στοιχειοσειράς σε πραγματικό χρόνο και ειδοποιεί αμέσως σε περίπτωση μη φυσιολογικής παραγωγής ενέργειας.

Γιατί πρέπει τα κουτιά διακλάδωσης που συνδέονται με το φωτοβολταϊκό δίκτυο να είναι αδιάβροχα για χρήση σε εξωτερικούς χώρους;

Τα φωτοβολταϊκά συστήματα εγκαθίστανται συνήθως σε στέγες ή σε ανοιχτούς χώρους και τα συνδεδεμένα στο δίκτυο κουτιά διακλάδωσης πρέπει να αντέχουν τις ακόλουθες σοβαρές προκλήσεις:

Ακραίες διακυμάνσεις θερμοκρασίας: Οι καλοκαιρινές θερμοκρασίες μπορεί να φτάσουν πάνω από 70°C, ενώ οι θερμοκρασίες του χειμώνα μπορεί να πέσουν στους -30°C.

Ακτινοβολία UV: Η μακροχρόνια έκθεση σε εξωτερικούς χώρους στο ηλιακό φως απαιτεί σταθερότητα στην υπεριώδη ακτινοβολία. διαφορετικά, είναι επιρρεπείς στη γήρανση.

Υγρασία και συμπύκνωση: Πρέπει να είναι αδιάβροχα και εξοπλισμένα με βαλβίδα αναπνοής για την αποστράγγιση της εσωτερικής συμπύκνωσης και την αποφυγή υγρασίας των ηλεκτρικών εξαρτημάτων.

Επομένως, για κανονική χρήση και για αποφυγή συχνής συντήρησης κατά τη λειτουργία, διατήρηση σταθερής απόδοσης και διάρκειας ζωής, είναι απαραίτητος ένας αδιάβροχος σχεδιασμός εξωτερικού χώρου.

Σενάρια εφαρμογής και συστάσεις διαμόρφωσης

Τα εξωτερικά φωτοβολταϊκά κουτιά διακλάδωσης της Shangming που συνδέονται με το δίκτυο μπορούν να χρησιμοποιηθούν σε ολόκληρη την αλυσίδα της βιομηχανίας φωτοβολταϊκών, από ταράτσες κατοικιών έως μεγάλης κλίμακας επίγειους σταθμούς παραγωγής ενέργειας. Θα παρέχουμε συστάσεις διαμόρφωσης με βάση κοινά σενάρια.

1. Κατανεμημένα Φωτοβολταϊκά Συστήματα Κατοικιών

Αυτός ο τύπος χρήσης είναι πολύ συνηθισμένος, γενικά εγκαθίσταται σε στέγες ή τοίχους επαύλεων ή αυτοκτισμένων σπιτιών σε αγροτικές περιοχές. Συλλέγει πολλά φωτοβολταϊκά πάνελ από διαφορετικούς προσανατολισμούς στην οροφή και παρέχει βασική αντικεραυνική προστασία.

Συστάσεις διαμόρφωσης: Το κουτί πρέπει να έχει καθαρή εμφάνιση και μικρό μέγεθος, 1-4 εισόδους χορδών και να είναι εξοπλισμένο με εξαιρετικά ευαίσθητο σύστημα παρακολούθησης πυροπροστασίας.

2. Βιομηχανικοί και Εμπορικοί Ηλεκτροπαραγωγικοί Σταθμοί Ταράτσας

Σε αυτήν την περίπτωση, το κουτί που συνδέεται με το δίκτυο εγκαθίσταται σε επίπεδες στέγες εργαστηρίων εργοστασίων, αποθηκών logistics ή μεγάλων εμπορικών κέντρων. Για μεσαίου μεγέθους δυναμικότητα παραγωγής ενέργειας, προσυνδυάζει δεκάδες φωτοβολταϊκές στοιχειοσειρές προτού εισέλθουν σε έναν μετατροπέα στοιχειοσειρών.

Συστάσεις διαμόρφωσης: Το κουτί χρειάζεται υψηλή αντοχή στη διάβρωση, εισόδους 8-16 χορδών και συνήθως περιλαμβάνει μια έξυπνη μονάδα επικοινωνίας για να διευκολύνει το προσωπικό συντήρησης να βλέπει το ρεύμα κάθε κλάδου στην αίθουσα παρακολούθησης.

3. Μεγάλης κλίμακας Επίγειοι Ηλεκτροπαραγωγικοί Σταθμοί και Ηλιακές Έρημοι

Τα κουτιά συγκέντρωσης που διανέμονται σε ερήμους, βουνά ή μεγάλους ανοιχτούς χώρους ονομάζονται κουτιά συνδυασμού. Ως κύριες συσκευές συνδυασμού, συλλέγουν το ρεύμα από χιλιάδες ηλιακούς συλλέκτες και το μεταδίδουν σε έναν κεντρικό μετατροπέα.

Σύσταση διαμόρφωσης: IP66, αφιερωμένο σε συστήματα υψηλής τάσης 1500V, εξοπλισμένο με διόδους αντιστροφής και ακριβείς λειτουργίες παρακολούθησης χορδών και με ενεργές βαλβίδες ψύξης/αναπνοής.

4. Σενάρια Ηλιακής + Διασυνοριακής Εφαρμογής

Solar Carports: Παρέχουν ρεύμα σε σταθμούς φόρτισης ηλεκτρικών οχημάτων. Το κουτί διακλάδωσης είναι εγκατεστημένο στις κολόνες του χώρου στάθμευσης για να προστατεύει τους σταθμούς φόρτισης κατάντη από ηλιακές υπερτάσεις.

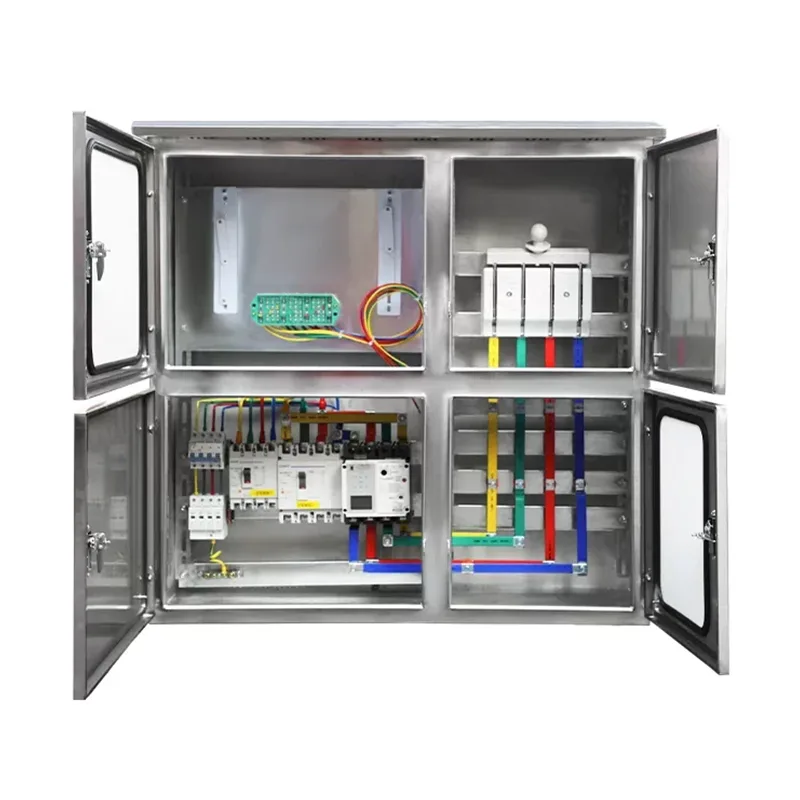

Agricultural Solar and Fishery Solar Complementary Systems: Τοποθετούνται σε βραχίονες πάνω από γεωργικές εκτάσεις ή ιχθυοδοχεία. Υπάρχουν ειδικές απαιτήσεις για αντοχή στην υγρασία και αντοχή στη διάβρωση σε οξύ/αλκάλιο. συνιστάται ο ανοξείδωτος χάλυβας.

Γιατί να μας επιλέξετε;

Το Shangming κατάγεται από το Yueqing, Wenzhou, Κίνα, μια περιοχή γνωστή ως η «Ηλεκτρική Πρωτεύουσα της Κίνας». Αξιοποιώντας την καλά ανεπτυγμένη βιομηχανική αλυσίδα του συμπλέγματος ηλεκτρικής βιομηχανίας Yueqing, δημιουργήσαμε ένα αυστηρό και αποτελεσματικό σύστημα παραγωγής και ποιοτικού ελέγχου. Το χαρτοφυλάκιο προϊόντων μας καλύπτει περισσότερες από 200 σειρές και 6000+ μοντέλα, σύμφωνα με τα βασικά παγκόσμια πρότυπα ηλεκτρικής ενέργειας.

Η επιλογή των έξυπνων ολοκληρωμένων σετ εξοπλισμού μας ενσωματώνει λειτουργίες ανίχνευσης IoT και απομακρυσμένης παρακολούθησης, επιτρέποντας την παρακολούθηση παραμέτρων σε πραγματικό χρόνο όπως η θερμοκρασία, η υγρασία και το ρεύμα. Αυτό εξασφαλίζει σταθερή λειτουργία και ασφαλή παροχή ρεύματος.
