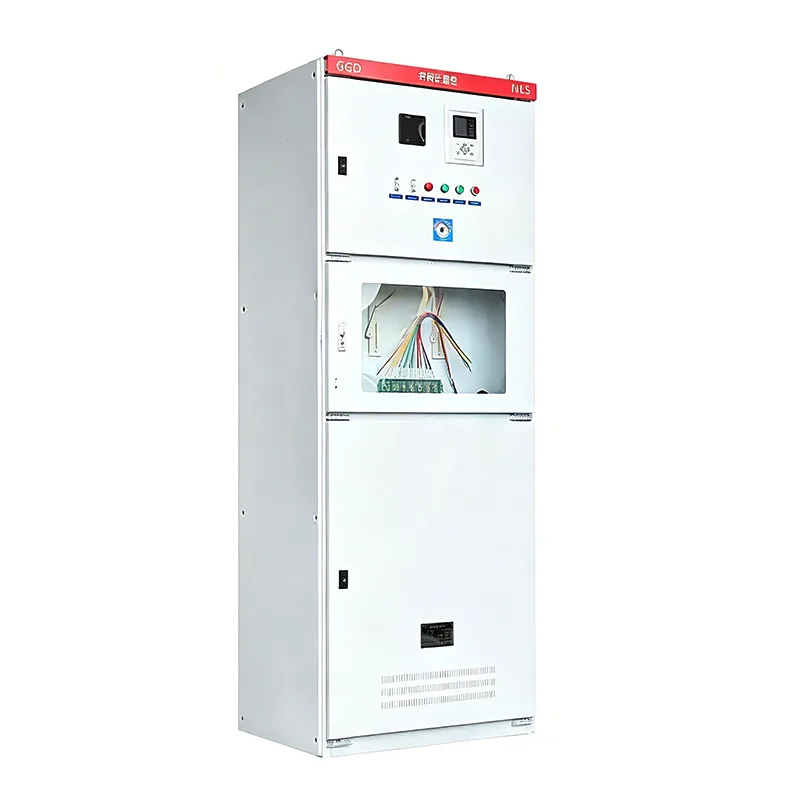

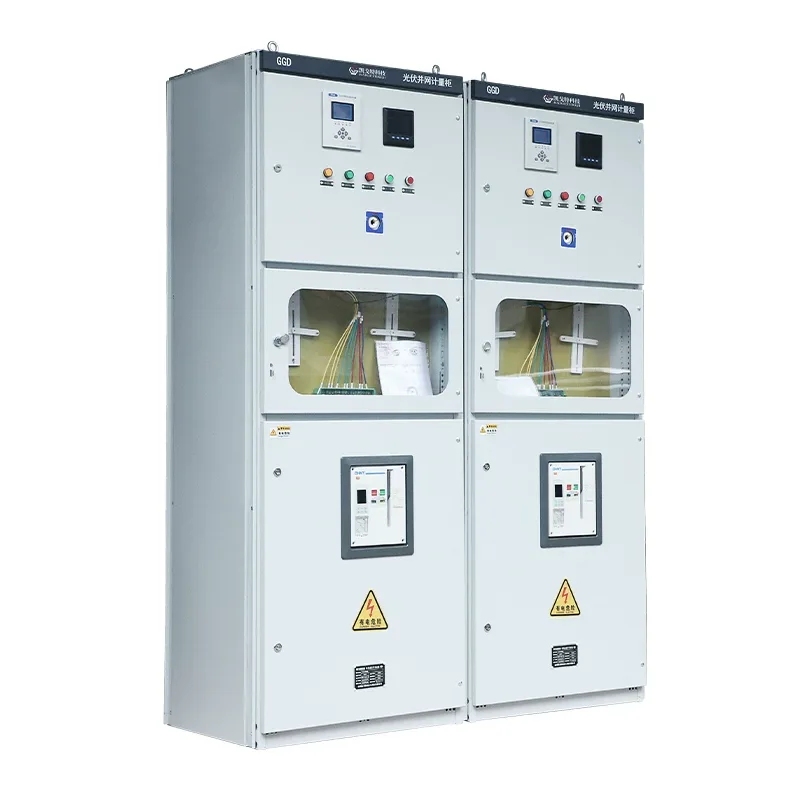

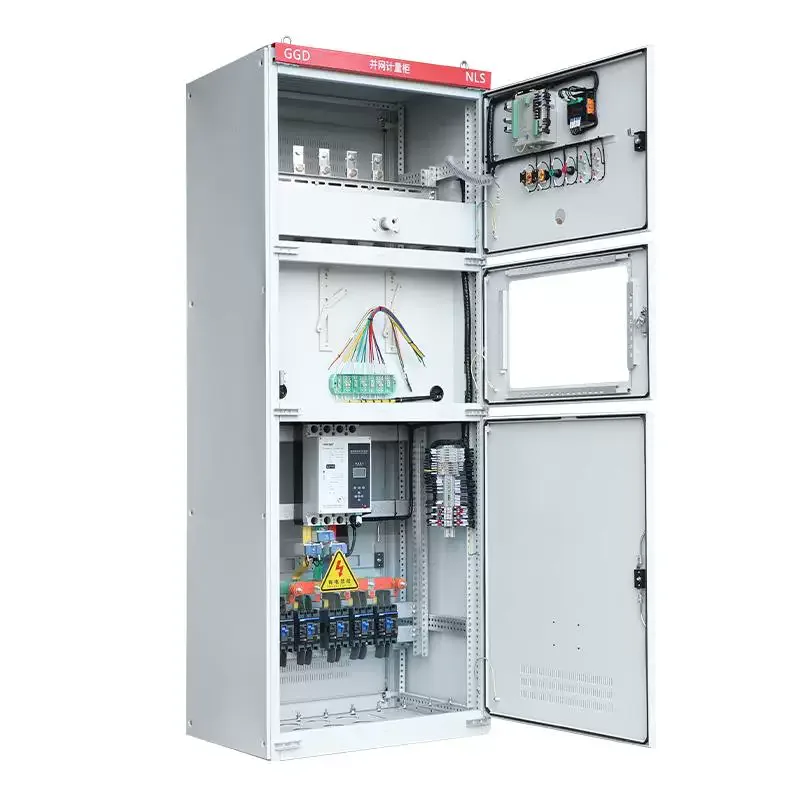

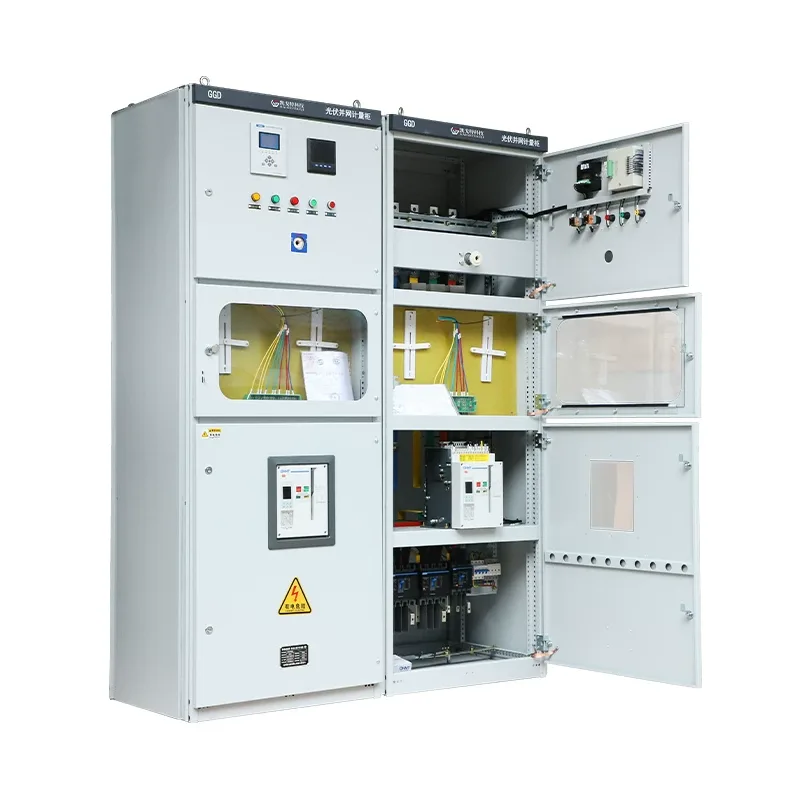

Φωτοβολταϊκό ντουλάπι συνδεδεμένο με το δίκτυο

Τα φωτοβολταϊκά ερμάρια που συνδέονται με το δίκτυο διαδραματίζουν κρίσιμο ρόλο στην προστασία, τη μέτρηση, την απομόνωση, την προστασία από τη νησιά και την ανταλλαγή δεδομένων. Σχεδιάζονται και κατασκευάζονται από τον επαγγελματία κατασκευαστή Shangming. Προσφέρουμε εγγύηση και θα παρέχουμε πλήρη τεκμηρίωση και πιστοποίηση με την παραγγελία σας.

Ποιες είναι οι λειτουργίες ενός φωτοβολταϊκού ντουλαπιού που συνδέεται με το δίκτυο;

Συλλογή ισχύος: Το ντουλάπι που είναι συνδεδεμένο με το δίκτυο φωτοβολταϊκών συλλέγει την έξοδο εναλλασσόμενου ρεύματος από έναν ή περισσότερους μετατροπείς στοιχειοσειρών.

Απομόνωση ασφαλείας: Όταν το δίκτυο είναι υπό συντήρηση ή το φωτοβολταϊκό σύστημα δυσλειτουργεί, αποσυνδέει φυσικά την τροφοδοσία ρεύματος μέσω διακοπτών ή διακοπτών αποσύνδεσης, διασφαλίζοντας την ασφάλεια του προσωπικού και του εξοπλισμού.

Λειτουργίες προστασίας: Ο θάλαμος που είναι συνδεδεμένος στο δίκτυο φωτοβολταϊκών έχει προστασία από υπερένταση, υπέρταση, υποτάση και ανωμαλίες συχνότητας. Το πιο σημαντικό είναι ότι διαθέτει αντινησιωτική προστασία, αποσυνδέοντας αυτόματα το σημείο σύνδεσης του δικτύου όταν το κύριο δίκτυο αποτυγχάνει να αποτρέψει την αντίστροφη μετάδοση ισχύος και πιθανή ηλεκτροπληξία στο προσωπικό συντήρησης.

Μέτρηση και παρακολούθηση: Ο εξοπλισμός διαθέτει ενσωματωμένο μετρητή ηλεκτρικής ενέργειας, συνήθως μετρητή αμφίδρομης κατεύθυνσης, ο οποίος καταγράφει τόσο την ηλεκτρική ενέργεια που παράγεται όσο και που καταναλώνεται.

Η διαφορά μεταξύ ενός φωτοβολταϊκού ντουλαπιού που συνδέεται με το δίκτυο και ενός κουτιού φωτοβολταϊκού συνδυασμού

Προφυλάξεις εγκατάστασης

Κατά την εγκατάσταση ενός φωτοβολταϊκού ντουλαπιού συνδεδεμένου στο δίκτυο, θα πρέπει να τοποθετείται όσο το δυνατόν πιο κοντά στον μετασχηματιστή ή τον κύριο πίνακα διανομής. Τα κοντύτερα καλώδια έχουν ως αποτέλεσμα λιγότερη πτώση τάσης. Εάν το καλώδιο είναι πολύ μακρύ, η τάση στο σημείο σύνδεσης του δικτύου θα αυξηθεί κατά τη μέγιστη παραγωγή ρεύματος, ενεργοποιώντας την προστασία από υπέρταση του μετατροπέα και προκαλώντας συχνή ενεργοποίηση.

Για εξωτερικά κουτιά συνδεδεμένα στο δίκτυο, η εγκατάσταση σε άμεσο ηλιακό φως απαγορεύεται αυστηρά. Οι υψηλές θερμοκρασίες μπορεί να προκαλέσουν θερμική απενεργοποίηση του διακόπτη κυκλώματος, οδηγώντας σε εσφαλμένη ενεργοποίηση. Συνιστούμε να επιλέξετε μια θέση στον βόρειο τοίχο ενός κτιρίου ή να τοποθετήσετε ένα σκίαστρο.

Βεβαιωθείτε ότι έχουν απομείνει τουλάχιστον 800 mm-1000 mm λειτουργικού χώρου μπροστά από το ερμάριο για να διασφαλίσετε ότι ο χειριστής μπορεί να γυρίσει γρήγορα τον διακόπτη αποσύνδεσης σε περίπτωση έκτακτης ανάγκης.

FAQ

Ε: Γιατί ο διακόπτης κυκλώματος στο ντουλάπι που είναι συνδεδεμένο στο δίκτυο απενεργοποιείται απροσδόκητα κατά τη μέγιστη παραγωγή ρεύματος το μεσημέρι;

Α: Αιτίες προς διερεύνηση:

Υπέρταση δικτύου: Αυτή είναι η πιο κοινή αιτία. Η παραγωγή ηλιακής ενέργειας είναι ισχυρότερη το μεσημέρι και εάν η κατανάλωση ηλεκτρικής ενέργειας στο περιβάλλον είναι χαμηλή, η τάση στο σημείο σύνδεσης του δικτύου θα αυξηθεί. Όταν η τάση υπερβεί το όριο προστασίας που έχει οριστεί από το ντουλάπι που είναι συνδεδεμένο στο δίκτυο, το ερμάριο θα απενεργοποιηθεί αυτόματα.

Ενεργοποίηση θερμοκρασίας: Κακή απαγωγή θερμότητας στο ντουλάπι που είναι συνδεδεμένο στο δίκτυο. Η υψηλή ροή ρεύματος το μεσημέρι κάνει την εσωτερική θερμοκρασία του ντουλαπιού να γίνει πολύ υψηλή, οδηγώντας σε δυσλειτουργία της θερμικής προστασίας του διακόπτη.

Ακατάλληλη ρύθμιση: Το ρεύμα ρύθμισης του διακόπτη κυκλώματος είναι πολύ κοντά στο μέγιστο ρεύμα εξόδου του μετατροπέα.

Λύσεις: Ελέγξτε τις εγγραφές τάσης. Εάν η τάση του δικτύου είναι πολύ υψηλή, επικοινωνήστε με το γραφείο παροχής ρεύματος για να χαμηλώσετε τη βρύση του μετασχηματιστή ή να προσαρμόσετε τις ρυθμίσεις προστασίας.

Ε: Ποιες είναι οι συνέπειες εάν το προστατευτικό υπέρτασης στο ντουλάπι που είναι συνδεδεμένο στο δίκτυο είναι ελαττωματικό και δεν έχει αντικατασταθεί;

Α: Δεν θα επηρεάσει την παραγωγή ηλεκτρικής ενέργειας βραχυπρόθεσμα, αλλά θα χάσει την αντικεραυνική προστασία. Οι ηλιακοί σταθμοί βρίσκονται ως επί το πλείστον σε ανοιχτές στέγες, όπου η αστραπή είναι εξαιρετικά συχνή. Σε περίπτωση επαγόμενου κεραυνού, η υψηλή τάση μπορεί να διεισδύσει απευθείας στο ντουλάπι που είναι συνδεδεμένο στο δίκτυο και να εισέλθει στον μετατροπέα, προκαλώντας καύση εξαρτημάτων αξίας εκατοντάδων χιλιάδων γιουάν.

Συνιστούμε εάν το παράθυρο κατάστασης SPD γίνει κόκκινο, πρέπει να αντικατασταθεί αμέσως.

Ε: Μπορεί να χρησιμοποιηθεί ένας κανονικός πίνακας διανομής χαμηλής τάσης για την αντικατάσταση του αποκλειστικού φωτοβολταϊκού ντουλαπιού που είναι συνδεδεμένο στο δίκτυο;

Α: Όχι, δεν μπορεί να αντικατασταθεί απευθείας. Τα κανονικά ντουλάπια διανομής δεν διαθέτουν αμφίδρομη μέτρηση, λογική προστασίας κατά της νησίδας και λειτουργία ενεργοποίησης υπότασης.

Το γραφείο παροχής ρεύματος θα επικεντρωθεί στην επιθεώρηση αυτών των ειδικών για τα φωτοβολταϊκά εξαρτήματα κατά τη διάρκεια της δοκιμής αποδοχής. Εάν γίνει αναγκαστική αντικατάσταση, το έργο δεν θα γίνει αποδεκτό.
