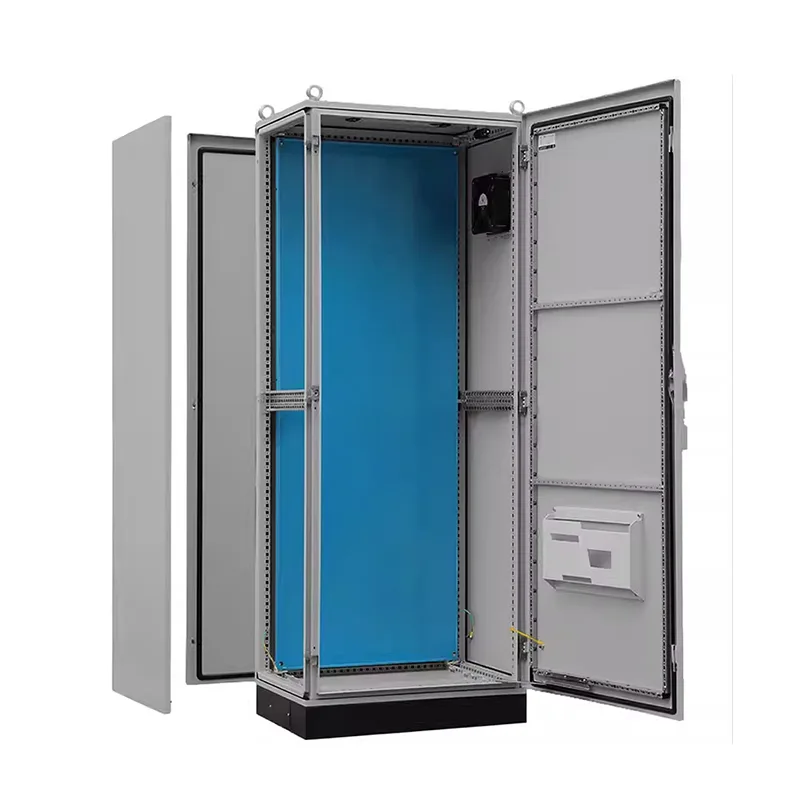

Ερμάριο διανομής ισχύος PS Εννέα Προφίλ

Το ντουλάπι διανομής ισχύος PS Nine-Fold Profile είναι αποσπώμενο και εύκολο στη σύνδεση. Εάν το έργο σας απαιτεί ένα πολύπλοκο και μεγάλο σύστημα πολλαπλών ντουλαπιών, μπορείτε να επικοινωνήσετε με τη Shangming και να μας αφήσετε να γίνουμε ο άμεσος προμηθευτής πωλήσεών σας. Υποστηρίζουμε τη μη τυπική προσαρμογή.

Τεχνικές Παράμετροι

Προδιαγραφές Παραγγελίας

Πλεονεκτήματα προϊόντος

Το ντουλάπι διανομής ισχύος PS Nine-Fold Profile διαθέτει υψηλή αντοχή και υψηλή αξιοπιστία και η επέκταση δεν απαιτεί τροποποίηση του ντουλαπιού. Προσφέρει διάρκεια ζωής άνω των 15 ετών. Επιπλέον, τα προϊόντα της Shangming προσφέρουν και άλλα πλεονεκτήματα, καθιστώντας τα μια κατάλληλη επιλογή.

I. Δομικά Πλεονεκτήματα

Η στήλη του ντουλαπιού PS υφίσταται εννέα κάμψεις ακριβείας CNC, σχηματίζοντας ένα πολυενισχυμένο κλειστό τμήμα. Αυτό αυξάνει την ακαμψία κάμψης και στρέψης κατά πάνω από 40% σε σύγκριση με ένα σχέδιο πενταπλής κάμψης, επιτρέποντάς του να υποστηρίζει διακόπτες κυκλώματος πλαισίου βαρέως τύπου, μετασχηματιστές ξηρού τύπου και μετατροπείς συχνότητας υψηλής ισχύος.

Αυτό το χαρακτηριστικό καθιστά τα προϊόντα μας κατάλληλα για περιβάλλοντα υψηλών κραδασμών, όπως η ναυπηγική, η εξόρυξη και η σιδηροδρομική μεταφορά, εξαλείφοντας τον κίνδυνο ρωγμών λόγω κόπωσης συγκόλλησης.

Με 3-4 επιφάνειες στερέωσης (μπροστινή, πίσω και εσωτερική πλευρά), όλες προ-διάτρητες με τρύπες διεθνών προτύπων 25 mm, υποστηρίζει ράγες DIN, backplanes PLC και μονάδες ισχύος σε οποιοδήποτε ύψος και σε οποιαδήποτε επιφάνεια, επιτρέποντας ευέλικτη διάταξη και τρισδιάστατη, αρθρωτή καλωδίωση.

II. Λειτουργικά Πλεονεκτήματα

Συνοπτικά, ο πίνακας διανομής PS ενσωματώνει λειτουργίες ισχύος, ελέγχου και παρακολούθησης, συνδυάζοντας κύριες εισερχόμενες γραμμές και διανομή ισχύος διακλάδωσης, κυκλώματα ελέγχου κινητήρα και έξυπνες μονάδες, εξαλείφοντας την ανάγκη για ξεχωριστό κιβώτιο ελέγχου.

Για μελλοντικές έξυπνες δυνατότητες επέκτασης, έχουμε κρατήσει επαρκείς διεπαφές και θέσεις εγκατάστασης, υποστηρίζοντας την απομακρυσμένη παρακολούθηση και επιτρέποντας μελλοντική επέκταση και παραλληλισμό, όπως απαιτείται.

Ο σχεδιασμός του μεταλλικού διαχωριστικού πίνακα καταστέλλει αποτελεσματικά την επίδραση των πηγών παρεμβολών, όπως οι μετατροπείς συχνότητας στα σήματα ελέγχου.

III. Πλεονεκτήματα αποτελεσματικότητας

Ως επαγγελματίας κατασκευαστής στην Κίνα, η Shangming προσφέρει γρήγορη προσαρμογή και ευέλικτη απόκριση. Υποστηρίζουμε παραγγελίες που ξεκινούν από μία μονάδα. Τα μη τυποποιημένα μεγέθη, υλικά και επίπεδα προστασίας μπορούν να διαμορφωθούν όπως απαιτείται. Κατά τη διάρκεια της προδιαγραφής της λύσης και της διαδικασίας παραγωγής, θα παρέχουμε δείγματα για την επιβεβαίωσή σας για να αποφύγετε την επιτόπια εργασία

Η τυποποιημένη διεπαφή 25 χιλιοστών είναι συμβατή με γνωστές μάρκες όπως η Schneider Electric και η ABB. Οι οπές εισόδου και εξόδου καλωδίων είναι συμβατές με στυπιοθλίπτες διεθνών προτύπων, εξασφαλίζοντας αποτελεσματική εγκατάσταση και παραλληλισμό.

Στην πραγματική εγκατάσταση, το ερμάριο PS χρησιμοποιεί όλες τις βιδωτές συνδέσεις, εξαλείφοντας την ανάγκη για συγκόλληση. Η επιτόπια συναρμολόγηση είναι γρήγορη, πολλά ντουλάπια μπορούν να συνδεθούν απρόσκοπτα και η σύνδεση της ράβδου είναι βολική, μειώνοντας την περίοδο κατασκευής κατά 30%.

Πώς να προσαρμόσετε ένα ντουλάπι διανομής για τις ανάγκες σας;

Η Shangming έχει το δικό της εργοστάσιο και μπορεί να παρέχει πτυσσόμενα ντουλάπια διανομής PS 90% σε διάφορα μεγέθη. Υποστηρίζουμε επίσης μη τυπική προσαρμογή. Θα σας παρέχουμε ολοκληρωμένη ανάλυση πριν από την πώληση και προδιαγραφές λύσης. Μπορείτε επίσης να εξετάσετε εάν η λύση σας είναι κατάλληλη για το έργο σας με βάση τις ακόλουθες προτάσεις:

Βήμα 1: Καθορισμός Βασικών Απαιτήσεων

Σενάρια Εφαρμογής: Για έλεγχο αντλίας νερού; Φωτοβολταϊκός συνδυαστής ισχύος; Γραμμή παραγωγής; Κέντρο δεδομένων; Υπαίθριο αντλιοστάσιο;

Ηλεκτρικές παράμετροι: Ποια είναι η τάση του συστήματος (220V/380V/480V); Κύριο εισερχόμενο ρεύμα; Αριθμός κυκλωμάτων; Περιλαμβάνει φορτία κινητήρα;

Λειτουργίες ελέγχου: Απαιτείται αυτόματη εκκίνηση/διακοπή, απομακρυσμένη παρακολούθηση, σύνδεση BA ή έλεγχος PLC;

Περιβάλλον εγκατάστασης: Εσωτερική/Εξωτερική; Εύρος θερμοκρασίας/υγρασίας; Υπάρχει διάβρωση, σκόνη ή δόνηση;

Απαιτήσεις προστασίας: Ποιο επίπεδο προστασίας απαιτείται; Απαιτείται υλικό από ανοξείδωτο χάλυβα;

Πρότυπα πιστοποίησης: Ποια πρότυπα πρέπει να πληρούνται;

Σημείωση: Η παροχή υπαρχόντων σχεδίων, φωτογραφιών ή παρόμοιων περιπτωσιολογικών μελετών έργου θα βελτιώσει την αποτελεσματικότητα της επικοινωνίας μας.

Βήμα 2: Επιλογή της σωστής πλατφόρμας ντουλαπιού

Διαφορετικοί βασικοί τύποι ντουλαπιών καλύπτουν διαφορετικές ανάγκες. Εάν χρειάζεστε ενσωματωμένη ισχύ και έλεγχο, συνιστούμε το πτυσσόμενο ερμάριο διανομής PS 90%.

Άλλες βασικές ανάγκες; Επικοινωνήστε μαζί μας τώρα!

Βήμα 3: Επιβεβαίωση λύσης

Το Shangming παρέχει δωρεάν τεχνική υποστήριξη, συμπεριλαμβανομένης της σχεδίασης ηλεκτρικού σχήματος, συνιστώμενης λογικής διαίρεσης κυκλώματος, επιβεβαίωσης τρισδιάστατης δομής, επιβεβαίωσης δείγματος και πραγματικής ενσωμάτωσης έξυπνης λειτουργίας για μελλοντική χρήση και επέκταση.

Μετά την επιβεβαίωση του δείγματος, θα κανονίσουμε τη μαζική παραγωγή. Με 5+ αυτοματοποιημένες γραμμές παραγωγής, η μηνιαία δυναμικότητά μας φτάνει τις 3000+ μονάδες. Τα προσαρμοσμένα προϊόντα μπορούν να παραδοθούν εντός 20-30 ημερών και οι επείγουσες παραγγελίες θα απαντηθούν εντός 72 ωρών.

FAQ

Ε: Τι είναι ένα εννιαπλάσιο προφίλ; Πώς είναι καλύτερο από ένα κανονικό προφίλ;

Α: Ένα εννιαπλάσιο προφίλ δημιουργείται λυγίζοντας με ακρίβεια μια μονή χαλύβδινη πλάκα εννέα φορές μέσα στο πλαίσιο του ντουλαπιού.

Σε σύγκριση με τετράπτυχα ή πενταπλάσια προφίλ, η εννιαπλάσια δομή παρέχει σημαντικά ισχυρότερη αντίσταση κάμψης και στρέψης, με ένα ενιαίο ντουλάπι ικανό να αντέξει στατικό φορτίο 800kg-1000kg. Το προφίλ καλύπτεται με οπές στερέωσης σε απόσταση 25 mm μεταξύ τους, επιτρέποντας την εγκατάσταση διαφόρων εξαρτημάτων χωρίς διάτρηση επί τόπου.

Ε: Μπορούν τα ντουλάπια PS να συνδυαστούν επ' αόριστον; Πώς είναι εγγυημένη η σφράγιση;

Α: Ναι. Τα ντουλάπια PS μπορούν να συνδυαστούν οριζόντια αφαιρώντας τα πλαϊνά πάνελ και χρησιμοποιώντας εξειδικευμένους συνδέσμους συνδυασμού.

Για να διασφαλιστεί η βαθμολογία προστασίας, πρέπει να χρησιμοποιείται μια αποκλειστική λωρίδα στεγανοποίησης συνδυασμού στις αρθρώσεις του πλαισίου όταν συνδυάζονται ντουλάπια για να διασφαλιστεί ότι η βαθμολογία προστασίας παραμένει στο IP55 μετά τον συνδυασμό.

Ε: Γιατί η βαθμολογία προστασίας του ντουλαπιού PS σας είναι IP55 αντί για IP66;

Α: Επειδή το ντουλάπι PS έχει μια αρθρωτή δομή συναρμολόγησης, τόσο τα πλαϊνά όσο και τα επάνω πάνελ είναι αφαιρούμενα, με αποτέλεσμα περισσότερες ραφές.

Το IP55 επαρκεί για να αντέχει τη σκόνη και τον ψεκασμό νερού από οποιαδήποτε κατεύθυνση, επαρκές για το 95% των βιομηχανικών περιβαλλόντων.

Εάν το περιβάλλον σας απαιτεί συχνό πλύσιμο με νερό υψηλής πίεσης, δηλαδή απαιτεί βαθμό προστασίας IP66, συνιστούμε να επιλέξετε το ενσωματωμένο πενταπλάσιο ερμάριο ES.
