XL-21 Ερμάριο διανομής ρεύματος χαμηλής τάσης

Το ντουλάπι διανομής ισχύος χαμηλής τάσης XL-21 παρέχεται από την Shangming, έναν Κινέζο κατασκευαστή. Διαθέτουμε πλήρεις παραγωγικές δυνατότητες με μηνιαία παραγωγική ικανότητα άνω των 3.000 μονάδων. Υποστηρίζουμε προσαρμοσμένα σχέδια, προμήθεια εξαρτημάτων και εργοστασιακές δοκιμές. Είστε ευπρόσδεκτοι να επικοινωνήσετε μαζί μας ανά πάσα στιγμή για να ξεκινήσετε την ανάπτυξη μιας λύσης.

Δομή προϊόντος

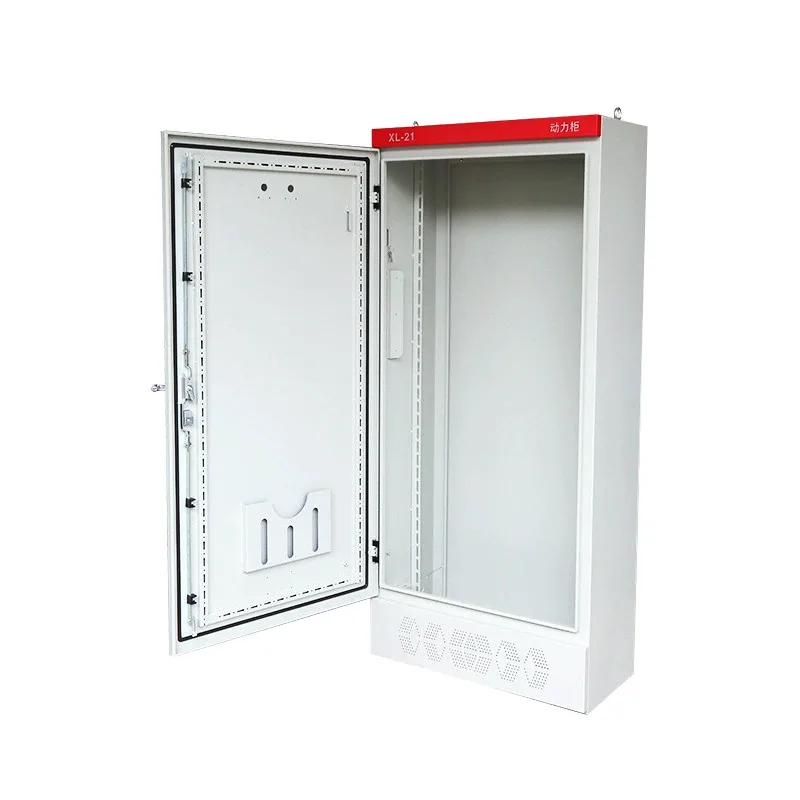

Ο θάλαμος διανομής ρεύματος χαμηλής τάσης XL-21 διαθέτει πλήρως κλειστό, σταθερό και κατακόρυφο δομικό σχεδιασμό, δίνοντας προτεραιότητα στην απλότητα, την αξιοπιστία και την ευκολία συντήρησης.

1. Εξωτερικό ντουλάπι

Το ερμάριο XL-21 είναι κατασκευασμένο από φύλλο χάλυβα ψυχρής έλασης, λυγισμένο και συγκολλημένο, παρέχοντας επαρκή ακαμψία για τη στήριξη βαρέων αυτόματων διακοπτών και ζυγών. Η προστατευτική πόρτα είναι σχεδίασης μονού ανοίγματος με γωνία ανοίγματος μεγαλύτερη από 110°. Οι λωρίδες στεγανοποίησης πολυουρεθάνης τοποθετούνται γύρω από τις άκρες της πόρτας για να βελτιώσουν την αντοχή στη σκόνη.

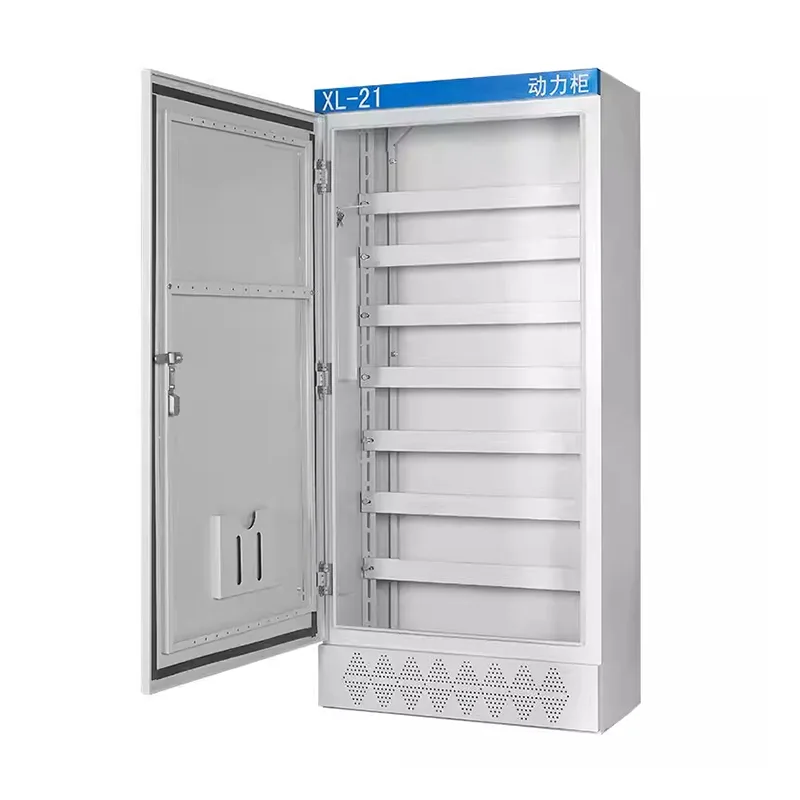

Οι εσωτερικές πλευρές διαθέτουν κατακόρυφα προφίλ με διατρήσεις, διευκολύνοντας τη ρύθμιση των δοκών και των πλακών στερέωσης σύμφωνα με τις διαστάσεις των εξαρτημάτων.

2. Εσωτερική διάταξη

Αν και το XL-21 είναι ένας ενιαίος, ενσωματωμένος χώρος, χωρίζεται σε διάφορους λειτουργικούς τομείς:

Περιοχή άνω ράβδου ζυγού: Ο κύριος εισερχόμενος ζυγός βρίσκεται στο επάνω μέρος του ντουλαπιού, ασφαλίζεται με μονωτήρες και υποστηρίζει οριζόντια ή κάθετη προέκταση των χάλκινων ζυγών.

Κεντρική περιοχή εξαρτημάτων: Αυτή είναι η περιοχή πυρήνα, που χρησιμοποιείται για την εγκατάσταση διακοπτών αποσύνδεσης, διακοπτών κυκλώματος, επαφών, θερμικών ρελέ κ.λπ.

Κάτω περιοχή καλωδίωσης: Παρέχεται άφθονος χώρος στο κάτω μέρος για είσοδο καλωδίων και περιλαμβάνονται αποκλειστικοί ουδέτεροι και γείωσης.

3. Σχεδιασμός κάτω και καλωδίου In/Out

Το κάτω μέρος του ντουλαπιού διανομής διαθέτει ένα μεγάλο, αφαιρούμενο πάνελ που μπορεί να προσαρμοστεί με ανοίγματα ανάλογα με τον αριθμό των καλωδίων και μπορεί να χρησιμοποιηθεί με θήκες καλωδίων.

Μπορεί να τοποθετηθεί μια βάση από χάλυβα ύψους 50-100 mm για να αυξήσει το ύψος του ντουλαπιού από το έδαφος, παρέχοντας προστασία από την υγρασία και διευκολύνοντας το χειρισμό του περονοφόρου.

Πλεονεκτήματα προϊόντος

1. Ευρεία εφαρμογή

Ο θάλαμος διανομής ισχύος χαμηλής τάσης XL-21 διαθέτει μια κλασική δομή ντουλαπιού διανομής ρεύματος χαμηλής τάσης. Η ώριμη τεχνολογία και η υψηλή τυποποίησή του το έχουν κάνει να χρησιμοποιείται ευρέως σε εργοστάσια, κατασκευαστικά έργα και δημοτικά έργα, με την αξιοπιστία του να έχει αποδειχθεί για μεγάλο χρονικό διάστημα.

2. Κατάλληλο για διανομή φορτίου ισχύος

Ως επαγγελματίας κατασκευαστής, η Shangming σχεδιάζει συστήματα τροφοδοσίας για κινητήρες, αντλίες, ανεμιστήρες και άλλο εξοπλισμό ισχύος. Τα προϊόντα έχουν εξαιρετική ικανότητα μεταφοράς ρεύματος, μπορούν να λειτουργούν συνεχώς και να ικανοποιούν τις απαιτήσεις εφαρμογών υψηλού φορτίου.

3. Στιβαρό και ανθεκτικό

Πολλά υλικά είναι διαθέσιμα, συμπεριλαμβανομένου του ανθρακούχου χάλυβα, του γαλβανισμένου χάλυβα και του ανοξείδωτου χάλυβα. Ανεξάρτητα από το υλικό που χρησιμοποιείται, ο δομικός σχεδιασμός του ντουλαπιού εξασφαλίζει επαρκή αντοχή και αντοχή στην κρούση, καθιστώντας το κατάλληλο για μακροχρόνια χρήση σε βιομηχανικά περιβάλλοντα.

4. Βολική Συντήρηση

Τα εσωτερικά ηλεκτρικά εξαρτήματα του ηλεκτρικού πίνακα είναι διατεταγμένα συστηματικά με καθαρά κυκλώματα. Διαθέτει μια ενιαία δεξιά πόρτα, με τη χειρολαβή του διακόπτη μαχαιριού που βρίσκεται στην επάνω δεξιά στήλη στο μπροστινό μέρος του ντουλαπιού. Τα όργανα μέτρησης και τα τροφοδοτικά σήματος είναι τοποθετημένα στην πόρτα, παρέχοντας πλήρη έκθεση όταν η πόρτα είναι ανοιχτή για εύκολο έλεγχο και συντήρηση.

5. Ισχυρή συμβατότητα

Ο θάλαμος διανομής χαμηλής τάσης XL-21 μπορεί να διαμορφωθεί με ευελιξία με κύρια ηλεκτρικά εξαρτήματα όπως διακόπτες κυκλώματος, επαφές και θερμικά ρελέ, προσαρμόζοντας σε διάφορα συστήματα ελέγχου και προστασίας για την κάλυψη των αναγκών διαφορετικών έργων.

6. Πλεονέκτημα κόστους

Σε σύγκριση με πολύπλοκες κατασκευές, όπως συρταριέρα, το ντουλάπι διανομής XL-21 έχει απλή δομή και ελεγχόμενο κόστος κατασκευής, καθιστώντας το ιδανικό για έργα με υψηλές απαιτήσεις κόστους-αποτελεσματικότητας και σταθερότητας.

Ποιες είναι οι απαιτήσεις περιβάλλοντος εγκατάστασης για το ντουλάπι διανομής XL-21;

Αυτό το ντουλάπι διανομής χαμηλής τάσης XL-21 χρησιμοποιείται κυρίως σε τριφασικά τριφασικά και τριφασικά τετρασύρματα συστήματα ισχύος με συχνότητα εναλλασσόμενου ρεύματος 50 Hz και τάση κάτω από 500 V για διανομή ισχύος και φωτισμού. Πριν ξεκινήσετε το έργο σας ή την πραγματική εγκατάσταση, μπορείτε να προσδιορίσετε το περιβάλλον εγκατάστασης. Ως κατασκευαστής, προσφέρουμε τις ακόλουθες προτάσεις:

1. Θερμοκρασία περιβάλλοντος

Κανονική θερμοκρασία λειτουργίας: -5℃ έως +40℃;

Μέση θερμοκρασία για 24 ώρες: δεν υπερβαίνει τους +35℃;

Θερμοκρασία αποθήκευσης και μεταφοράς: -25℃ έως +55℃ (βραχυπρόθεσμη).

Σημείωση: Εάν εγκατασταθεί σε περιβάλλον υψηλής θερμοκρασίας, απαιτείται ενισχυμένος αερισμός ή σχεδιασμός υποβάθμισης.

2. Υψόμετρο

Το υψόμετρο εγκατάστασης πρέπει να είναι μικρότερο ή ίσο με 2000 μέτρα.

Πάνω από 2000 μέτρα, απαιτείται μείωση σύμφωνα με τα πρότυπα.

3. Σχετική Υγρασία

Με θερμοκρασία περιβάλλοντος εγκατάστασης +40℃, η σχετική υγρασία πρέπει να είναι ≤ 50%.

Υψηλότερη υγρασία είναι επιτρεπτή σε χαμηλότερες θερμοκρασίες.

4. Θέση εγκατάστασης

Το ηλεκτρικό ντουλάπι XL-21 προορίζεται μόνο για εσωτερική εγκατάσταση.

Απαγορεύεται η εγκατάσταση σε: μη σκιασμένους εξωτερικούς χώρους, επικίνδυνες τοποθεσίες με εκρηκτικά αέρια ή σκόνη, εξαιρετικά διαβρωτικά περιβάλλοντα ή περιοχές με έντονη σκόνη ή αγώγιμη σκόνη.

5. Μηχανικές συνθήκες και συνθήκες δόνησης

Το περιβάλλον εγκατάστασης πρέπει να είναι απαλλαγμένο από έντονους κραδασμούς ή κρούσεις. Συχνότητα κραδασμών ≤ 10 Hz, επιτάχυνση ≤ 0,5 g. Η βάση εγκατάστασης πρέπει να είναι σταθερή, αποφεύγοντας την κοινή χρήση της ίδιας πλατφόρμας με μεγάλους κινητήρες ή εξοπλισμό σφράγισης.

Μετά την εγκατάσταση, το ερμάριο πρέπει να διατηρείται βασικά κάθετο, με κάθετη κλίση ≤ 5°, διαφορετικά θα επηρεάσει τη διάρκεια ζωής του μηχανισμού λειτουργίας.

6. Χώρος αερισμού και απαγωγής θερμότητας

Θα πρέπει να παρέχεται πρόσβαση στη συντήρηση στο μπροστινό και πίσω μέρος του ντουλαπιού. Η μπροστινή επιφάνεια λειτουργίας πρέπει να είναι ≥ 0,8 m, συνιστάται 1,0 m. Εάν απαιτείται συντήρηση στο πίσω μέρος, απαιτείται ≥ 0,8 m. Η κορυφή του ντουλαπιού πρέπει να απέχει τουλάχιστον 0,5 m από την οροφή. Όταν πολλά ντουλάπια είναι τοποθετημένα δίπλα-δίπλα, δεν χρειάζεται κενό μεταξύ τους. μπορούν να συναρμολογηθούν απευθείας. Ωστόσο, πρέπει να αφεθεί χώρος αερισμού και στα δύο άκρα ολόκληρης της σειράς.

7. Απαιτήσεις πρόληψης πυρκαγιάς και ασφάλειας

Η περιοχή εγκατάστασης πρέπει να είναι μια μη εύφλεκτη κατασκευή. Τα εύφλεκτα και εκρηκτικά υλικά δεν πρέπει να αποθηκεύονται σε απόσταση 1 μέτρου από το σημείο εγκατάστασης.

Το έδαφος πρέπει να είναι επίπεδο και στεγνό. Συνιστάται η κατασκευή μιας βάσης από σκυρόδεμα 100–200 mm πάνω από το έδαφος για την αποφυγή εισροής νερού.

8. Ηλεκτρομαγνητικό Περιβάλλον

Η θέση εγκατάστασης θα πρέπει να είναι μακριά από μετατροπείς συχνότητας υψηλής ισχύος και εξοπλισμό υψηλής συχνότητας για την αποφυγή παρεμβολών στα δευτερεύοντα κυκλώματα ελέγχου. Εάν υπάρχουν ισχυρές ηλεκτρομαγνητικές παρεμβολές, συνιστάται να χρησιμοποιείτε θωρακισμένα καλώδια για τις γραμμές ελέγχου και να τα περνάτε σε ξεχωριστό δίσκο καλωδίων.
