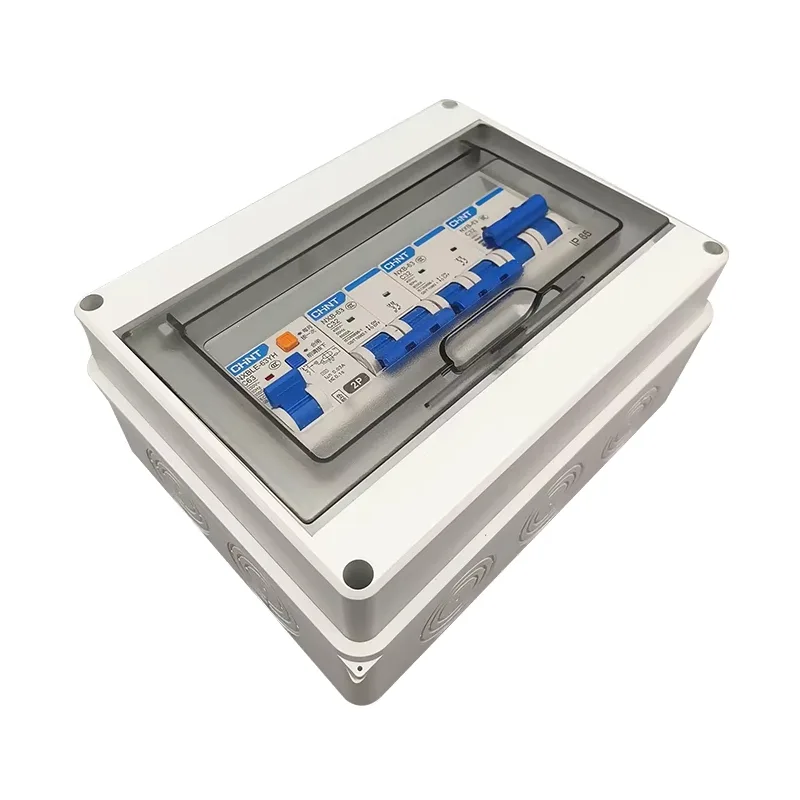

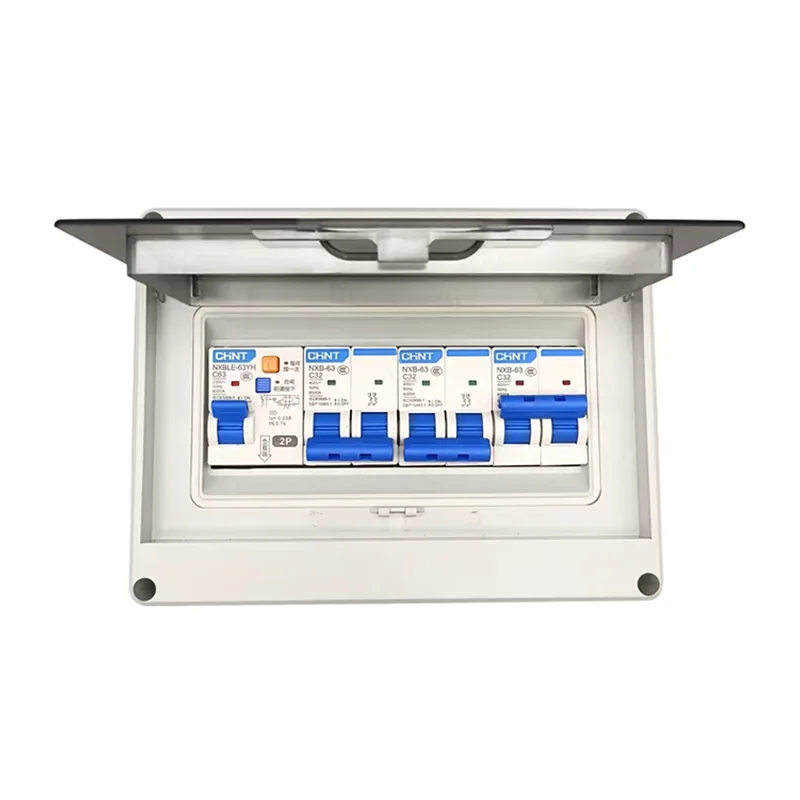

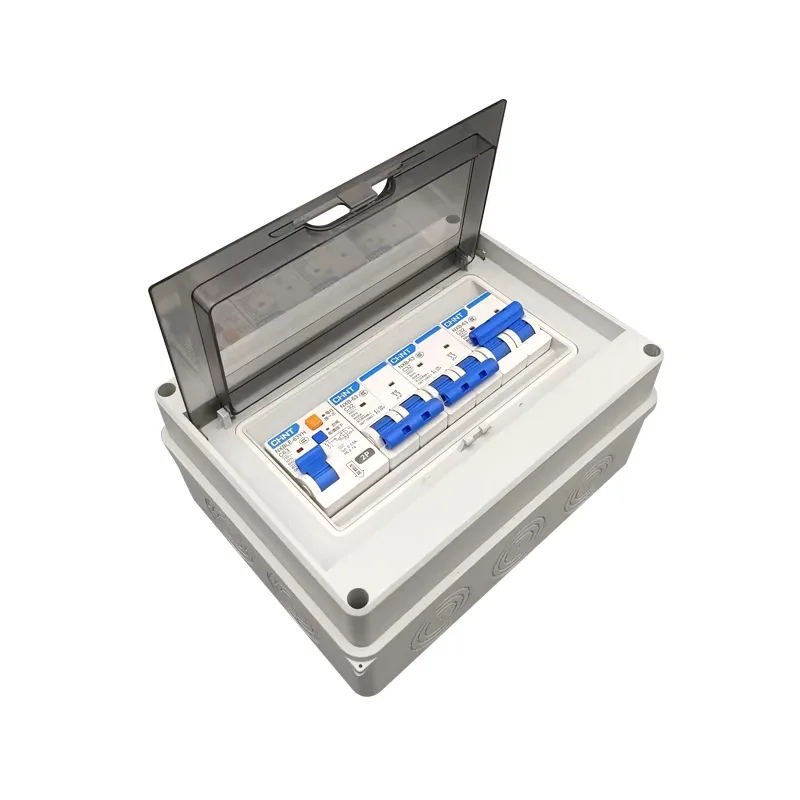

Κουτί διανομής διακόπτη κυκλώματος αέρα

Επιλέγοντας την Shangming, μια κινεζική εταιρεία, ως προμηθευτή του κιβωτίου διανομής του διακόπτη αέρα θα σας παραχωρήσει πρόσβαση σε τεχνική υποστήριξη και ανταγωνιστικές τιμές. Αυτό το κουτί διανομής υποστηρίζει έξυπνη παρακολούθηση και τηλεχειρισμό.

Κύριες Λειτουργίες

Κύριος έλεγχος ισχύος: Ως κύριος εισερχόμενος διακόπτης για το σύστημα χαμηλής τάσης, το κιβώτιο διανομής διακόπτη αέρα είναι υπεύθυνο για τον έλεγχο του κύριου διακόπτη ισχύος για ολόκληρο το κτίριο ή τη γραμμή παραγωγής, ελέγχοντας την κατάσταση ενεργοποίησης/απενεργοποίησης ολόκληρου του συστήματος διανομής ισχύος.

Πολλαπλές προστασίες: Ο εξοπλισμός παρέχει ακριβή προστασία τριών σταδίων: υπερφόρτωση μεγάλης καθυστέρησης, βραχυκύκλωμα βραχυκυκλώματος, στιγμιαίο βραχυκύκλωμα και προστασία γείωσης.

Παρακολούθηση ισχύος: Ο διακόπτης κυκλώματος αέρα μπορεί να ενσωματώσει έναν έξυπνο ελεγκτή για την εμφάνιση δεδομένων σε πραγματικό χρόνο, όπως τάση, ρεύμα, συχνότητα και συντελεστή ισχύος.

Ιεραρχική διασύνδεση: Το κιβώτιο διανομής του διακόπτη κυκλώματος αέρα μπορεί λογικά να αλληλασφαλιστεί με μετασχηματιστές ανάντη ή ερμάρια διακλάδωσης κατάντη για να αποφευχθεί η διαδοχική ενεργοποίηση από το να προκαλέσει διακοπές ρεύματος μεγάλης κλίμακας, προστατεύοντας τα καλώδια, τον εξοπλισμό και την ασφάλεια του προσωπικού.

Σύγκριση προϊόντων: Air Circuit Breaker Distribution Box έναντι Standard Distribution Box

Πώς να επιλέξετε τις σωστές προδιαγραφές του κιβωτίου διανομής διακόπτη αέρα;

Η σωστή επιλογή θα βελτιώσει την επακόλουθη εγκατάσταση, συντήρηση, απόδοση και διάρκεια ζωής. Η Shangming, ως κατασκευαστής κιβωτίων διανομής διακόπτη αέρα, παρέχει συμβουλές βασισμένες σε μια τυπική διαδικασία επιλογής: Εφαρμογή → Τάση → Ρεύμα → Χωρητικότητα βραχυκυκλώματος → Δομική μορφή → Προδιαγραφές ντουλαπιού → Σχέδιο εξερχόμενης γραμμής → Έξυπνη διαμόρφωση → Περιβαλλοντική επαλήθευση.

I. Διευκρίνιση της Εφαρμογής

Πριν επιλέξετε προδιαγραφές, προσδιορίστε πρώτα τη λειτουργία του κιβωτίου διανομής του διακόπτη αέρα στο σύστημά σας.

Κουτί διανομής κύριας εισερχόμενης γραμμής χαμηλής τάσης: Λειτουργεί ως κεντρικός διακόπτης για ολόκληρο το σύστημα χαμηλής τάσης, που αντιστοιχεί στο μέγιστο φορτίο και στο μέγιστο ρεύμα βραχυκυκλώματος.

Κουτί διανομής δεσμών διαύλου: Χρησιμοποιείται για σύνδεση μεταξύ δύο τμημάτων ράβδου ζυγού. βασικά ζητήματα είναι η χωρητικότητα σύνδεσης και η συχνότητα λειτουργίας.

Σημαντικό κιβώτιο διανομής τροφοδοτικού φορτίου: Τροφοδοτεί κρίσιμο εξοπλισμό, που απαιτεί υψηλή αξιοπιστία και επιλεκτική προστασία.

Διαφορετικές εφαρμογές απαιτούν σημαντικά διαφορετικές προδιαγραφές. αυτό είναι το πρώτο βήμα.

II. Προσδιορίστε την ονομαστική τάση και τον τύπο συστήματος

Συνήθεις ονομαστικές τάσεις: AC 380V / 400V / 690V, πρέπει να είναι συνεπείς με το επιτόπιο σύστημα τροφοδοσίας.

Τύπος συστήματος: Τριφασικό τριφασικό / Τριφασικό τετρασύρματο. Επιβεβαιώστε εάν απαιτείται γραμμή ουδέτερη (N) και προστατευτική γραμμή γείωσης (PE).

Η λανθασμένη τάση και ο τύπος συστήματος θα καταστήσουν άμεσα τον εξοπλισμό άχρηστο.

III. Υπολογίστε και επιλέξτε Ονομαστικό ρεύμα

Υπολογίστε το πραγματικό ρεύμα φορτίου και συνοψίστε το ρεύμα σχεδιασμού όλων των κατάντη κυκλωμάτων, με βάση τις μέγιστες ταυτόχρονες συνθήκες λειτουργίας.

Κατά την επιλογή, συνιστούμε να κρατήσετε ένα εύλογο περιθώριο, γενικά 10%–30% για μελλοντική επέκταση.

Κοινές αξιολογήσεις ρεύματος ACB: 630A, 800A, 1000A, 1250A, 1600A, 2000A, 2500A, 3200A, 4000A–6300A.

Κατ' αρχήν, το μακροπρόθεσμο ρεύμα λειτουργίας πρέπει να είναι ≤ 80%-90% του ονομαστικού ρεύματος ACB.

IV. Έλεγχος ικανότητας διακοπής βραχυκυκλώματος

Πολλοί πελάτες παραβλέπουν αυτό το σημείο όταν επιλέγουν διακόπτες κυκλώματος, αλλά είναι κρίσιμο. Η ανεπαρκής ικανότητα θραύσης μπορεί να προκαλέσει σοβαρούς κινδύνους για την ασφάλεια.

Το ρεύμα βραχυκυκλώματος στο σημείο εγκατάστασης πρέπει να προσδιοριστεί, να υπολογιστεί από την χωρητικότητα του μετασχηματιστή, την αντίσταση και το μήκος του καλωδίου.

Επιλέξτε μια αντίστοιχη χωρητικότητα διακοπής: Icu / Ics ≥ το μέγιστο ρεύμα βραχυκυκλώματος του συστήματος.

Κοινές βαθμολογίες: 50kA, 65kA, 80kA, 100kA.

V. Επιλογή της δομής του διακόπτη κυκλώματος

Διορθώθηκε ACB: Χαμηλό κόστος, η συντήρηση απαιτεί διακοπή ρεύματος.

ACB τύπου συρταριού: Βολική συντήρηση, υποστηρίζει αδιάλειπτη συντήρηση, που χρησιμοποιείται πιο συχνά σε βιομηχανικά έργα.

VI. Καθορισμός προδιαγραφών και δομής ντουλαπιού κουτιού διανομής

Οι διαστάσεις του ντουλαπιού εξαρτώνται από τις προδιαγραφές ACB, τη χωρητικότητα της μπάρας και τον αριθμό των εξερχόμενων κυκλωμάτων. Οι κύριοι τύποι είναι επιτοίχιος και επιδαπέδιος.

Κατηγορία προστασίας: Εσωτερικός χώρος: IP30 / IP40; Εξωτερικός χώρος: IP54 / IP65.

VII. Επιλογή διαμόρφωσης γραμμής διαύλου και εξερχόμενης γραμμής

Οι προδιαγραφές του διαύλου θα πρέπει να επιλέγονται με βάση το ονομαστικό ρεύμα και τη διατομή του χάλκινου ζυγού, λαμβάνοντας υπόψη την αύξηση της θερμοκρασίας και τη μακροχρόνια λειτουργία.

Τύποι κυκλωμάτων εξερχόμενης γραμμής: εξερχόμενη γραμμή MCCB, γραμμή εξερχόμενης γραμμής MCB, γραμμή εξόδου απευθείας καλωδίου.

Απαιτείται εφεδρικό κύκλωμα; Εάν ναι, κρατήστε χώρο για μελλοντική επέκταση της χωρητικότητας.

VIII. Έξυπνες δυνατότητες και διαμόρφωση αξεσουάρ

Οι προαιρετικές λειτουργίες περιλαμβάνουν: παρακολούθηση ρεύματος, τάσης και ενέργειας. διεπαφή επικοινωνίας? απομακρυσμένο άνοιγμα και κλείσιμο. συναγερμός σφάλματος και ανατροφοδότηση κατάστασης.

Ο έξυπνος τύπος συνιστάται για έργα εργοστασίων, κέντρων δεδομένων και δημόσιων κτιρίων.

IX. Επαλήθευση περιβαλλοντικών συνθηκών και χρήσης

Επιβεβαιώστε τους ακόλουθους περιβαλλοντικούς παράγοντες:

Θερμοκρασία περιβάλλοντος (απαιτείται μείωση για υψηλές θερμοκρασίες)

Υψόμετρο εγκατάστασης

Παρουσία σκόνης, υγρασίας ή διαβρωτικών αερίων

Απαιτείται σεισμικός σχεδιασμός;
