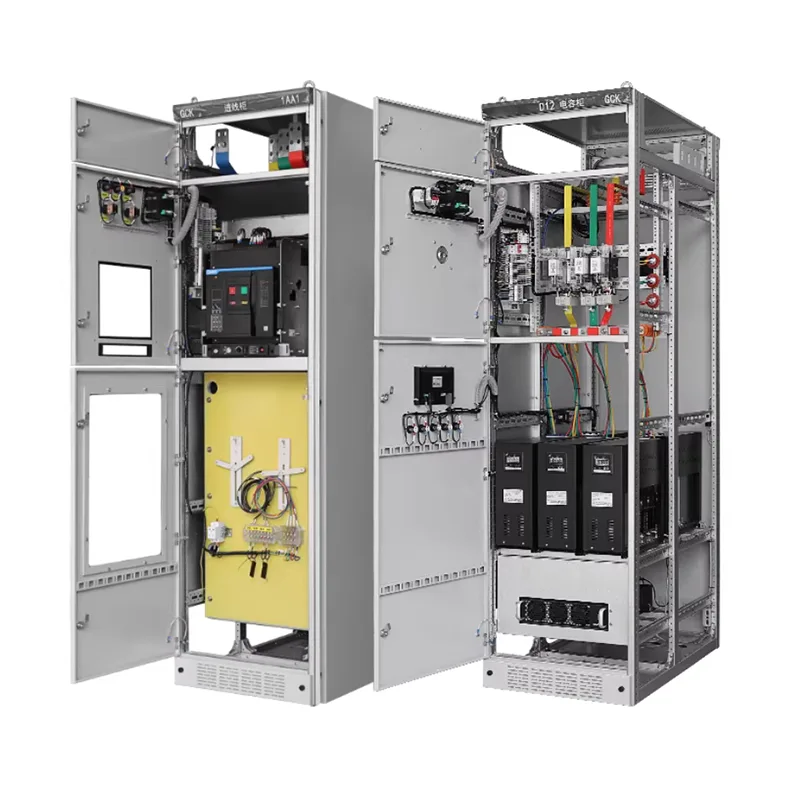

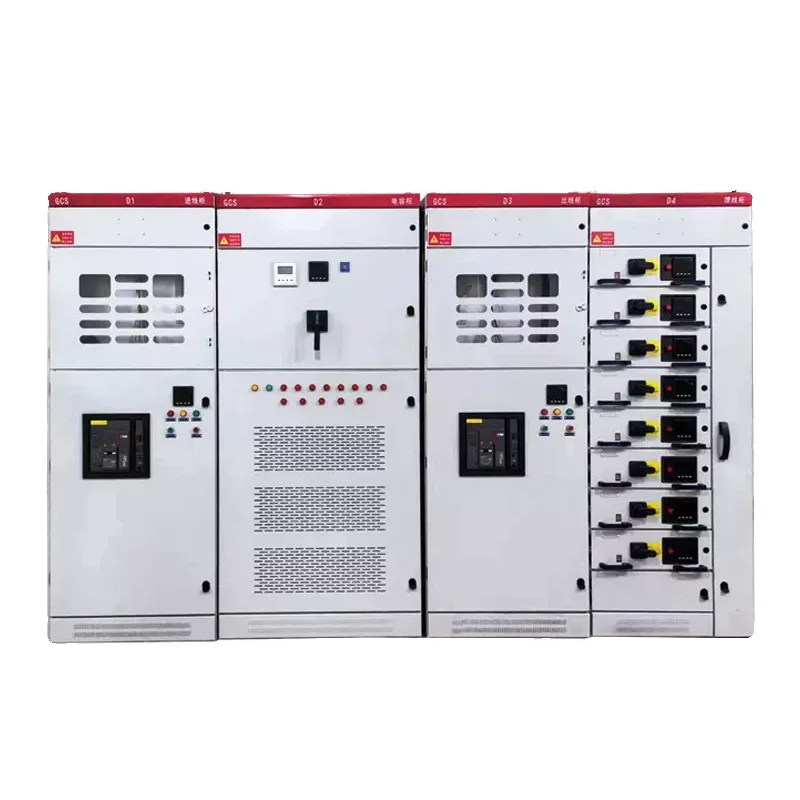

Εξοπλισμός μεταγωγής χαμηλής τάσης GCS

Το GCS Low Voltage Withdrawable Switchgear έχει απλοποιημένη δομή, καλή συμβατότητα εξαρτημάτων και είναι 20%-35% φθηνότερο από το MNS, καθιστώντας το κατάλληλο για έργα ευαίσθητα στον προϋπολογισμό. Εάν ενδιαφέρεστε να επιλέξετε αυτό το προϊόν και να αρχίσετε να αναπτύσσετε ένα σχέδιο έργου, μη διστάσετε να επικοινωνήσετε με τη Shangming, έναν αξιόπιστο προμηθευτή από το Yueqing, Wenzhou, Κίνα.

Χαρακτηριστικά προϊόντος

Ο αποσπώμενος διακόπτης χαμηλής τάσης GCS συνδυάζει την υψηλή αξιοπιστία του MNS με την ευκολία λειτουργίας του GGD, καθιστώντας τον ιδανικό για συστήματα διανομής ισχύος χαμηλής τάσης με πολλά κυκλώματα, συχνή συντήρηση και εστίαση στον έλεγχο του συνολικού κόστους.

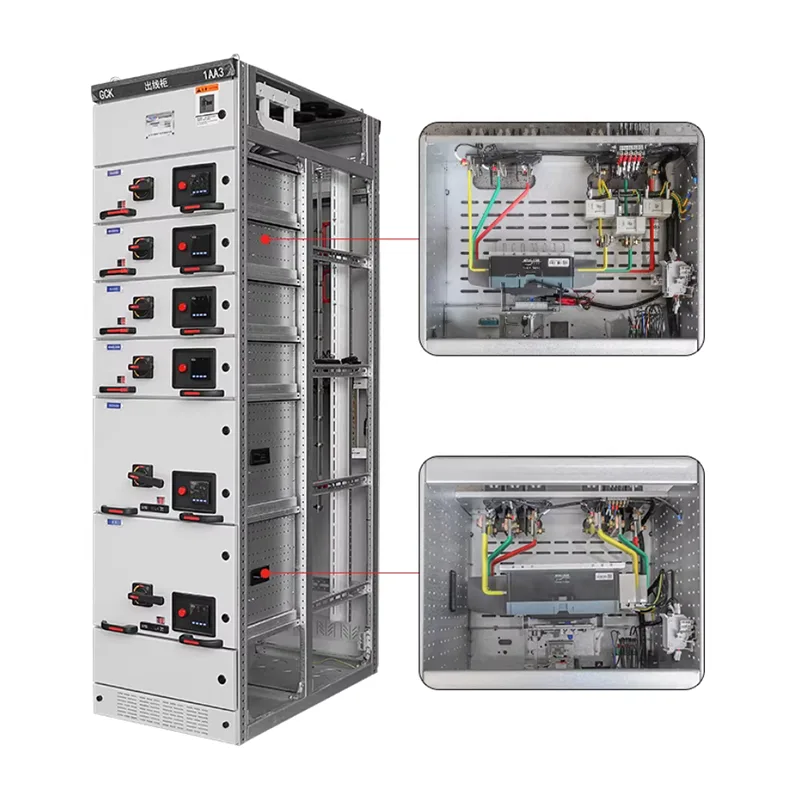

1. Αρθρωτή αποσυρόμενη δομή

Οι λειτουργικές μονάδες GCS υιοθετούν μια τυπική σχεδίαση τύπου συρταριού, που επιτρέπει τη γρήγορη εισαγωγή και αφαίρεση. Σε περίπτωση βλάβης ενός μόνο κυκλώματος ή συντήρησης, η μονάδα μπορεί να αποσυρθεί ανεξάρτητα χωρίς να επηρεαστεί η λειτουργία άλλων κυκλωμάτων, μειώνοντας τον χρόνο διακοπής ρεύματος και το κόστος συντήρησης.

Ο αρθρωτός σχεδιασμός του εξοπλισμού διανομής προσφέρει ισχυρή ευελιξία, διευκολύνοντας τη μελλοντική επέκταση ή αντικατάσταση.

2. Υψηλό επίπεδο ασφάλειας

Το ερμάριο GCS χωρίζεται εσωτερικά σε: ένα διαμέρισμα ράβδου ζυγού, ένα διαμέρισμα λειτουργικής μονάδας και ένα διαμέρισμα καλωδίων. Αυτές οι λειτουργικές περιοχές απομονώνονται αποτελεσματικά για την πρόληψη της διάδοσης σφαλμάτων.

Υποστηρίζουμε επιλογές για υψηλότερα επίπεδα προστασίας, τα οποία μπορούν να προσαρμοστούν με βάση τις πραγματικές συνθήκες λειτουργίας.

Τα χαρακτηριστικά ασφαλείας ενισχύουν τη λειτουργική ασφάλεια και σταθερότητα, ικανοποιώντας τις απαιτήσεις ισχύος των βιομηχανικών και δημοσίων έργων.

3. Βολική Συντήρηση και Λειτουργία

Η μονάδα συρταριού διαθέτει θέσεις δοκιμής, εργασίας και αποσύνδεσης, επιτρέποντας την επιθεώρηση και την αντικατάσταση ακόμη και σε συνθήκες απενεργοποίησης ή μερικής ενεργοποίησης. Η καλωδίωση και ο χώρος λειτουργίας είναι ορθολογικά σχεδιασμένοι, καθιστώντας τον φιλικό προς το χρήστη για το προσωπικό συντήρησης και κατάλληλο για συστήματα που απαιτούν συχνή συντήρηση, όπως τα σενάρια MCC.

4. Ευρεία Εφαρμογή

Το ερμάριο GCS μπορεί να χρησιμοποιηθεί ως ερμάριο διανομής, ντουλάπι τροφοδοσίας, κέντρο ελέγχου κινητήρα (MCC) κ.λπ., υποστηρίζοντας διάφορους συνδυασμούς ηλεκτρικών εξαρτημάτων και προσαρμόζοντας διαφορετικές απαιτήσεις χωρητικότητας και ποσότητας κυκλώματος. Ένα ενιαίο σύστημα μπορεί να καλύψει πολλαπλές ανάγκες εφαρμογών.

5. Υψηλή Κόστους-Αποτελεσματικότητα

Σε σύγκριση με τα αποσπώμενα ερμάρια MNS, το GCS έχει απλούστερη δομή και πιο ελεγχόμενο κόστος.

Σε σύγκριση με το σταθερό σύστημα διανομής, προσφέρει σημαντικά πλεονεκτήματα στην ασφάλεια και τη συντηρησιμότητα, καθιστώντας τον ιδιαίτερα κατάλληλο για έργα μεσαίας έως μεγάλης κλίμακας ή έργα ευαίσθητα στον προϋπολογισμό, επιτυγχάνοντας ισορροπία μεταξύ απόδοσης και κόστους.

Πώς να διατηρήσετε έναν διακόπτη με δυνατότητα ανάκλησης χαμηλής τάσης GCS;

Για να παραταθεί η διάρκεια ζωής του, να αποφευχθούν δυσλειτουργίες και να διασφαλιστεί η συνεχής παροχή ρεύματος, η σωστή συντήρηση είναι ζωτικής σημασίας. Το Shangming παρέχει ολοκληρωμένη τεκμηρίωση και προσφέρει μερικές προτάσεις.

Ι. Καθημερινή Επιθεώρηση

1. Έλεγχος ένδειξης λειτουργίας: Οι ενδεικτικές λυχνίες του πίνακα του συρταριού δεν πρέπει να αναβοσβήνουν ασυνήθιστα. Το ρεύμα του αμπερόμετρου πρέπει να είναι ισορροπημένο.

2. Έλεγχος ανόδου θερμοκρασίας: Χρησιμοποιήστε ένα φορητό υπέρυθρο θερμόμετρο για να μετρήσετε την άνοδο της θερμοκρασίας της φίσας του κύριου ζυγού, των πρωτευόντων συνδέσμων του συρταριού και των ακροδεκτών εισόδου/εξόδου του διακόπτη κυκλώματος. ≤40K (≤80℃ σε θερμοκρασία περιβάλλοντος +40℃).

3. Έλεγχος μη φυσιολογικής οσμής/ήχου: Ελέγξτε για μυρωδιές καψίματος, ήχους εκκένωσης ή θορύβους.

4. Έλεγχος στεγανοποίησης και καθαρισμού πόρτας: Είναι παλιές οι στεγανοποιήσεις της πόρτας του ντουλαπιού; Υπάρχει εσωτερική συσσώρευση σκόνης;

5. Έλεγχος θέσης συρταριού: Είναι όλα τα συρτάρια στις συνδεδεμένες θέσεις τους; Είναι χαλαρά;

II. Περιοδική Συντήρηση

Βήμα 1: Προετοιμασία απενεργοποίησης. Επιβεβαιώστε ότι η τροφοδοσία ρεύματος ανάντη είναι αποσυνδεδεμένη και ελέγξτε για τάση.

Βήμα 2: Μετακινήστε το συρτάρι που χρειάζεται συντήρηση στην ανοιχτή θέση και τραβήξτε το εντελώς έξω. Σημειώστε ότι τα κύρια βύσματα θα αποσυνδεθούν αυτόματα. Τα δευτερεύοντα βύσματα μπορούν να αφαιρεθούν χειροκίνητα.

Βήμα 3: Συντήρηση μονάδας συρταριού. Διαφορετικά εξαρτήματα απαιτούν διαφορετικές διαδικασίες συντήρησης, συμπεριλαμβανομένου του καθαρισμού και της δοκιμής.

Βήμα 4: Εσωτερική συντήρηση ντουλαπιού

Κύρια μπάρα: Ελέγξτε για χαλαρά μπουλόνια.

Κάθετη μπάρα διακλάδωσης: Καθαρίστε τη συσσωρευμένη σκόνη και ελέγξτε για κατεστραμμένα μονωτικά περιβλήματα.

Διαμέρισμα καλωδίων: Οργανώστε τα καλώδια και ελέγξτε για υπερθέρμανση ή αποχρωματισμό των άκρων των καλωδίων.

Σύστημα γείωσης: Μετρήστε την αντίσταση γείωσης μεταξύ του ζυγού PE και του κιβωτίου (θα πρέπει να είναι ≤0,1Ω).

Βήμα 5: Λειτουργική δοκιμή

Σπρώξτε το συρτάρι πίσω στη θέση σύνδεσης. Μετά την ενεργοποίηση, ελέγξτε το κύκλωμα ελέγχου στη θέση δοκιμής. Εκτελέστε μια δοκιμή χωρίς φορτίο για 10 λεπτά για να επιβεβαιώσετε ότι δεν υπάρχουν ανωμαλίες.

Βασικές προφυλάξεις συντήρησης

1. Ποτέ μην συνδέετε ή αποσυνδέετε τις κύριες μονάδες ενώ είναι ενεργοποιημένες.

Οι κύριες μονάδες φέρουν υψηλό ρεύμα στο κύριο κύκλωμα και πρέπει να λειτουργούν μόνο αφού το συρτάρι βρίσκεται στην ανοιχτή θέση και το σύστημα είναι απενεργοποιημένο.

Διαφορετικά, μπορεί να προκαλέσει ηλεκτρικό τόξο, με αποτέλεσμα προσωπικό τραυματισμό ή ζημιά στον εξοπλισμό.

2. Μην ανακατεύετε συρτάρια διαφορετικών μεγεθών.

Τα συρτάρια GCS έχουν σχεδιαστεί σε μεγέθη 1/2, 1, 2 και 3 μονάδων, με ύψη που αντιστοιχούν αυστηρά στις θέσεις της κύριας μονάδας.

Η λανθασμένη εγκατάσταση θα οδηγήσει σε κακή ευθυγράμμιση της μονάδας, κακή επαφή και υπερθέρμανση.

3. Ελέγχετε τακτικά την ασφάλιση πέντε ασφάλισης.

Δοκιμή: Με τον διακόπτη κλειστού, μπορεί να τραβηχτεί το συρτάρι; Δεν πρέπει.

Εάν η ασφάλιση αποτύχει, σταματήστε αμέσως τη χρήση και επισκευάστε για να αποφύγετε κακή λειτουργία.

4. Ενισχύστε τα μέτρα κατά της συμπύκνωσης σε υγρά περιβάλλοντα.

Εάν το έργο σας βρίσκεται στην περίοδο των βροχών ή σε εργοστάσιο νερού, ελέγχετε τη λειτουργία του θερμαντήρα κάθε μήνα.

Κατά την επιβεβαίωση της λύσης, μπορείτε να επιλέξετε να εγκαταστήσετε έναν έξυπνο ελεγκτή συμπύκνωσης για αυτόματη εκκίνηση-διακοπή.

FAQ

Ε: Κατά την προσαρμογή ενός ερμαρίου διακοπτών, πώς μπορώ να επιλέξω μεταξύ ενός σταθερού τύπου (GGD) ή ενός τύπου αποσύρσιμου (GCS/MNS);

Α: Το GGD είναι κατάλληλο όταν: Περιορισμένος προϋπολογισμός, μεμονωμένο φορτίο, επιτρεπόμενη συντήρηση για διακοπές ρεύματος ή σκληρό περιβάλλον. Η σταθερή καλωδίωση είναι πιο αξιόπιστη σε αυτές τις περιπτώσεις.

Το GCS/MNS είναι κατάλληλο όταν: Οι βασικές γραμμές παραγωγής παρουσιάζουν σημαντικές απώλειες λόγω διακοπής ρεύματος, πολυάριθμα κυκλώματα με περιορισμένο χώρο, απαιτούν ταχεία συντήρηση σε απευθείας σύνδεση και δίνουν προτεραιότητα στον υψηλό αυτοματισμό και ευφυΐα.

Ε: Πώς επηρεάζει το υψόμετρο την προσαρμογή του εξοπλισμού διανομής;

Α: Σε υψόμετρα πάνω από 1000 μέτρα, ο αραιός αέρας μειώνει τη διάχυση θερμότητας και την ικανότητα μόνωσης.

Πρέπει να μας ενημερώσετε κατά την προσαρμογή εάν χρειάζεστε αυξημένα κενά αέρα, μονωτές υψηλότερης ποιότητας ή μείωση κατά την επιλογή.

Ε: Γιατί είναι μερικές φορές δύσκολο να τραβηχτούν ή να τοποθετηθούν τα συρτάρια του αποσπώμενου εξοπλισμού GCS χαμηλής τάσης;

Α: Παραμόρφωση σιδηροτροχιάς οδήγησης: Αυτό μπορεί να οφείλεται σε ανομοιόμορφη βάση κατά την εγκατάσταση, προκαλώντας παραμόρφωση του ντουλαπιού.

Κλείδωμα: Ελέγξτε εάν ο διακόπτης κυκλώματος είναι πλήρως στην ανοιχτή θέση. Για ασφάλεια, η μηχανική κλειδαριά θα κλειδώσει το συρτάρι όταν ενεργοποιηθεί ο διακόπτης κυκλώματος.

Αστοχία λίπανσης: Η έλλειψη συντήρησης για μεγάλο χρονικό διάστημα μπορεί να προκαλέσει δυσκαμψία του μηχανικού μηχανισμού. Μην πιέζετε ή τραβάτε με δύναμη το συρτάρι. αφαιρέστε τυχόν ξένα αντικείμενα και εφαρμόστε κατάλληλη ποσότητα λιπαντικού.
