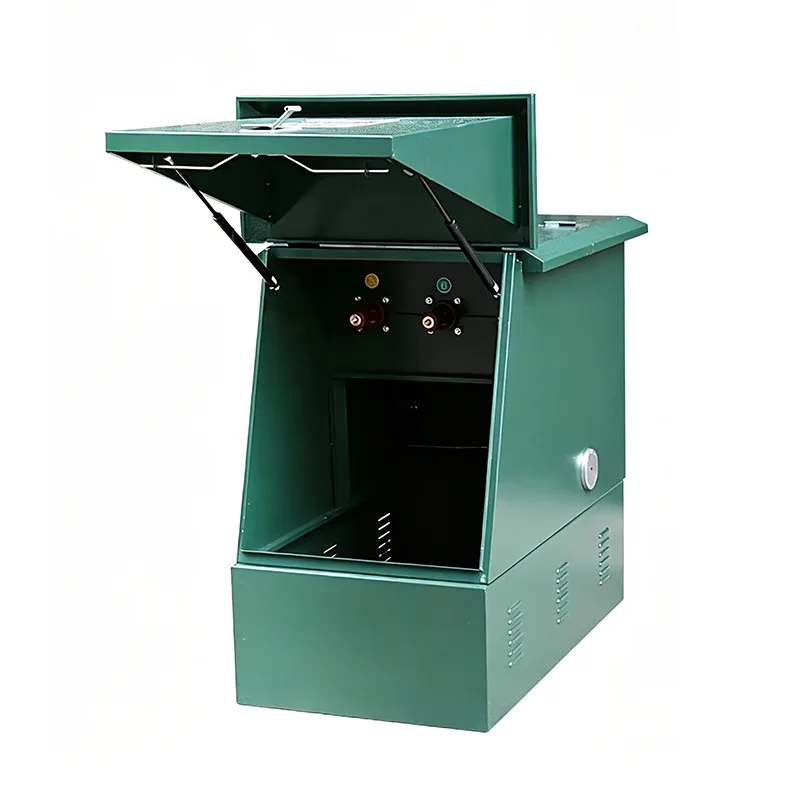

Κουτί διακλάδωσης καλωδίων υψηλής τάσης

Τα κουτιά διακλάδωσης καλωδίων υψηλής τάσης χρησιμοποιούνται σε δίκτυα διανομής μέσης τάσης 6kV-35kV. Είναι προκατασκευασμένα στο εργοστάσιο και εγκαθίστανται επιτόπου μέσω συναρμολόγησης βυσμάτων αρμών καλωδίων υψηλής τάσης, αντικατάστασης φρεατίων καλωδίων και επιτόπιας κατασκευής κεφαλών ακροδεκτών. Η Shangming, ως κατασκευαστής αυτού του προϊόντος, μπορεί να το προσαρμόσει σύμφωνα με τις πραγματικές ανάγκες του έργου. Επικοινωνήστε μαζί μας.

Δομική Σύνθεση

Τα κουτιά διακλάδωσης καλωδίων υψηλής τάσης χρησιμεύουν ως διακλαδώσεις καλωδίων, συνδέσεις και εξαρτήματα προστασίας σε συστήματα διανομής ισχύος υψηλής τάσης. Ενώ είναι κυρίως στοιχείο σύνδεσης, μπορούν να προστεθούν προστατευτικές συσκευές στα δομικά στοιχεία εάν είναι απαραίτητο.

1. Περίβλημα: Το περίβλημα είναι το βασικό εξάρτημα. Χρησιμοποιούμε μέταλλο υψηλής αντοχής, όπως χάλυβα ψυχρής έλασης ή ανοξείδωτο χάλυβα, παρέχοντας αδιάβροχες, ανθεκτικές στη σκόνη, ανθεκτικές στη διάβρωση και στις καιρικές συνθήκες ιδιότητες, κατάλληλες για εσωτερικούς ή εξωτερικούς χώρους υψηλής τάσης.

2. Τερματικό σύνδεσης κύριου καλωδίου: Αυτό το εξάρτημα χρησιμοποιείται για καλώδια υψηλής τάσης μεγάλης διατομής, υποστηρίζοντας αγωγούς αλουμινίου ή χαλκού, εξασφαλίζοντας αξιόπιστη επαφή και χαμηλή αντίσταση.

3. Τερματικά κλάδων: Κατασκευή μία σε πολλαπλές εξόδους, εσωτερικά απομονωμένη με υλικά υψηλής μόνωσης, ανθεκτικά στη θερμότητα για την εξασφάλιση ηλεκτρικής απομόνωσης και ασφαλών αποστάσεων μεταξύ των κλαδιών.

4. Σύστημα μόνωσης και προστασίας: Εξοπλισμένο με δακτύλιους υψηλής τάσης και μονωτικά καλύμματα για την αποφυγή βραχυκυκλωμάτων, ατυχημάτων ηλεκτροπληξίας ή ηλεκτροπληξίας.

5. Συσκευές Προστασίας: Προαιρετικά με βάση τις απαιτήσεις του έργου, συμπεριλαμβανομένων των ασφαλειών υψηλής τάσης, των διακοπτών φορτίου, του κεραυνού και της προστασίας από υπερένταση. Είναι δυνατή η ανεξάρτητη προστασία για κυκλώματα διακλάδωσης, ενώ η κύρια γραμμή διατηρεί συνεχή τροφοδοσία.

Χαρακτηριστικά προϊόντος

1. Ασφάλεια και μόνωση υψηλής τάσης

Το High Voltage Cable Branch Box υιοθετεί ένα μεταλλικό περίβλημα υψηλής αντοχής με μονωτικό κάλυμμα, που υποστηρίζει διακλάδωση καλωδίων υψηλής τάσης 1kV~35kV και άνω. Οι κλάδοι υψηλής τάσης είναι πλήρως απομονωμένοι από τον κύριο κορμό, αποτρέποντας την ανατροπή, βραχυκυκλώματα ή ηλεκτροπληξία, πληρώντας τα πρότυπα ασφάλειας διανομής ισχύος υψηλής τάσης IEC/GB.

2. Λειτουργία διακλάδωσης πολλαπλών κυκλωμάτων

Αυτό το προϊόν υποστηρίζει διακλάδωση καλωδίου μίας σε πολλές εξόδους, επιτρέποντας την ευέλικτη διαμόρφωση του αριθμού των κυκλωμάτων όπως απαιτείται. Η εσωτερική δομή ζυγού ή αγωγού κατανέμει ομοιόμορφα το ρεύμα και οι διαφορετικές χωρητικότητες ρεύματος διακλάδωσης μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις φορτίου, απλοποιώντας την καλωδίωση υψηλής τάσης και μειώνοντας την πολυπλοκότητα της κατασκευής.

3. Υψηλός βαθμός προστασίας

Η Shangming μπορεί να προσαρμόσει τα κουτιά διακλάδωσης εξωτερικού χώρου με αξιολογήσεις προστασίας IP54/IP65 με βάση τις πραγματικές περιβαλλοντικές συνθήκες, αντίσταση στη βροχή, τη σκόνη, την υπεριώδη ακτινοβολία και τα διαβρωτικά περιβάλλοντα και προσαρμόσιμα σε μακροχρόνια λειτουργία σε περιβάλλοντα υψηλής θερμοκρασίας, χαμηλής θερμοκρασίας και υγρασίας.

4. Αρθρωτή Δομή

Τα κουτιά διακλάδωσης έχουν συμπαγή δομή, καθαρή καλωδίωση και σύντομο χρόνο επιτόπου εγκατάστασης, εξοικονομώντας χρόνο σε σύγκριση με τα παραδοσιακά φρεάτια καλωδίων. Οι επιλογές εγκατάστασης περιλαμβάνουν τοποθέτηση σε τοίχο, τοποθέτηση δαπέδου ή στερέωση βραχίονα. Η συντήρηση και η επέκταση είναι απλές, βελτιώνοντας τη λειτουργική απόδοση.

5. Μεγάλη διάρκεια ζωής και χαμηλό κόστος συντήρησης

Επειδή επιλέξαμε υλικά υψηλής αντοχής στις καιρικές συνθήκες και στη διάβρωση, η διάρκεια ζωής του προϊόντος επεκτείνεται αποτελεσματικά. Ο σφραγισμένος σχεδιασμός αποτρέπει την είσοδο σκόνης, υγρασίας και παρασίτων, με αποτέλεσμα την ελάχιστη καθημερινή συντήρηση και χαμηλό κόστος λειτουργίας.

Σύγκριση κιβωτίων διανομής καλωδίων υψηλής τάσης και χαμηλής τάσης

FAQ

Ε: Εάν η ένδειξη τάσης στην επιφάνεια του περιβλήματος είναι σβηστή, μπορώ να καταλάβω εάν το κύκλωμα είναι εκτός ρεύματος;

Α: Απολύτως όχι. Ο δείκτης τάσης είναι μόνο για συμπληρωματική αναφορά. Μια ένδειξη που δεν ανάβει μπορεί να οφείλεται σε κατεστραμμένο δείκτη, σε ελαττωματικό αισθητήρα ή σε καμένη ασφάλεια. Πριν από οποιαδήποτε λειτουργία, πρέπει να χρησιμοποιηθεί ένας ελεγκτής υψηλής τάσης της κατάλληλης ονομαστικής τάσης για επιτόπιες δοκιμές.

Ε: Τι πρέπει να κάνω εάν ακούσω ένα ελαφρύ σφύριγμα από το περίβλημα κατά την επιθεώρηση;

Α: Ζητήστε αμέσως διακοπή ρεύματος για έλεγχο. Το σφύριγμα είναι συνήθως σημάδι μερικής εκφόρτισης, υποδεικνύοντας ότι η εσωτερική μόνωση μπορεί να έχει ραγίσει ή να έχει δημιουργηθεί διαδρομή εκκένωσης λόγω ακατάλληλης εγκατάστασης. Εάν δεν αντιμετωπιστεί έγκαιρα, αυτό μπορεί γρήγορα να κλιμακωθεί σε βραχυκύκλωμα φάσης-φάσης ή ακόμη και να προκαλέσει έκρηξη του περιβλήματος.

Ε: Πώς μπορώ να επιλέξω μεταξύ μόνωσης SF6 και στερεάς μόνωσης;

Α: Μόνωση SF6: Εξαιρετικά ώριμη τεχνολογία με ισχυρές δυνατότητες πυρόσβεσης τόξου, αλλά περιλαμβάνει εκπομπές αερίων θερμοκηπίου και απαιτεί τακτική παρακολούθηση με μανόμετρο.

Στερεά μόνωση: Προστασία χωρίς αέρια, πιο φιλική προς το περιβάλλον, κατάλληλη για περιοχές με εξαιρετικά υψηλές περιβαλλοντικές απαιτήσεις ή περιοχές μεγάλου υψομέτρου, αποτρέποντας τις εσωτερικές φυσαλίδες αέρα.
