JXF Ενσωματωμένο κιβώτιο διανομής χαμηλής τάσης

Τα ενσωματωμένα κουτιά διανομής χαμηλής τάσης JXF είναι κατασκευασμένα από χαλύβδινη πλάκα ψυχρής έλασης, λυγισμένη και συγκολλημένη, με επεξεργασία ηλεκτροστατικού ψεκασμού εποξειδικής ρητίνης στην επιφάνεια, καθιστώντας τα αισθητικά ευχάριστα και ανθεκτικά. Αυτός είναι ένας από τους τύπους προϊόντων που η Shangming, ως κατασκευαστής και προμηθευτής κιβωτίων διανομής, μπορεί να προσφέρει τόσο σε νέους όσο και σε υπάρχοντες πελάτες. Έχουμε ολοκληρωμένες δυνατότητες Ε&Α και προσαρμογής. μη διστάσετε να μας στείλετε τις απαιτήσεις σας.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Το ολοκληρωμένο κιβώτιο διανομής χαμηλής τάσης JXF είναι ένα προϊόν υψηλής ποιότητας που σχεδιάστηκε και κατασκευάστηκε από την Shangming Factory. Διαθέτει βαθμό προστασίας IP55, εσωτερική βάση στήριξης για εγκατάσταση διαφόρων ηλεκτρικών συσκευών και πόρτα που ανοίγει σε περισσότερες από 110 μοίρες και περιστρέφεται με ευελιξία.

Δομικά Χαρακτηριστικά

Υλικό: Τα ενσωματωμένα κουτιά διανομής χαμηλής τάσης JXF είναι κατασκευασμένα από χαλύβδινη πλάκα ψυχρής έλασης με ηλεκτροστατική επίστρωση πούδρας, παρέχοντας ισχυρή αντίσταση στη διάβρωση και αντοχή στις καιρικές συνθήκες.

Βαθμολογία προστασίας: IP40; Το IP54 μπορεί να προσαρμοστεί για να καλύψει τις απαιτήσεις του έργου σας. Για υψηλή προστασία, οι άκρες του κιβωτίου είναι εξοπλισμένες με λωρίδες στεγανοποίησης, προσφέροντας εξαιρετική αντοχή στη σκόνη και το νερό.

Μέθοδος εγκατάστασης: Υποστηρίζουμε ευέλικτες επιλογές εγκατάστασης, που καθορίζονται με βάση τις ανάγκες σας. Υποστηρίζονται επιτοίχιες, χωνευτές ή επιδαπέδιες εγκαταστάσεις.

Εσωτερική διάταξη: Το κουτί διανομής διαθέτει μια κινητή πλάκα στερέωσης, η οποία επιτρέπει στα εξαρτήματα να διατάσσονται ελεύθερα σύμφωνα με το διάγραμμα κυκλώματος.

Ποιες είναι οι εφαρμογές των ενσωματωμένων κιβωτίων διανομής χαμηλής τάσης JXF;

Τα ενσωματωμένα κιβώτια διανομής χαμηλής τάσης JXF χρησιμοποιούνται για τη διανομή ισχύος τερματικού και κυκλώματος διακλάδωσης χαμηλής τάσης, για την αντιμετώπιση των αναγκών φωτισμού, ισχύος, ελέγχου εξοπλισμού και υπαίθριων αναγκών.

1. Διανομή ισχύος τερματικού

Η πιο κοινή βασική εφαρμογή του JXF είναι η άντληση ενέργειας από τον κύριο πίνακα διανομής και η διανομή του σε συγκεκριμένες περιοχές ή εξοπλισμό.

Σχετικά σενάρια:

Κατανομή ορόφων: Σε κτίρια γραφείων ή κατοικιών, χρησιμεύει ως σταθμός μεταφοράς ενέργειας για κάθε όροφο.

Workshop Power: Υπεύθυνος για την παροχή ρεύματος σε ένα συγκεκριμένο μηχάνημα σε μια βιομηχανική τοποθεσία.

Προσωρινή τροφοδοσία: Σε εργοτάξια ή εκθεσιακούς χώρους, χρησιμεύει ως αξιόπιστο προσωρινό σημείο πρόσβασης ρεύματος.

2. Έλεγχος και εκκίνηση κινητήρα

Λόγω του βαθύ εσωτερικού χώρου και της ευέλικτης διάταξης των κιβωτίων JXF, είναι ιδανικά για την τοποθέτηση επαφών και θερμικών ρελέ.

Σχετικά σενάρια:

Έλεγχος Αντλίας Νερού: Χρησιμοποιείται συνήθως για τον αυτόματο/χειροκίνητο έλεγχο εναλλαγής αντλιών πυρκαγιάς και αντλιών λυμάτων.

Εκκίνηση ανεμιστήρα: Έλεγχος συστημάτων εξαερισμού σε βιομηχανικές εγκαταστάσεις ή υπόγεια γκαράζ στάθμευσης.

Συνδυασμός μαλακής εκκίνησης/μεταβλητής συχνότητας: Ο ενσωματωμένος μικρός μαλακός εκκινητής ή η μονάδα μεταβλητής συχνότητας επιτρέπει την ομαλή ρύθμιση εκκίνησης-διακοπής κινητήρα και ταχύτητας.

3. Έλεγχος φωτισμού και τοπίου

Έλεγχος φωτισμού εξωτερικού χώρου: Λειτουργεί με χρονοδιακόπτες ή φωτοευαίσθητους αισθητήρες για να χρονομετρήσει αυτόματα την εναλλαγή των φώτων στους δρόμους της πόλης ή σε βιομηχανικά πάρκα.

Landscape Lighting: Διαχειρίζεται και προστατεύει την παροχή ρεύματος για συστήματα εξωτερικού φωτισμού κτιρίων και σιντριβανιών.

Φωτισμός έκτακτης ανάγκης: Σε καταστάσεις έκτακτης ανάγκης όπως πυρκαγιές, τα φώτα έκτακτης ανάγκης ενεργοποιούνται αναγκαστικά από το σύστημα πυροπροστασίας.

4. Σύνδεση Πυροπροστασίας και Πρόληψης Καταστροφών

Smoke Exhaust Fan Box: Λαμβάνει σήματα συναγερμού πυρκαγιάς και ενεργοποιεί αναγκαστικά τον ανεμιστήρα εξαγωγής καπνού.

Fire Hydrant Monitoring: Παρακολουθεί την πίεση του νερού ή την κατάσταση του συστήματος πυροπροστασίας και παρέχει ανατροφοδότηση σε πραγματικό χρόνο.

5. Ολοκληρωμένος Έλεγχος και Ενοποίηση Συστήματος Χαμηλής Τάσης

PLC/Control Box: Εσωτερικά φιλοξενεί έναν προγραμματιζόμενο λογικό ελεγκτή για λογικό έλεγχο βιομηχανικών αυτοματοποιημένων γραμμών παραγωγής.

Σύγκλιση επικοινωνίας: Αν και το JXF είναι ένα κουτί υψηλής τάσης, χρησιμοποιείται επίσης συνήθως για την εγκατάσταση πομπών και μονάδων λήψης δεδομένων για διάφορους αισθητήρες, επιτυγχάνοντας ολοκληρωμένο ψηφιακό έλεγχο.

Προδιαγραφές προϊόντος

Ονομα	Προδιαγραφές	Πλάτος	Υψος	Βάθος
Βασικό κουτί JXF	2530/15	250	300	150
	3040/15	300	400	150
	4050/15	400	500	150
	3040/20	300	400	200
	4050/20	400	500	200
	4060/20	400	600	200
	5060/20	500	600	200
	5070/20	500	700	200
	6080/20	600	800	200
	60100/20	600	1000	200
	80100/20	800	1000	200
	4050/25	400	500	250
	5060/25	500	600	250
	5070/25	500	700	250
	6080/25	600	800	250
	60100/25	600	1000	250
	80100/25	800	1000	250
	4050/30	400	500	300
	5060/30	500	600	300
	6080/30	600	800	300
	80100/30	800	1000	300

Κοινά σφάλματα και λύσεις

Φαινόμενο σφάλματος

Πιθανοί λόγοι

Διάλυμα

Ο κεντρικός διακόπτης ενεργοποιήθηκε και δεν είναι δυνατή η επαναφορά

- Βραχυκύκλωμα ή υπερφόρτωση στην εξερχόμενη γραμμή

- Η προστασία υπολειπόμενου ρεύματος απενεργοποιήθηκε

- Μηχανική βλάβη διακόπτη

① Αποσυνδέστε κάθε εξερχόμενη γραμμή μία προς μία για να αντιμετωπίσετε το ελαττωματικό κύκλωμα.

②Πατήστε το κουμπί "Επαναφορά" και προσπαθήστε να κλείσετε το κύκλωμα.

③Εάν το κύκλωμα εξακολουθεί να μην μπορεί να κλείσει, αντικαταστήστε τον κεντρικό διακόπτη.

Μία εξερχόμενη γραμμή δεν έχει ρεύμα

- Ο διακόπτης κυκλώματος μινιατούρας έσβησε σε αυτή τη διαδρομή.

- Χαλαρή ή καμένη καλωδίωση.

- Βραχυκύκλωμα στην πλευρά του χρήστη.

① Ελέγξτε εάν το αντίστοιχο MCB έχει ενεργοποιηθεί. η επαναφορά του θα λύσει το πρόβλημα.

②Μετά την απενεργοποίηση του ρεύματος, ελέγξτε εάν οι ακροδέκτες καλωδίωσης είναι οξειδωμένοι ή χαλαροί.

③Επικοινωνήστε με τον χρήστη για την αντιμετώπιση προβλημάτων της εσωτερικής καλωδίωσης.

Συχνή ενεργοποίηση προστασίας από ρεύμα διαρροής

- Γήρανση της μόνωσης γραμμής

- Υπερβολικό ρεύμα διαρροής από πολλές συσκευές

- Σφάλμα στην ίδια τη συσκευή υπολειπόμενου ρεύματος (RCD).

①Μετρήστε την αντίσταση μόνωσης κάθε κυκλώματος χρησιμοποιώντας ένα μεγοχόμετρο (θα πρέπει να είναι >0,5MΩ).

②Ενεργοποιήστε σε παρτίδες για να εντοπίσετε εξοπλισμό με υψηλό ρεύμα διαρροής.

③Αντικαταστήστε τη συσκευή υπολειπόμενου ρεύματος (RCD) (Συνιστάται ο τύπος Α ή ο τύπος Β).

Η αντιστάθμιση άεργου ισχύος δεν λειτουργεί

- Ο ελεγκτής δεν είναι ενεργοποιημένος

- Ο πυκνωτής έχει καταστραφεί

- Μη φυσιολογική τάση

① Ελέγξτε την τροφοδοσία του ελεγκτή και τον μετασχηματιστή ρεύματος δειγματοληψίας (CT).

②Μετρήστε την τιμή χωρητικότητας με ένα πολύμετρο (εάν η απόκλιση είναι >10%, πρέπει να αντικατασταθεί).

③Περιμένετε να επανέλθει η τάση στο κανονικό πριν από την αυτόματη ενεργοποίηση.

Μη φυσιολογικές ενδείξεις του μετρητή ηλεκτρικής ενέργειας

- Αντεστραμμένη πολικότητα CT

- Σφάλμα καλωδίωσης μέτρησης

- Δυσλειτουργία μετρητή

①Επαληθεύστε το τερματικό CT με το ίδιο όνομα (P1 στραμμένο προς τη γραμμή διαύλου).

②Συνδέστε ξανά σύμφωνα με τις προδιαγραφές μέτρησης.

③Επικοινωνήστε με το γραφείο παροχής ρεύματος για επαλήθευση ή αντικατάσταση του μετρητή.

Συμπύκνωση/σκουριά στο εσωτερικό του περιβλήματος

- Γήρανση της στεγανοποιητικής ταινίας

- Έλλειψη βαλβίδας αναπνοής ή θερμαντήρα

- Μακροχρόνιο περιβάλλον υψηλής υγρασίας

① Αντικαταστήστε τη λωρίδα στεγανοποίησης της πόρτας.

②Εγκαταστήστε έναν έξυπνο αφυγραντήρα ή πλάκα θέρμανσης.

③ Καθαρίστε τυχόν συσσωρευμένο νερό και εφαρμόστε αντισκωριακή βαφή.

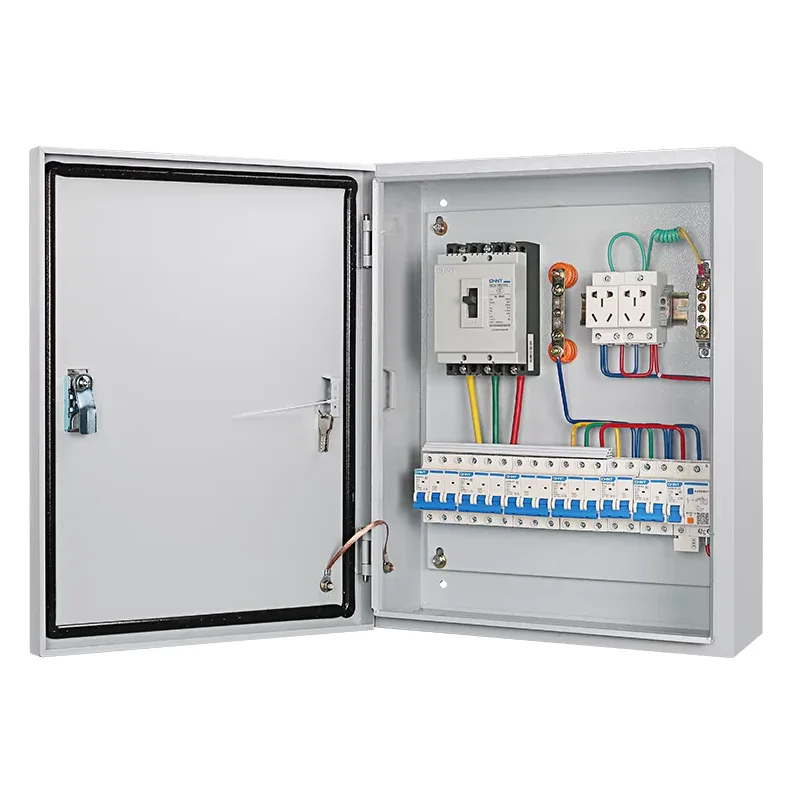

JXF Low-voltage Integrated Distribution Box
