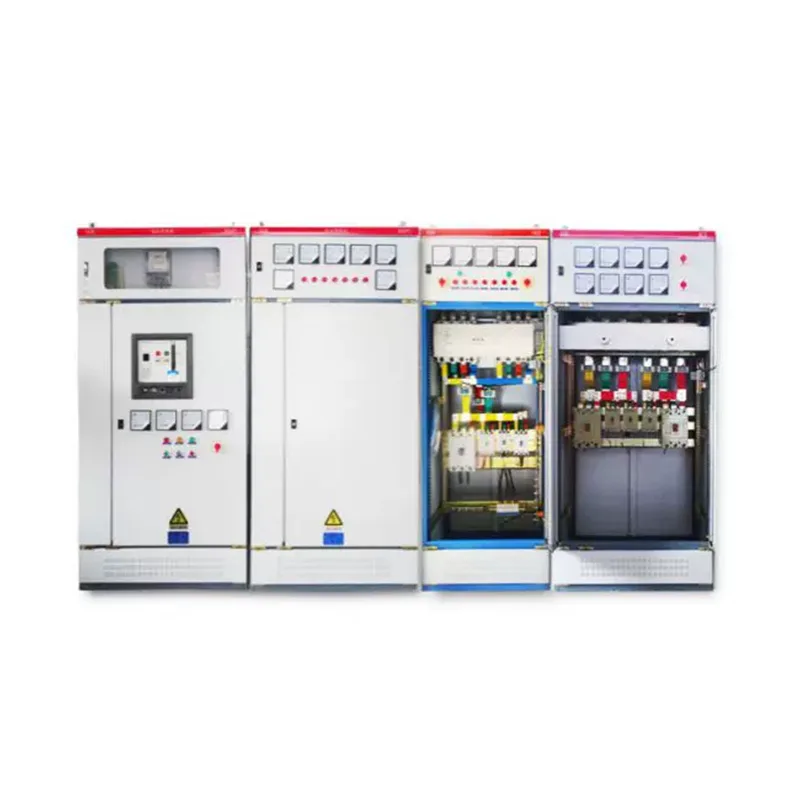

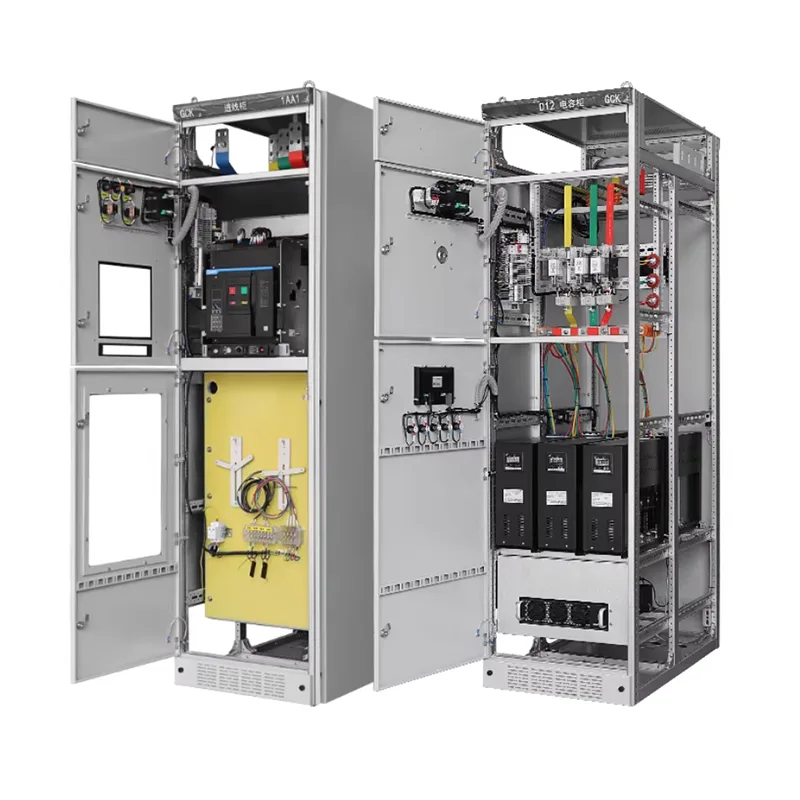

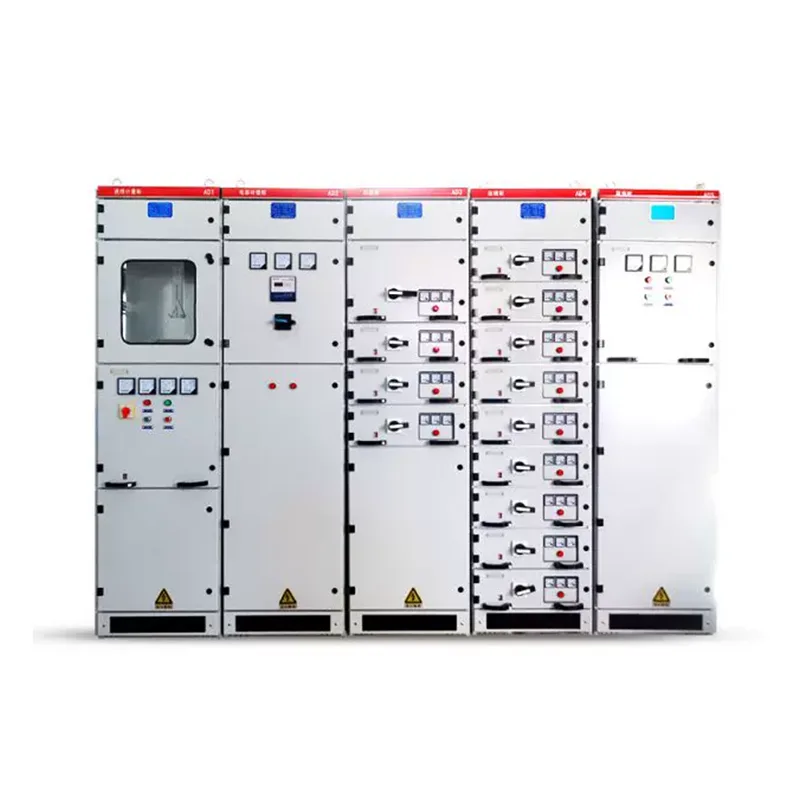

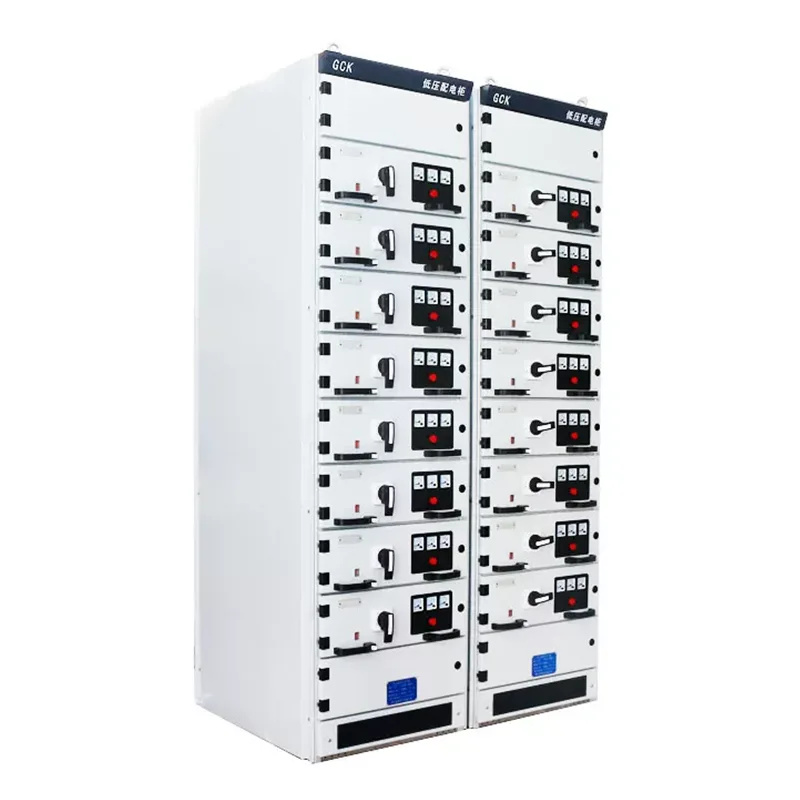

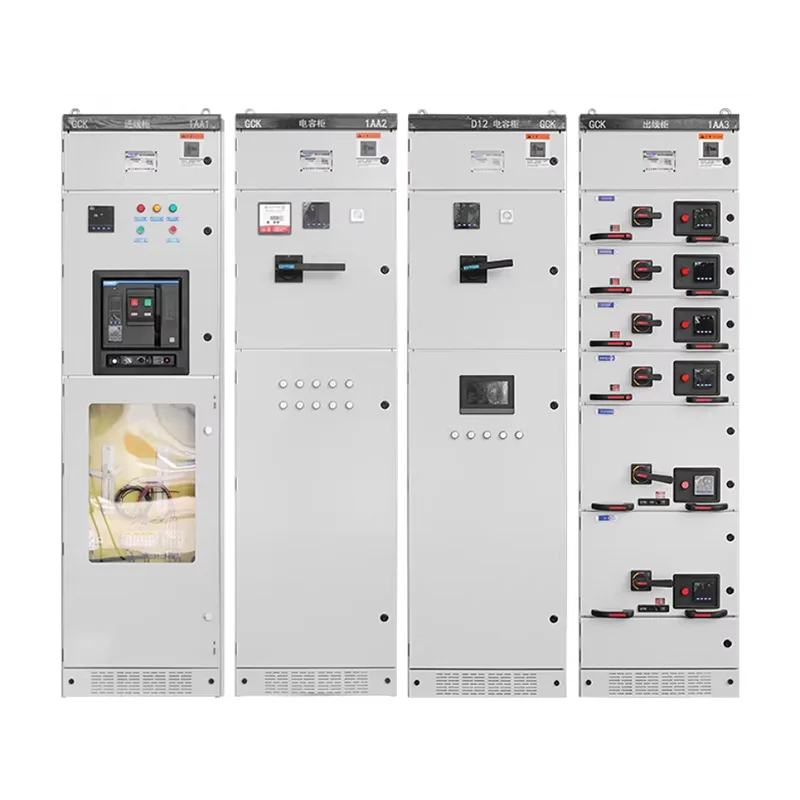

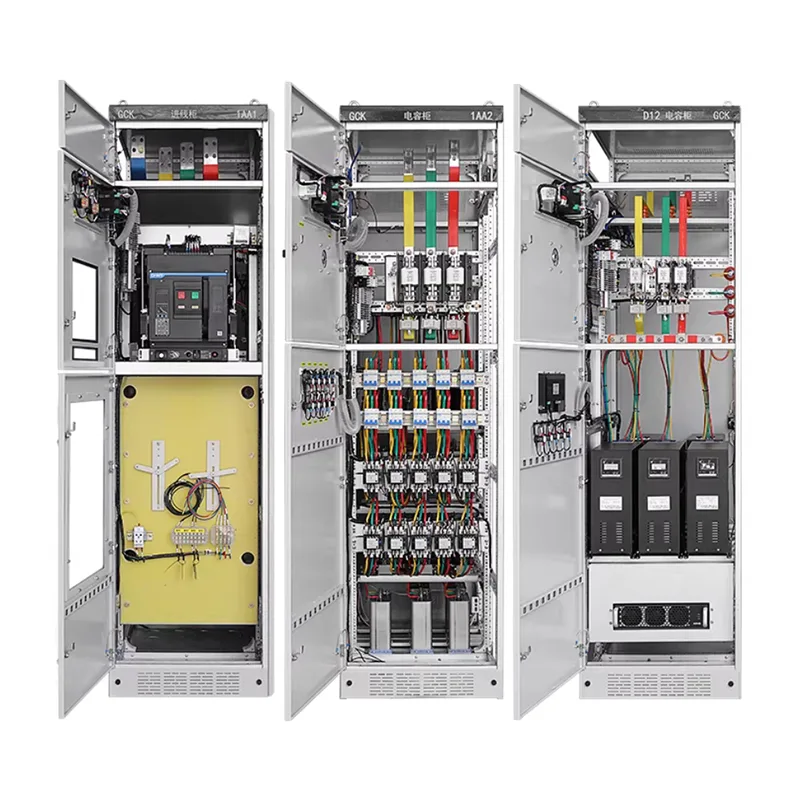

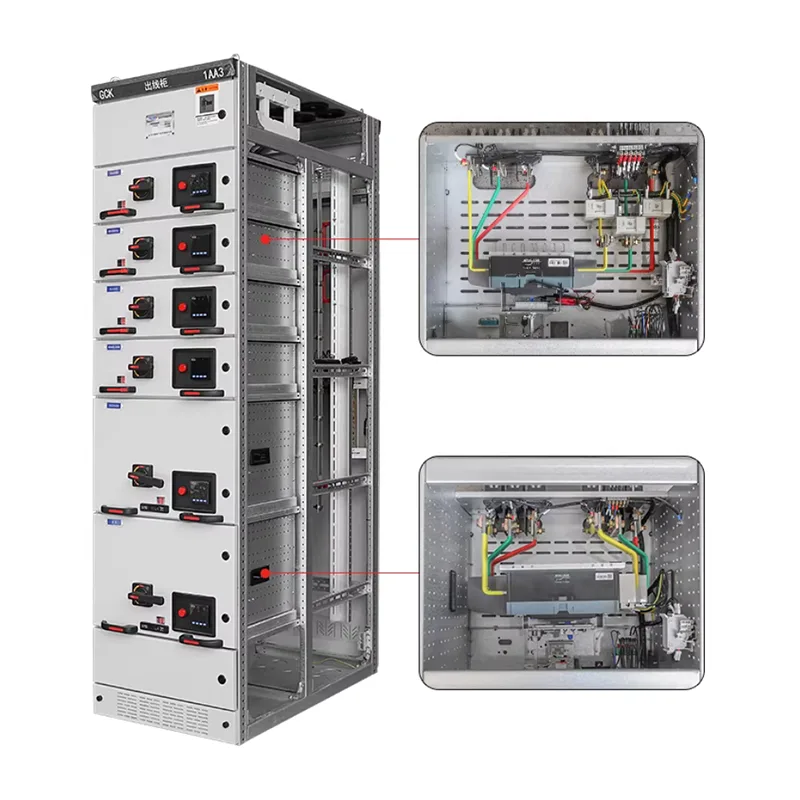

MNS Χαμηλής Τάσης Αποσύρσιμος Διακόπτης

Αναζητάτε έναν αξιόπιστο προμηθευτή MNS Χαμηλής Τάσης με δυνατότητα ανάκλησης διακόπτη; Το Shangming από την Κίνα είναι μια αξιόπιστη επιλογή. Αυτός ο διακόπτης διαθέτει απομονωμένες ζώνες, βελτιώνοντας την απόδοση συντήρησης του συστήματος και τη λειτουργική συνέχεια. Έχει εξαχθεί σε περισσότερες από 50 χώρες και περιοχές σε όλο τον κόσμο.

Τι είναι ο διακόπτης χαμηλής τάσης MNS με δυνατότητα ανάκλησης;

Αρχικά αναπτύχθηκε από την ABB της Ελβετίας και αδειοδοτήθηκε για παγκόσμια κατασκευή, ο αποσπώμενος διακόπτης χαμηλής τάσης MNS είναι ένα προηγμένο σύστημα διανομής ισχύος. Το εργοστάσιο Shangming διαθέτει ώριμη τεχνολογία επεξεργασίας για αυτό το προϊόν και υποστηρίζει την προσαρμογή.

Σε αντίθεση με το σταθερό σύστημα διανομής GGD, κάθε κύκλωμα του MNS είναι εγκατεστημένο σε μια ανεξάρτητη μονάδα συρταριού που βγαίνει προς τα έξω. Εάν ένα κύκλωμα αποτύχει, ο χειριστής μπορεί να τραβήξει απευθείας το συρτάρι για επισκευή ή αντικατάσταση, ενώ άλλα κυκλώματα στο ερμάριο συνεχίζουν να λειτουργούν κανονικά, επιτυγχάνοντας έτσι αδιάλειπτη παροχή ρεύματος κατά τη συντήρηση. Τα συρτάρια των ίδιων προδιαγραφών είναι εναλλάξιμα, μειώνοντας τον χρόνο αποκατάστασης σφάλματος.

Δομικά Χαρακτηριστικά

Το πλαίσιο MNS Low Voltage Withdrawable Switchgear συναρμολογείται χρησιμοποιώντας προφίλ σχήματος C με αρθρωτές οπές 25 mm, με αποτέλεσμα μια ελαφριά δομή με υψηλή μηχανική αντοχή και αντοχή σε κραδασμούς.

Το εσωτερικό του ντουλαπιού χωρίζεται αυστηρά σε τρεις ανεξάρτητες ζώνες για να αποφευχθεί η διάδοση σφαλμάτων:

Διαμέρισμα λειτουργικής μονάδας: Περιέχει μονάδες συρταριών.

Διαμέρισμα Busbar: Βρίσκεται στο πίσω μέρος ή στο επάνω μέρος του ντουλαπιού, που περικλείει τις κύριες ράβδους και τις ράβδους διανομής.

Θήκη καλωδίων: Βρίσκεται στο πλάι του ντουλαπιού, για εξωτερικές συνδέσεις καλωδίων.

Το MNS χρησιμοποιεί επίσης πολυλειτουργικά πάνελ κατασκευασμένα από πλαστικό υψηλής αντοχής, επιβραδυντικό φλόγας, απομονώνοντας αποτελεσματικά τις οριζόντιες και κάθετες ράβδους διαύλου και αποτρέποντας το τόξο μεταξύ των διαμερισμάτων.

Τεχνικές Παράμετροι

Σχεδιασμός Ασφαλείας

Κατά τη χρήση, οι συσκευές διανομής απαιτούν πλήρη εξέταση της προσωπικής ασφάλειας και της προστασίας του εξοπλισμού. Τα προϊόντα της Shangming υποβάλλονται σε επτά διαδικασίες ποιοτικού ελέγχου πριν φύγουν από το εργοστάσιο για να διασφαλιστεί ότι όλα τα σημαντικά σχέδια ασφάλειας είναι σε ισχύ, πληρούν τα διεθνή και εγχώρια πρότυπα όπως το IEC 61439-1 / GB 7251.1 και παρέχουν πλήρη έγγραφα πιστοποίησης και εκθέσεις δοκιμών.

Πλήρης απομόνωση: Ο διακόπτης με δυνατότητα ανάσυρσης χαμηλής τάσης MNS χρησιμοποιεί μεταλλικές πλάκες για να απομονώσει πλήρως το διαμέρισμα της λειτουργικής μονάδας, το διαμέρισμα της ράβδου ζυγού και το διαμέρισμα καλωδίων. Η ενέργεια σφάλματος περιορίζεται σε αυτό το διαμέρισμα, χωρίς να επηρεάζει τα παρακείμενα κυκλώματα και να εμποδίζει την εξάπλωση των τόξων σφάλματος.

Πεντάπτυχο Interlock: Αποτρέπει ηλεκτροπληξία ή ζημιά εξοπλισμού που προκαλείται από ανθρώπινο λάθος.

Το συρτάρι μπορεί να τραβηχτεί έξω από τη συνδεδεμένη θέση μόνο όταν ο διακόπτης κυκλώματος είναι ανοιχτός. η μηχανική ράβδος σύμπλεξης κλειδώνει τον μηχανισμό ώθησης. → Αποτρέπει το άνοιγμα και το κλείσιμο του κύριου κυκλώματος υπό φορτίο.

Η θέση της πόρτας του διαμερίσματος της λειτουργικής μονάδας και η θέση του συρταριού είναι αλληλένδετες. η πόρτα δεν μπορεί να ανοίξει εάν το συρτάρι δεν έχει τραβηχτεί πλήρως προς τα έξω. η θήκη διαύλου/καλωδίου απαιτεί ειδικά εργαλεία για να ανοίξει. →Αποτρέπει την τυχαία είσοδο σε ηλεκτρικά διαμερίσματα

Ο διακόπτης γείωσης και ο κεντρικός διακόπτης είναι μηχανικά συνδεδεμένοι. ο διακόπτης γείωσης δεν μπορεί να κλείσει όταν το κύριο κύκλωμα είναι ενεργοποιημένο. →Αποτρέπει τη σύνδεση των καλωδίων γείωσης ενώ είναι ενεργοποιημένο

Όταν ο διακόπτης γείωσης είναι κλειστός, ο κεντρικός διακόπτης δεν μπορεί να προωθηθεί στη θέση σύνδεσης. →Αποτρέπει την ενεργοποίηση με συνδεδεμένο καλώδιο γείωσης.

Το προαιρετικό κλείδωμα κλειδιού ή το ηλεκτρονικό λογικό κλείδωμα διασφαλίζει τη σωστή ακολουθία λειτουργίας. →Αποτρέπει το ακούσιο άνοιγμα και κλείσιμο των αυτόματων διακοπτών.

Εκτόνωση πίεσης σφάλματος: Το ερμάριο MNS έχει σχεδιαστεί με ειδικό κανάλι εκτόνωσης πίεσης. Σε περίπτωση εσωτερικού τυχαίου βραχυκυκλώματος, αέριο υψηλής θερμοκρασίας, υψηλής πίεσης εκκενώνεται προς τα πάνω, προστατεύοντας τους χειριστές μπροστά και πληρώντας τις απαιτήσεις δοκιμής σφάλματος τόξου IEC 61641.

Για ποιες βιομηχανίες προτείνουμε συσκευές μεταγωγής χαμηλής τάσης MNS;

1. Πετροχημική Βιομηχανία

Η πετροχημική βιομηχανία απαιτεί συνεχή παραγωγή και δεν μπορεί να ανεχθεί παρατεταμένες διακοπές ρεύματος. Οι συνθήκες λειτουργίας περιλαμβάνουν πολλά κυκλώματα κινητήρα, μεγάλες χωρητικότητες φορτίου και συχνές εκκινήσεις. Οι σταθεροί διακόπτες είναι πολύ επικίνδυνοι και συνεπάγονται τεράστιο κόστος συντήρησης.

Οι μονάδες τύπου συρταριού του διακοπτικού εξοπλισμού MNS επιτρέπουν τη ζωντανή συντήρηση σε ασφαλές περιβάλλον, παρέχουν καθαρή απομόνωση κυκλώματος, μειώνουν τις επιπτώσεις των ατυχημάτων και διευκολύνουν την επέκταση και τις αναβαθμίσεις.

2. Κατασκευή μεγάλης κλίμακας

Μεγάλης κλίμακας μεταποιητικές βιομηχανίες όπως τα εργοστάσια χάλυβα, τσιμέντου και αυτοκινήτων λειτουργούν συνεχώς με πυκνά φορτία κινητήρα και μεγάλης κλίμακας ηλεκτρικά συστήματα.

Το MNS υποστηρίζει σχήματα MCC, τυποποιεί τα κυκλώματα και επιτρέπει την ταχεία συντήρηση και αντικατάσταση. Οι λειτουργικές μονάδες μπορούν να προστεθούν σταδιακά καθώς επεκτείνονται οι γραμμές παραγωγής. Εάν σκοπεύετε να επεκτείνετε την παραγωγή στο μέλλον και χρειάζεστε μακροχρόνια χρήση, ο διακόπτης MNS είναι πιο κατάλληλος.

3. Data Centers και Μεγάλα Εμπορικά Συγκροτήματα

Αυτές οι εφαρμογές έχουν εξαιρετικά υψηλές απαιτήσεις για συνέχεια ισχύος, με πυκνή και πολύπλοκη κατανομή φορτίου, που απαιτεί έξυπνη παρακολούθηση και διαχείριση ζωνών. Οι διακοπές ρεύματος μπορεί να έχουν ως αποτέλεσμα σημαντικές οικονομικές απώλειες.

Το MNS προσφέρει σαφή χωρισμό, ασφαλέστερη δομή τροφοδοσίας και δυνατότητα ενσωμάτωσης έξυπνων μονάδων παρακολούθησης, διασφαλίζοντας ότι η συντήρηση δεν επηρεάζει το συνολικό σύστημα.

4. Δημοτικές Υποδομές

Συμπεριλαμβανομένων μετρό, αεροδρόμια, νοσοκομεία, μονάδες επεξεργασίας λυμάτων κ.λπ.

Η σταθερότητα του τροφοδοτικού είναι η σωτηρία για την υποδομή, που απαιτεί έλεγχο σε ζώνες και ταχεία ανάκτηση μετά τη συντήρηση. Το MNS επιτρέπει την αντικατάσταση της λειτουργικής μονάδας ακόμη και με μικρές διακοπές ρεύματος.

5. Βιομηχανία Ενέργειας και Ενέργειας

Βοηθητικά συστήματα ηλεκτροπαραγωγής, συστήματα διανομής αιολικής και ηλιακής ενέργειας και πλευρές υποσταθμών χαμηλής τάσης. Αυτά τα σενάρια έχουν υψηλές απαιτήσεις για επίπεδα ασφάλειας και αξιοπιστία του συστήματος. Η χωριστή δομή του MNS και οι μονάδες τύπου συρταριού πληρούν καλύτερα τα πρότυπα σχεδιασμού.
